设备壳体连接螺纹紧固件组三维结构设计

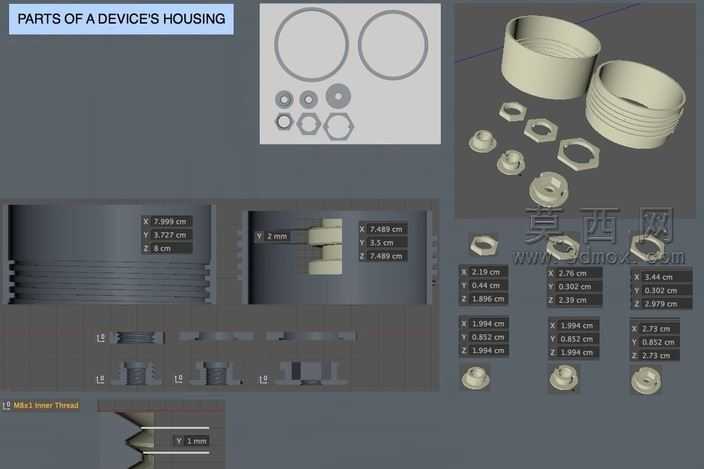

本套三维模型为设备壳体配套的连接紧固件组，整体建模过程严格遵循机械设计规范，先从核心的螺纹配合结构入手搭建基础参数体系，针对不同规格的内外螺纹特征，采用精准的螺旋扫描方式生成牙型轮廓，确保M8x1等规格螺纹的螺距、牙型角、配合公差完全符合通用机械连接标准，避免后续装配出现干涉或配合松动问题。模型包含多组不同结构的衬套类零件、六角螺母、锁紧螺母以及配套的密封垫圈类零件，每一个零件的建模都从草图绘制阶段就严格标注尺寸参数，对衬套的内外径差值、壁厚均匀度、端部倒角尺寸都做了精细化设定，既保证零件的结构强度符合装配受力要求，也兼顾了实际加工时的工艺可行性。渲染阶段采用哑光金属材质模拟五金零件的真实质感，对不同零件的表面粗糙度做了差异化参数调整，螺纹牙面设置细微的纹理凹凸效果，衬套的光滑内壁与螺母的棱角边缘做了不同的反光度区分，搭配浅灰色的中性展示背景，让整套零件的结构细节、尺寸标注都能清晰呈现。设计过程中充分考虑了设备壳体的装配需求，不同长度规格的衬套对应壳体不同位置的安装间距，配套的螺母分为标准六角款与薄型锁紧款，可分别适配外部紧固与内部空间受限的安装场景，所有零件的同轴度、端面平行度都在建模时做了装配校验，确保整套紧固件组可以顺利完成虚拟装配，实现壳体部件之间的稳固连接与密封配合。模型中附带的尺寸标注视图，清晰展示了每个零件的关键外形参数与配合尺寸，可直接用于后续的加工工艺参考、装配指导以及结构优化调整，整套模型结构完整，参数严谨，完全符合通用五金紧固件的设计与生产要求。
