NEMA17步进电机L型钢制安装固定座

　　在桌面级数控设备与小型自动化机构的搭建过程中，动力部件的安装基准往往决定了整套传动系统的运行精度。这款L型支座正是为42系列即NEMA17规格步进电机提供垂直安装界面的典型结构件，常见于3D打印机、小型雕刻机、点胶机构、皮带输送模组以及教学实验平台中。它的核心作用是把电机输出轴的方向由水平布置转换为与安装底板垂直的方向，或者为电机提供一个刚性足够的侧向支撑，避免电机在频繁启停、正反转切换时因扭矩反作用产生晃动。

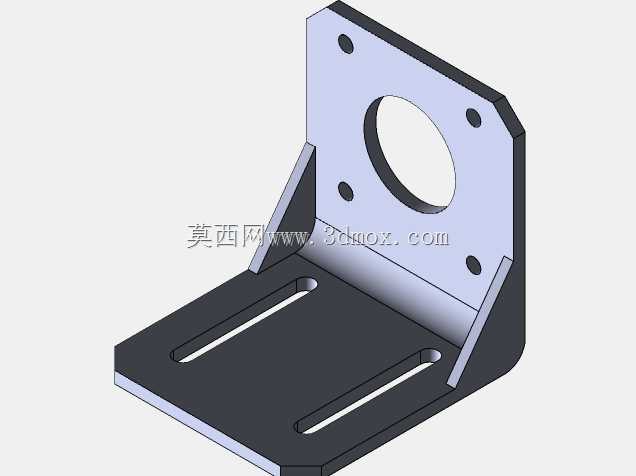

　　从结构上看，整件采用直角折弯成型，立板与底板之间增设三角形加强筋，这是小型钢制支架中兼顾刚性与材料成本的常用做法。立板中央开设大直径通孔，用于避让电机输出轴、轴套或联轴器，四周分布四个安装孔，孔位对应NEMA17标准的31mm节圆安装尺寸，可直接穿过M3或M4螺钉将电机固定在立板侧面。底板上加工两条平行的长圆形腰型孔，这种孔型给安装位置留出了沿槽长方向的调节余量，在同步带传动场合尤其重要——装配时可以通过移动支架来张紧同步带，调整到合适预紧力后再锁紧螺钉，无需额外增加张紧轮结构。

　　设计思路上，支架没有采用复杂的铸件或机加工件，而是以钢板切割、折弯、焊接加强筋的方式成型，工艺路线短，适合批量生产。立板边缘做了倒角处理，去除锐边，既避免装配时划伤操作人员，也减少了应力集中。底板与立板的垂直度是关键形位公差，若折弯角度偏差过大，电机会出现偏斜，导致联轴器偏心、皮带轮不对中，进而引发振动、噪音和轴承过早磨损。加强筋与两板之间采用焊接连接，焊后需进行自然时效或简单去应力处理，以减少后续喷涂或使用过程中的变形。

　　实际选型时，需要关注几个安装边界。立板高度要保证电机本体与底板之间留有足够间隙，避免电机尾部编码器或接线插头顶到底板；腰型孔的长度决定了电机中心距的可调范围，通常十几毫米的调节量即可覆盖同步带张紧和中心距公差补偿；底板宽度则要匹配设备铝型材或安装板的槽距，确保螺钉能够顺利落入T型槽或预制孔位。对于负载较大、加速度较高的运动轴，还应校核钢板厚度与加强筋尺寸，在轻量化要求高的场合可改用铝合金铣削版本，而在成本敏感、批量较大的场景中，这种钢制冲压焊接支架更具优势。

　　在三维建模过程中，建议先以NEMA17电机安装孔位为骨架草图，确定立板与底板的外轮廓，再用基体法兰绘制钣金主体，随后绘制加强筋并以焊接件形式装配，这样既能体现折弯工艺，也便于在工程图中导出展开尺寸和焊接符号。腰型孔的位置应留出装配调节余量，孔端半圆中心距要与实际可调行程对应。完成建模后，可在装配体中进行干涉检查，重点验证电机尾部、联轴器、同步带以及机架型材之间的最小间隙，确保实际装机时不会发生碰撞。
