带挂绳夹扣的方形证件卡套结构设计

　　这款带挂绳夹扣的方形证件卡套，主要面向厂区门禁、车间作业、展会通行、办公考勤等高频佩戴场景设计，核心作用是承载标准尺寸的身份证件、门禁IC卡、员工工牌，避免卡片弯折、污损、遗失，同时通过顶部的夹扣结构与挂绳连接，实现随身悬挂佩戴。从实际使用反馈来看，传统无夹扣的软胶卡套在车间走动、设备操作过程中很容易出现挂绳脱开、卡片滑出的问题，这款结构在卡套本体顶部集成了硬质连接座，搭配C型夹扣与织带挂绳形成闭环连接，即便操作人员俯身查看设备、抬手操作控制面板，卡套也不会随意脱落，适配制造业现场走动式作业的佩戴需求。

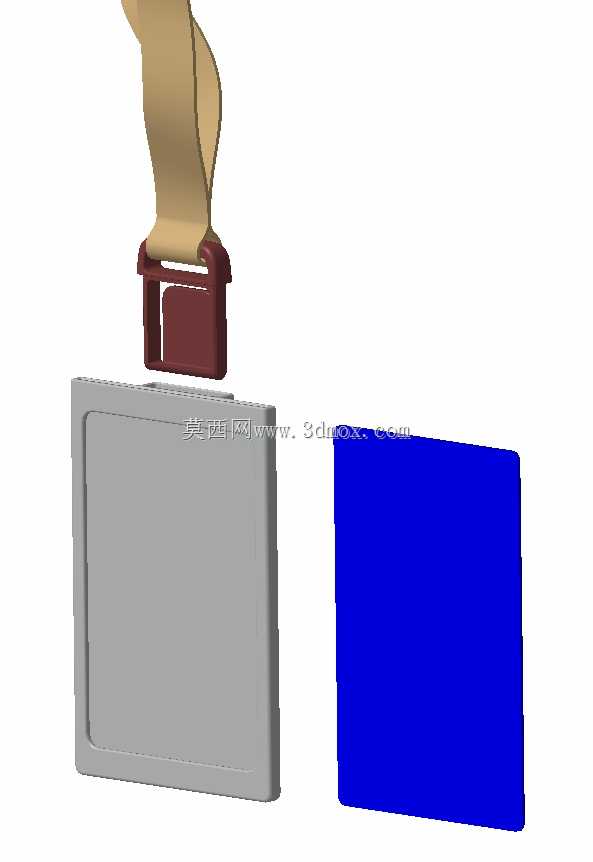

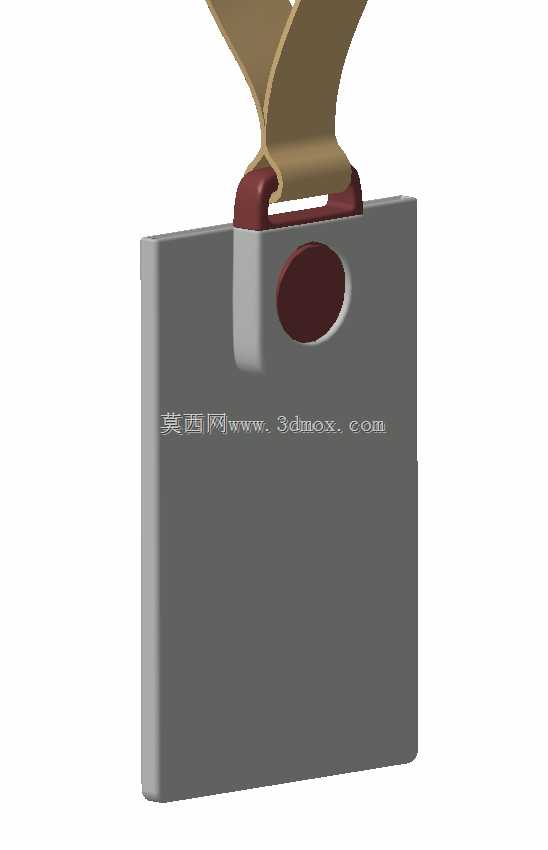

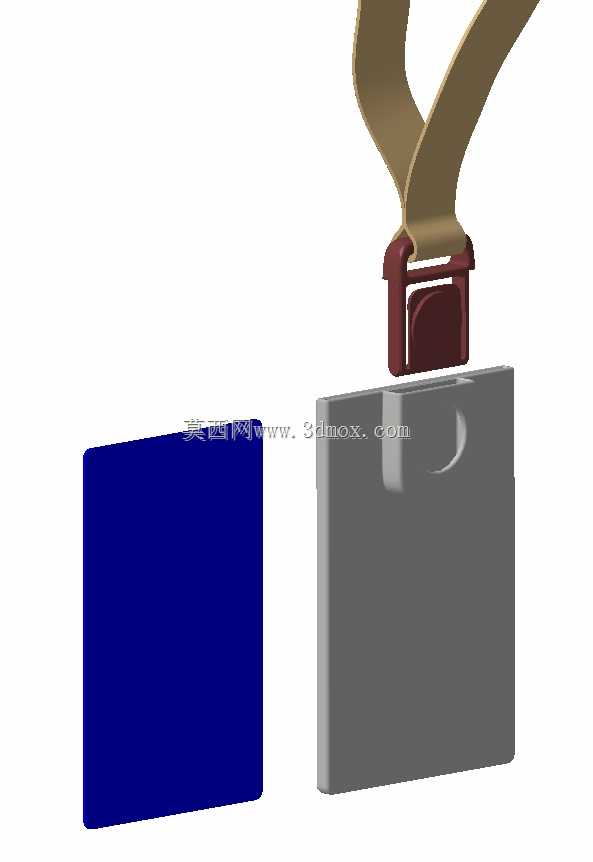

　　卡套本体采用方形圆角的主体轮廓，内部预留的卡片容纳槽完全贴合常规身份证尺寸，槽体四周做了0.8毫米的限位挡边，卡片插入后不会在套内晃动，正面预留整面透明可视区域，无需取出卡片即可直接识别身份信息、刷读门禁读卡器。主体背部做了1.2毫米的壁厚加强，日常放在工具袋内与扳手、卷尺等工具磕碰也不会出现开裂，边缘全部做R2圆角处理，不会勾挂工作服纤维，也不会在操作人员靠近设备时刮蹭设备漆面。顶部的连接座与卡套主体为一体化结构，相比后期粘接的挂耳，抗拉扯强度提升明显，夹扣采用开口式弹性结构，既可以快速拆装更换不同样式的挂绳，也能直接夹在工作服口袋边缘使用，适配不同的佩戴习惯。

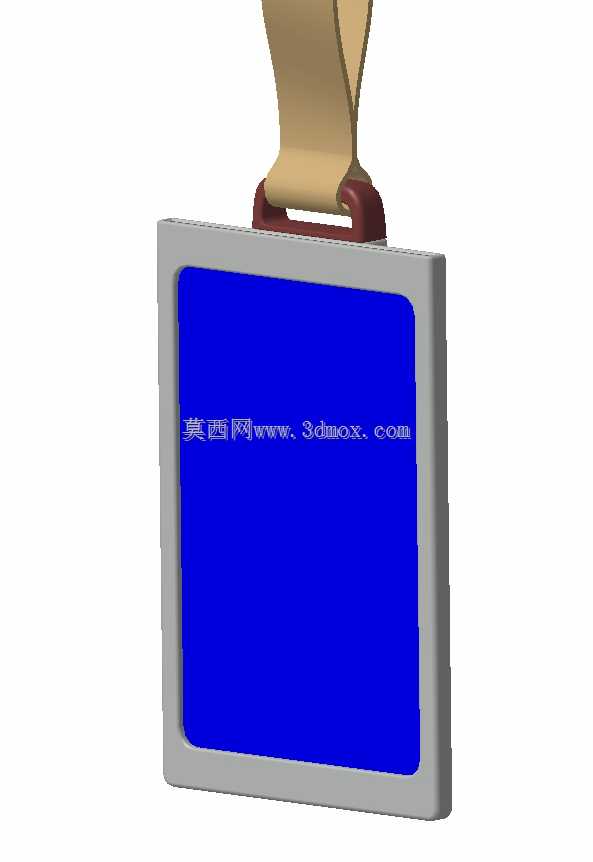

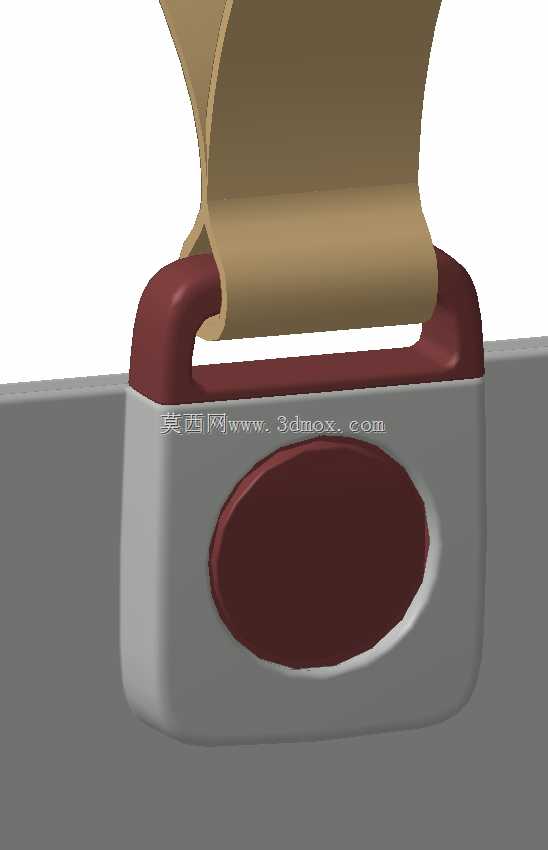

　　从结构设计的思路来看，这款卡套没有采用多余的装饰结构，所有造型都服务于使用可靠性：正面蓝色区域为标识张贴区，可印刷企业LOGO、岗位标识，不会遮挡卡片核心信息区域；夹扣的转轴位置做了限位凸台，开合角度控制在75度，既保证穿挂绳时有足够操作空间，又不会因为开合角度过大导致夹扣塑性断裂；挂绳与夹扣的穿接槽宽度适配15毫米宽的常规织带，槽边做了倒圆处理，长期摩擦也不会磨断挂绳纤维。

　　安装边界与外形尺寸方面，卡套主体的外部长宽控制在88毫米×110毫米，比内部卡片单边大出3毫米，既保证卡片有足够的防护边框，也不会因为尺寸过大影响操作人员动作；整体厚度控制在6毫米，放入上衣口袋不会产生明显异物感；顶部夹扣完全收拢后，整体高度增加18毫米，与挂绳连接后悬挂点位于卡套重心的正上方，佩戴时卡套不会歪斜翻转。夹扣的夹持开口最大可容纳3毫米厚度的布料，适配春秋季工作服、冬季工装外套的不同布料厚度，夹持面做了细齿防滑纹理，夹在口袋上时不会因为身体晃动下滑。在三维建模过程中，各部件的装配间隙控制在0.1毫米，夹扣的弹性变形量预留0.5毫米，既保证装配后转动顺畅，又不会出现松动旷量，所有拔模角度统一设置为1.5度，满足后续注塑量产的脱模要求，壁厚全部均匀过渡，避免注塑过程中出现缩痕、气泡等缺陷。
