织带快拆式绳带夹持卡扣结构设计

　　这款绳带夹持卡扣的核心使用场景集中在户外装备、箱包束紧、穿戴设备固定以及轻型工装捆扎领域，日常作业里需要快速束紧、松脱带状或绳状连接件的工位，都能见到这类结构的身影。它不需要额外工具辅助，单手即可完成开合操作，在需要频繁调整束紧长度的使用场景下，操作效率远高于传统穿孔式绳扣或者需要绑扎的固定结构。

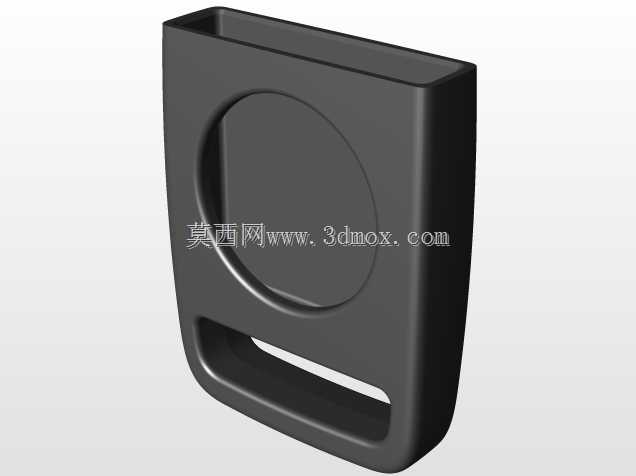

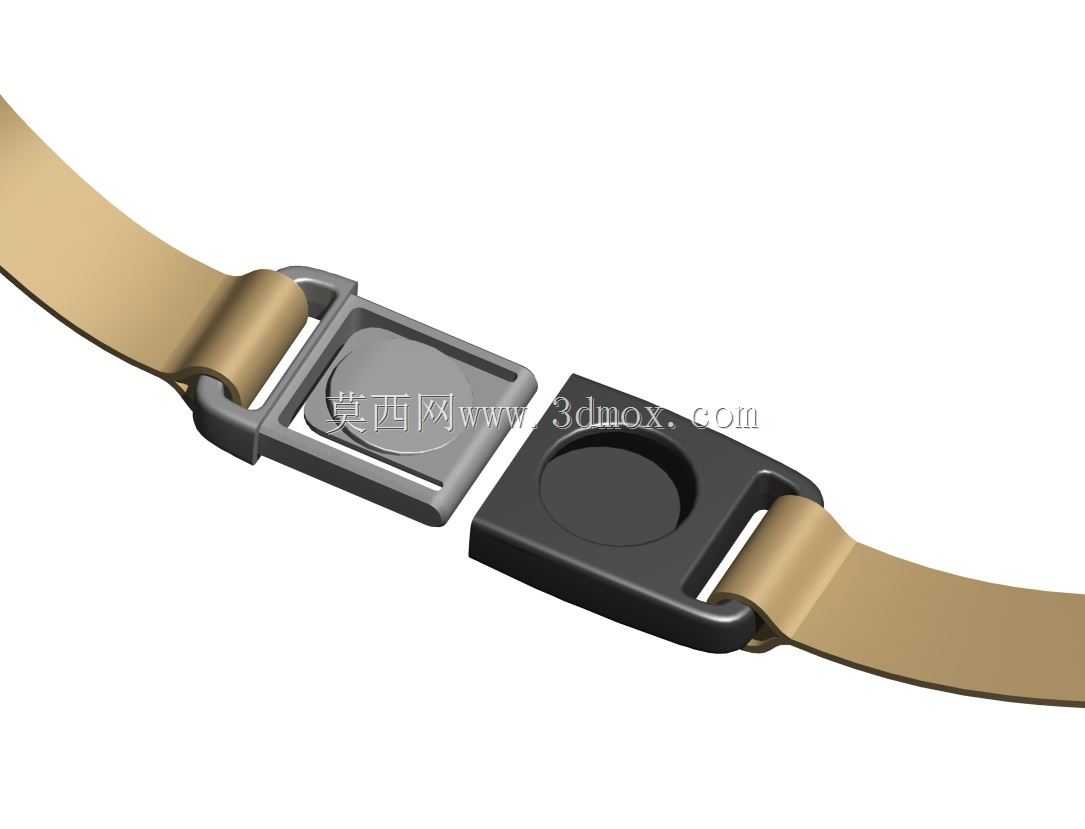

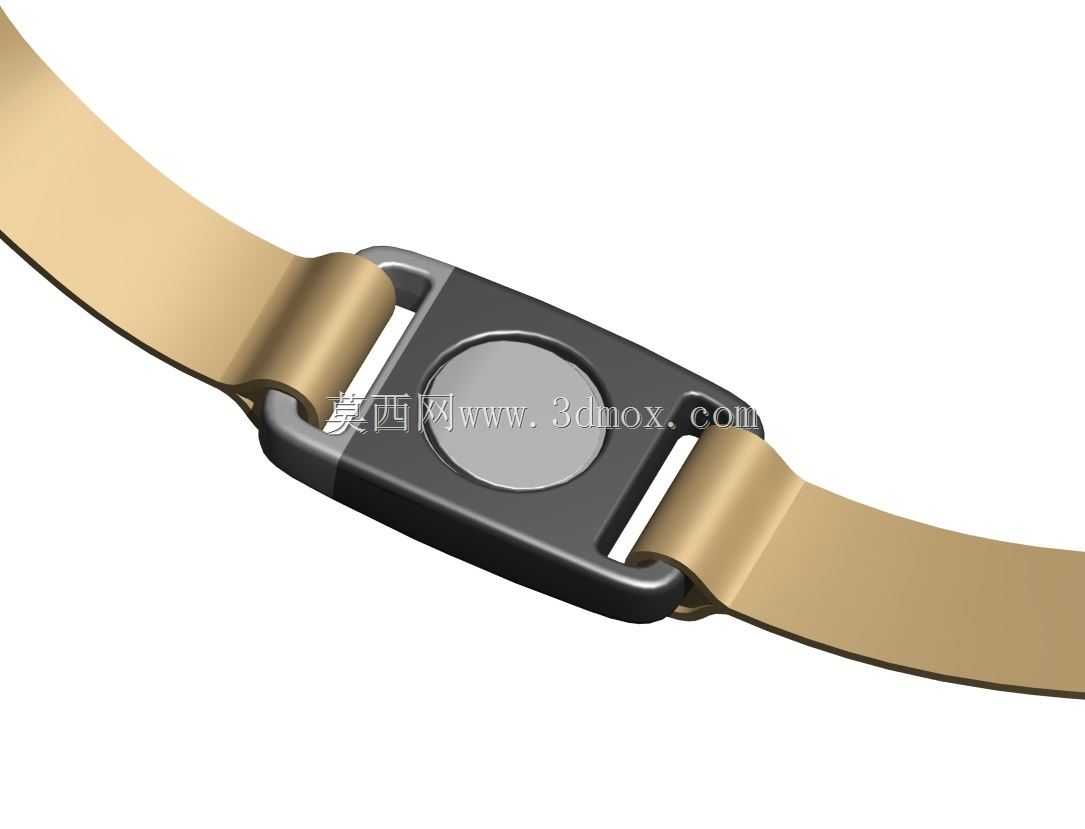

　　从功能实现逻辑来看，卡扣主体承担两个核心作用：其一为中部的按压解锁结构，通过按压中部圆形按键，即可释放两侧织带穿槽内的锁止状态，此时织带可自由抽动调整束紧长度；松开按键后，内部的弹性顶紧结构会自动复位，将穿入槽内的织带牢牢压死，即便承受持续的径向拉力，也不会出现松脱滑位的问题。其二为两侧的贯通式穿带槽，槽体做了圆弧过渡处理，边缘没有尖锐棱角，穿入织带后不会割伤带体表面，同时槽内的夹持面做了细微的防滑纹理处理，和织带表面接触时可以增大静摩擦力，避免受拉时织带从槽内滑出。

　　设计过程中首先要考量的是夹持力和操作手感的平衡，内部弹性件的预紧力不能设置过大，否则按压按键需要的按压力过高，长时间反复操作会造成使用者指尖疲劳；如果预紧力设置过小，锁止后夹持力不足，束紧的织带受拉就容易打滑松脱。建模阶段需要反复校核按键的按压行程，既要保证按下后夹持面完全脱离织带，让织带可以顺畅抽动，又要控制按键突出主体表面的高度，避免使用过程中被意外剐蹭触发解锁。卡扣主体的边角全部做了倒圆处理，没有突出的锐边，一方面是避免使用过程中剐蹭周边物体或者划伤使用者，另一方面也能降低应力集中，提升塑料主体的抗冲击能力，即便从常规工作台高度跌落，也不会出现边角崩裂的问题。

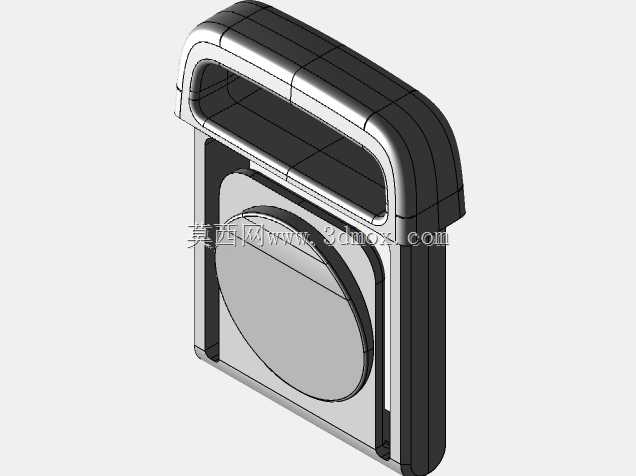

　　两侧穿带槽的宽度尺寸需要适配常用的编织织带规格，槽体内壁和织带侧面预留微量间隙，保证织带穿入时顺畅不卡滞，同时间隙不能过大，否则织带在槽内容易出现偏斜，影响夹持面的贴合效果。穿带槽的卷边结构做了弧形包覆设计，织带从槽内穿出后自然弯折，弯折位置的曲率半径经过优化，不会因为弯折角度过小造成织带纤维长期弯折疲劳断裂，有效延长配套织带的使用寿命。中部的圆形按键和主体安装孔采用小间隙配合，按键侧面做了定位导向结构，按压过程中不会出现偏斜卡滞，按键表面做了微凹的弧面处理，和指腹的贴合度更好，按压时受力均匀，操作手感更顺滑。

　　安装边界方面，这款卡扣不需要额外的固定基座，直接穿入织带即可投入使用，整体外轮廓没有向外突出的安装耳或者固定结构，在狭窄的布设空间内也能顺利布置。卡扣整体厚度控制在较低水平，穿入织带后整体占用空间小，收纳时不会因为局部凸起造成硌绊。建模时所有配合面都预留了合理的公差余量，主体和按键的分模线位置设置在非外观、非接触的侧面区域，不会影响按键的正常动作，也不会在握持接触时产生明显的棱边触感。针对长期反复使用的工况，内部弹性件的选型匹配了足够的疲劳寿命，正常频次下反复按压解锁，锁止力不会出现明显衰减，夹持面的防滑纹理也做了耐磨设计，长期和织带摩擦后不会快速磨损失效。

　　在户外场景使用时，该结构可以快速束紧背包的外挂织带，固定随行工具或者衣物，行进过程中如果需要调整松紧，停下单手按压即可完成操作，不需要卸下背包双手操作。在工装捆扎场景中，可以用来束紧设备上的管线束，配合织带将线缆规整固定，需要检修管线时按下按键即可松开织带，检修完成后重新拉紧即可自动锁止，重复利用率远高于一次性扎带。整体结构没有复杂的异形零件，拆分后的零件数量少，装配工序简单，量产时的组装效率高，也降低了后期使用过程中零件松脱失效的概率。
