膜片式真空驱动执行机构结构设计

　　在汽车进气控制、暖通空调风阀调节、小型工业流体管路的负压控制场景中，这类真空驱动执行器是非常常见的动力输出部件，它不需要接入正压气源，仅依托系统产生的真空负压就能完成直线或小角度摆动的动力输出，整体结构紧凑，适配安装空间局促的车载、小型设备工况。

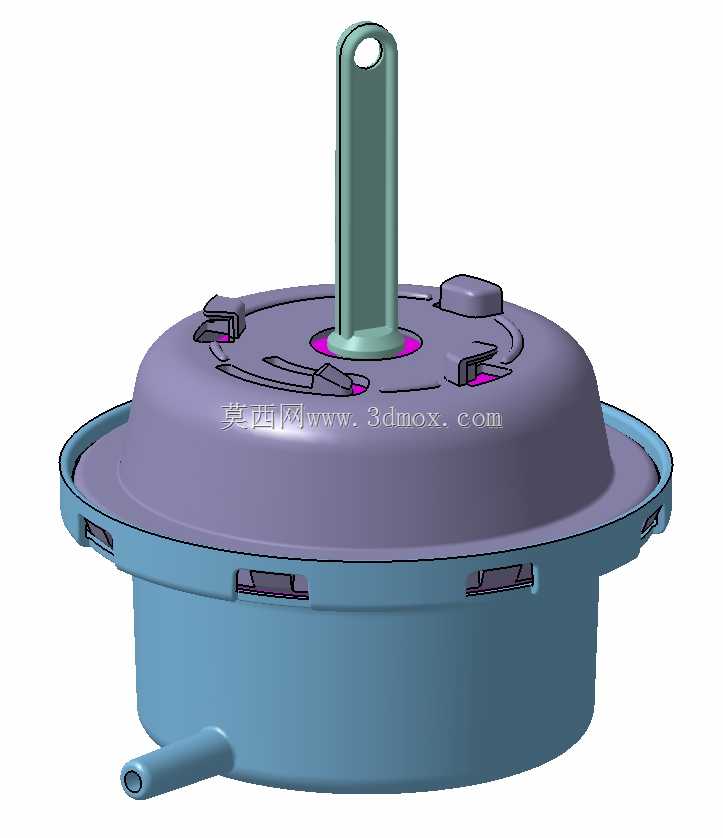

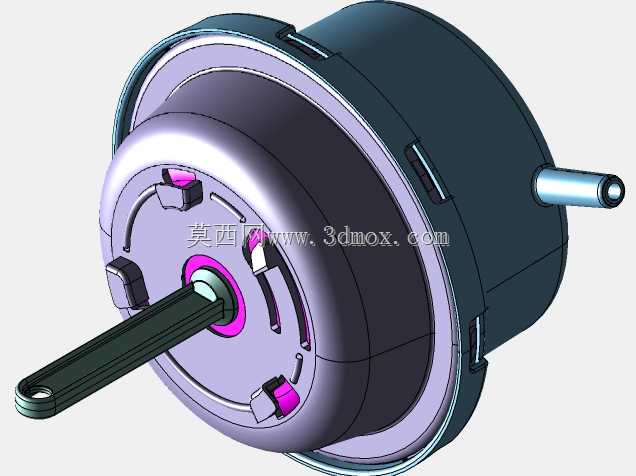

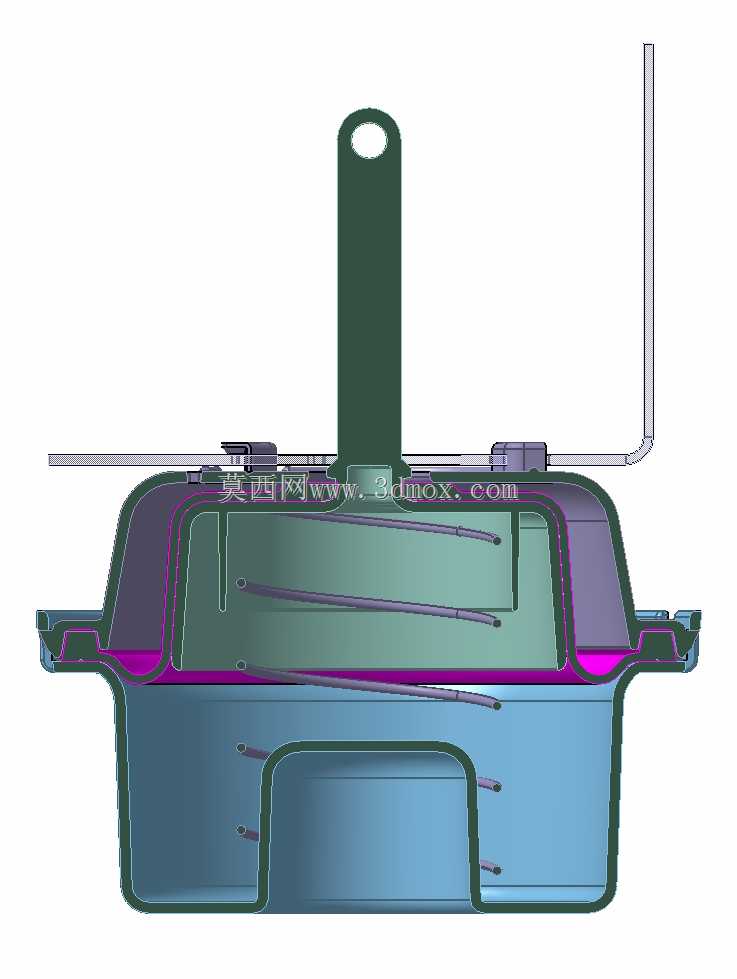

　　从结构组成来看，该执行器采用卷边压合的圆形金属壳体作为承压腔体，壳体内置耐油橡胶膜片将腔体分隔为真空腔与通大气腔，膜片中心连接输出推杆，推杆与壳体之间设置导向衬套，保证推杆运动过程中同轴度偏差控制在合理范围，避免运动卡滞。腔体内部配套复位弹性元件，当真空侧负压解除时，弹性元件可推动膜片带动推杆快速复位，回到初始机械位置，整套动作不需要额外的复位动力输入。侧向伸出的金属气嘴为真空接口，可直接插接适配内径的橡胶负压软管，接口根部做了圆弧过渡处理，减少软管插接后的应力集中，同时避免尖锐棱边割伤软管内壁造成漏气。

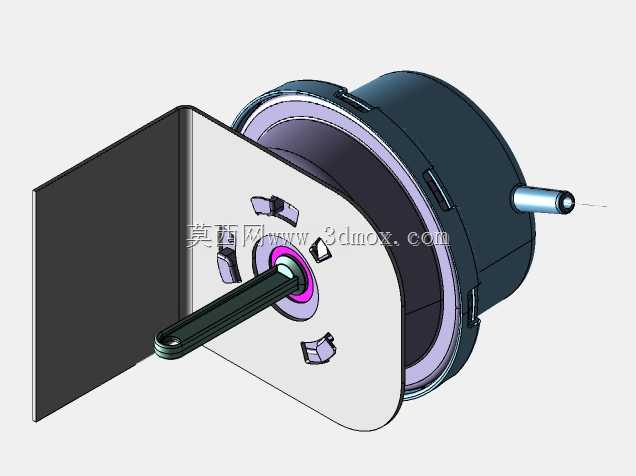

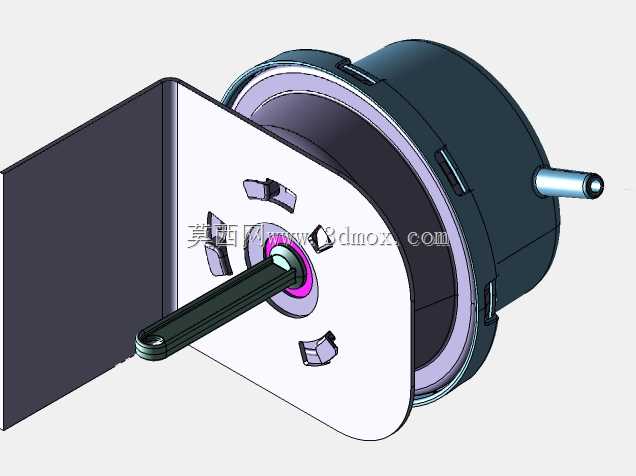

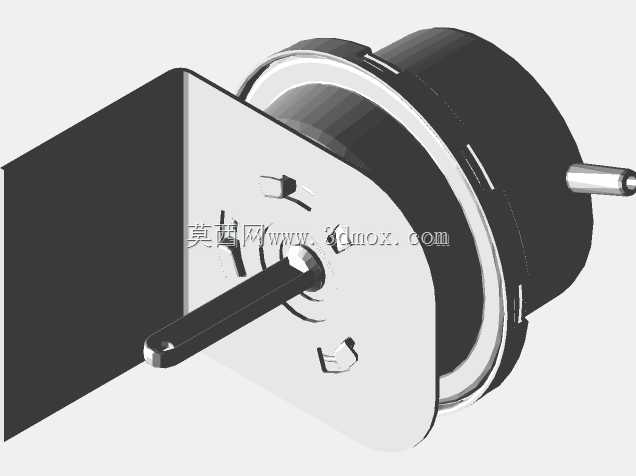

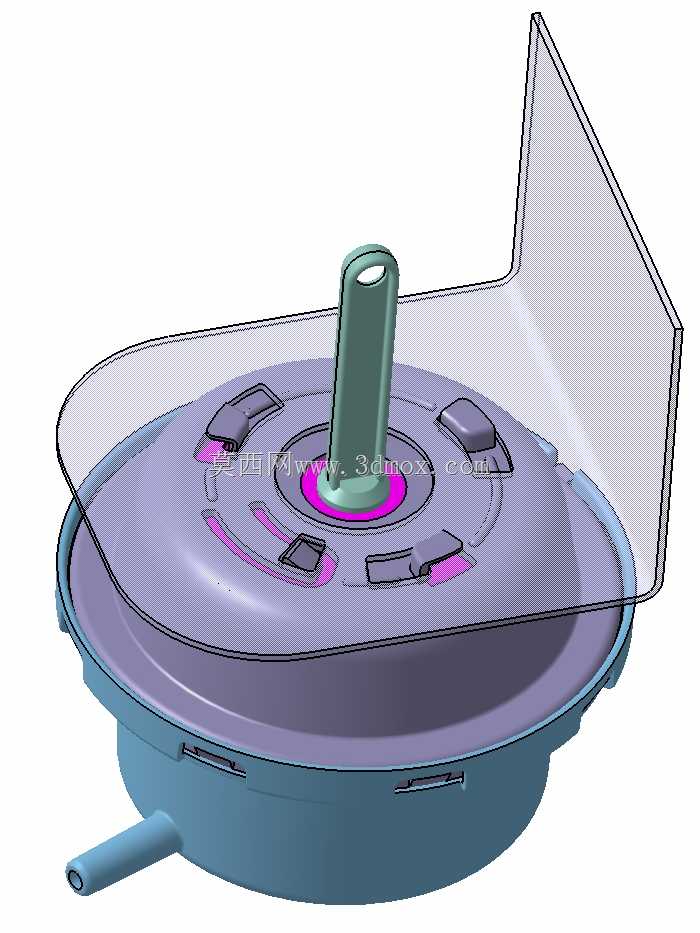

　　设计阶段首先要划定的是安装边界：整体壳体为等直径圆柱结构，最大外径为壳体卷边后的外圆尺寸，轴向总长度包含推杆完全伸出后的总长度，选型时需要预留至少十分之一总行程的轴向安全间隙，避免推杆运动到极限位置时与周边安装结构发生硬碰撞。壳体侧面预留的卡扣结构可直接卡入配套的安装支架卡槽，不需要额外设计复杂的紧固件连接结构，装配时仅需轴向推入即可完成预固定，适合流水线快速装配作业。输出推杆的端部设计为扁头带孔结构，可直接与被驱动的风门摇臂、连杆机构通过销轴铰接，铰接孔的公差配合选用间隙配合，保证运动过程中铰接点不会出现卡滞，同时扁头结构可以限制销轴的转动自由度，避免长期运行过程中销轴松脱。

　　功能特性层面，这类执行器的输出力与真空度直接相关，设计时需要根据被驱动机构的最大负载反推所需膜片有效面积，在壳体外径受限的情况下，通过优化膜片的成型波纹深度来提升有效行程，同时保证膜片在全行程范围内不会出现过度拉伸，延长膜片的疲劳使用寿命。膜片材料通常选用耐温范围覆盖车载工况的丁腈橡胶或硅橡胶，可适应引擎舱内的高低温交变环境，不会因为长期接触油气、水汽出现早期开裂。壳体采用薄钢板冲压成型后做表面防锈处理，卷边位置将膜片边缘完全压紧密封，不需要额外涂打密封胶即可保证腔体的气密性，减少装配工序的同时也避免了密封胶老化脱落造成的漏气故障。

　　实际应用中，这类执行器常见于汽车空调的内外循环风门驱动、进气歧管的涡流阀控制、废气再循环系统的阀门驱动，也可用于小型真空吸附设备的夹具动作执行。相比电磁式执行器，真空驱动的输出力更大，工作过程中不会产生电磁干扰，也不会因为持续通电出现线圈过热烧毁的问题，仅在动作切换瞬间改变腔体真空度，稳态下几乎没有能量消耗。结构设计时需要重点关注推杆的防尘设计，在推杆伸出端设置防尘护套，避免环境中的粉尘、泥沙顺着推杆与衬套的间隙进入腔体内部，划伤膜片表面造成气密性失效。同时复位弹簧的刚度需要匹配输出力曲线，保证在允许的最低真空度下仍能可靠动作，在最高真空度下不会出现弹簧被完全压并、膜片撞击壳体底部的问题。

　　建模过程中需要完整还原膜片的波纹轮廓、卷边的压合结构、气嘴的焊接位置以及推杆端部的铰接孔特征，这些细节直接影响后续的运动干涉检查与安装匹配验证。尤其是膜片在不同行程下的形变状态，需要通过柔性件仿真验证其拉伸率是否在材料允许范围内，避免实际装配后出现膜片早期破损。壳体上的卡扣位置需要与安装支架的卡槽尺寸对应，保证装配后壳体不会出现周向转动，气嘴的朝向需要根据整车或设备的管路走向预留调整空间，部分同系列产品会将气嘴设计为可周向旋转的结构，适配不同的管路布置需求。
