无滑块式紧固卡子结构设计方案

　　这款无滑块式紧固卡子，核心定位是小空间内的快速轴向定位与周向限位，在小型仪器内部的管路固定、传感元件安装、线束与薄壁构件的卡接场景中适配性极强。不同于常规带滑动锁块的卡紧结构，该零件直接通过自身环形侧翼与筒体的一体成型结构完成卡持动作，没有额外的活动装配零件，从根源上避免了小尺寸滑块在高频拆装、振动工况下脱落、卡滞的风险。

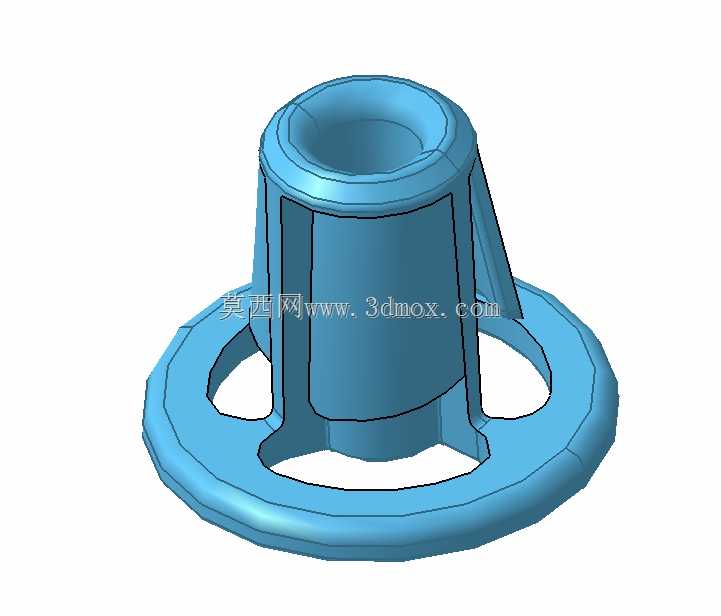

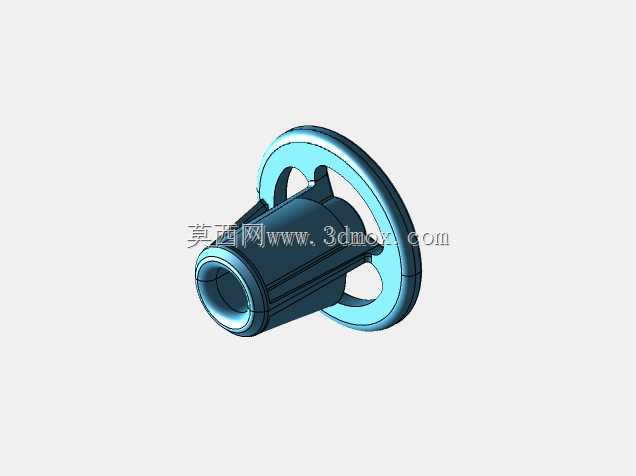

　　从结构细节来看，零件主体为带中空通道的筒体，筒体外侧延伸出环形的侧翼盘，侧翼上开设对称的弧形缺口，既可以作为安装时的对位卡口，匹配基座上的定位凸台完成旋入卡合，也能在卡紧后提供均匀的轴向压紧力，避免局部应力集中造成被固定件表面压损。筒体外壁设置多道轴向加强筋，一方面提升筒体自身的径向抗形变能力，在卡紧受力时不会出现筒壁塌陷，另一方面筋条可以与安装孔内壁形成微量过盈配合，在卡接到位后提供额外的周向摩擦力，防止设备运行过程中卡子出现回转松脱。筒体的中空内壁做了顺滑过渡处理，没有尖锐棱角，当用于穿设管路或者线束时，不会划伤管壁与线皮，适配气动小管、细电缆、传感探头导杆等多种圆柱形构件的贯穿固定需求。

　　设计过程中优先考量了小尺寸安装场景的操作便利性，整体没有复杂的曲面与多余特征，所有壁厚保持均匀过渡，既适合采用工程塑料注塑成型实现批量生产，也可通过机加工方式制作金属样件用于高强度工况。安装边界上，侧翼的外径决定了所需的安装沉孔尺寸，筒体长度对应安装基座的厚度区间，设计时预留了合理的公差余量，当基座厚度在小幅范围内波动时，依然可以依靠筒体自身的微量弹性形变完成可靠卡紧，不需要额外加装垫片或者调整配件。弧形缺口的跨度与深度经过匹配，安装时只需将卡子对准基座凸台压入后旋转小角度即可完成锁定，拆卸时用平口工具撬动侧翼反向旋转即可退出，全程不需要专用工具，在仪器内部装配空间狭窄、操作视线受限的场景下，能大幅提升装配与后期维护的效率。

　　在实际工况适配中，该结构的受力路径经过优化，外部的轴向拉力会通过侧翼均匀分散到筒体与加强筋上，不会出现局部应力突变。常规带滑块的卡件在长期使用后，滑块配合面容易进入粉尘、油污造成滑动不畅，尤其在仪器仪表这类极少拆解维护的设备内部，一旦卡件失效就需要破坏周边构件才能更换，而这款一体结构的卡子没有配合摩擦面，粉尘与油污不会影响其卡紧功能，长期使用的可靠性更高。筒体端部做了倒角导向，穿入安装孔时可以自动导正，即使安装孔存在小幅的位置偏差，也能顺利装配，降低了基座加工的精度要求，间接控制了整套设备的加工成本。侧翼的环形盘面在卡紧后与安装面完全贴合，接触面积远大于点状卡扣，不会在薄壁塑料壳体或者薄金属板上留下压痕，也不会因为长期应力作用造成安装面凹陷变形。

　　从建模逻辑来看，整个零件以回转特征为基础，再通过拉伸切除完成缺口与加强筋的构建，特征树简洁清晰，后续如果需要适配不同直径的被固定件，只需要修改筒体中空内径与外壁筋条的参数即可快速衍生出系列化规格，不需要重构整体结构。针对不同的使用场景，还可以在筒体侧壁增设小的定位凸点，当被固定件穿入后，凸点卡入杆件对应的环槽内，进一步实现轴向的防脱出锁定，拓展其使用范围。整体结构没有冗余设计，每一处几何特征都对应明确的功能需求，没有为了造型添加无意义的曲面，完全服务于小空间快速紧固的实际工程需求。
