三角构型生成式金属连接支架结构

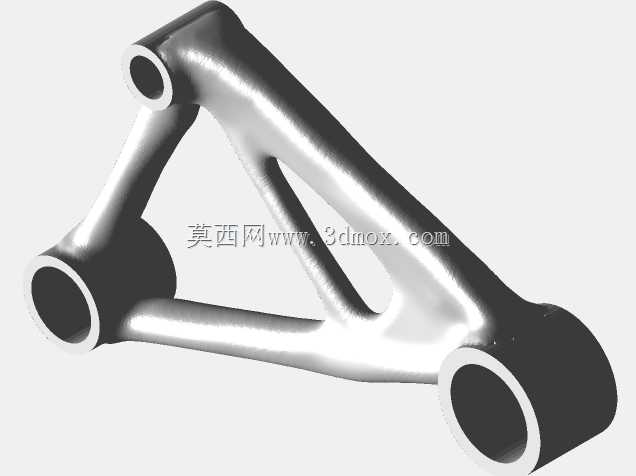

　　这类三角构型支架常见于多安装点之间的刚性连接场景，尤其适合空间受限但载荷方向复杂的设备内部。三个带孔端部分别对应三个装配接口，孔轴线并非完全平行，而是根据实际安装面的朝向确定，使支架能够在非共面的构件之间传递拉力、压力与小幅弯矩。中间的镂空筋板不是随意去除材料，而是在主要传力路径之间保留承载骨架，把低应力区域的材料削减到合理范围，最终在质量、刚度和制造可行性之间取得平衡。

　　从实际用途看，该件承担的是跨点位支撑与定位功能。端部圆孔可穿过螺栓、销轴或衬套，与相邻构件形成可拆卸连接；当设备运行中出现振动、冲击或热变形时，支架通过三角封闭结构把局部载荷分散到三个连接点，降低单颗紧固件承受的峰值应力。相比直板折弯件，这种一体成型的构型没有焊缝，也不存在多板拼接带来的定位误差，适合对装配一致性要求较高的机构。

　　设计思路上，首先要锁定三个安装孔的中心距、孔轴方向以及周边避让空间。孔位决定了支架的基本边界，任何外形优化都不能侵入螺栓头、垫圈和工具操作空间。端部圆柱段需要保留足够壁厚，以承受孔壁挤压和接触面压陷；靠近孔位的区域应适当加粗，形成载荷导入段，再通过流畅过渡把力引入中间筋条。三角内部的斜向支撑把大三角形进一步分割，能够提高平面外抗扭能力，避免支架在侧向力下发生扭转变形。

　　外形尺寸与安装边界需要结合装配关系校核。三个端部外圆应大于安装孔并留出承压面，接触面尽量平整，必要时可在模型中预留机加工余量。支架外轮廓到相邻零件的最小间隙应保证装配后不发生干涉，尤其在螺栓拧紧方向要预留套筒或扳手空间。若采用金属增材制造，悬空面、孔口和薄壁过渡需要考虑支撑添加与后处理；若改为铸造或机加工方案，则应调整拔模斜度、圆角半径和壁厚均匀性，防止缩松或应力集中。

　　承载校核时不能只看静态等效应力。支架在设备启停、颠簸或姿态变化中会承受交变载荷，孔边、截面突变处和筋条交汇处容易成为疲劳起始点。生成式构型虽然外形流畅，但仍需检查最小壁厚是否满足工艺要求，筋条宽度是否足以抵抗屈曲，表面粗糙度是否会削弱疲劳寿命。对于需要频繁拆装的位置，可在孔内压入衬套，把磨损集中在可更换件上，从而保护主体支架。

　　建模过程中，端部孔位应作为基准特征优先建立，并以参数控制中心距和角度，便于后续根据整机布局调整。主体曲面宜采用连续过渡，避免尖锐凹角；镂空区域的边界要顺着应力流线走向，而不是单纯追求视觉效果。完成初步构型后，应分别模拟沿孔轴方向、垂直支架平面方向以及三点错位安装工况下的变形，确认最大位移不会影响传感器或执行元件的工作精度。

　　该支架的价值在于用较少材料实现稳定的多点连接。它不是孤立的装饰性结构件，而是整机传力链中的一环：端部接口保证装配可重复，三角框架提高几何稳定性，镂空筋板控制重量，流畅过渡降低应力集中。把这些因素同时落实到三维模型中，才能得到既符合工程约束又具备生成式设计特征的可用方案。
