拓扑优化金属传感器固定支撑座

　　该支撑构件主要面向工业检测工位的传感单元固定需求，常见于自动化产线的位置检测、振动监测、位移反馈场景，用来把圆柱类传感探头稳定约束在预设检测点位，抵消设备运行过程中产生的小幅振动与冲击，避免检测信号出现漂移、丢点问题。实际产线布局里，这类支座往往安装在机架侧板、运动模组滑台或者工装夹具侧边，安装空间通常比较局促，周边会排布气管、线槽与其他执行元件，因此构件的外轮廓不能有多余外凸结构，避免和周边部件发生运动干涉。

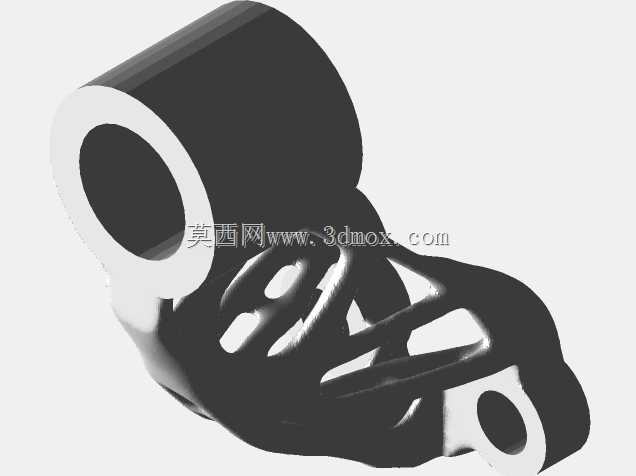

　　从结构功能拆分来看，构件一端为完整的同轴圆柱套筒，内孔尺寸按照常用圆柱型传感器的外径做间隙配合设计，套筒保留足够轴向长度，保证传感器装入后不会出现悬臂晃动感，侧壁可预留紧定螺钉孔位，用来锁紧传感器，同时允许调整传感器的轴向伸出距离，适配不同检测距离的工况。另一端为带安装孔的平板连接耳，两个通孔的中心距、孔位到套筒中心的高度差都按照常规工业安装基准设计，可直接穿过螺栓固定在预设安装面上，安装耳的贴合面做平面度约束，保证锁紧后构件不会出现歪斜。

　　中间连接区域采用拓扑优化生成的镂空筋格结构，这部分设计没有沿用传统实心三角筋或者整块连接板的形式，而是在仿真环境里给定固定端约束、传感端额定载荷与振动工况，通过算法迭代去除不受力的冗余材料，最终形成交错的镂空承力骨架。这种结构首先能在保证整体刚性、固有频率满足要求的前提下，大幅降低构件自身重量，减少对安装基面的附加载荷，尤其适合安装在往复运动的滑台上，降低运动部件的惯量；其次镂空结构不会积存切削液、粉尘与焊渣，在机加工、焊接等工况恶劣的车间里，清理维护更方便，也不会因为杂物堆积改变传感器的对中状态。筋条的走向完全顺着主应力路径分布，没有出现应力集中的尖锐转角，所有过渡位置都做圆弧处理，即使采用金属3D打印一体成型，也能避免成型过程中出现应力变形，后续如果采用铣削加工，也能减少刀具的突变负载。

　　从安装边界来看，套筒的外径、轴向长度控制在常规安装空间允许范围内，不会过度遮挡传感器的检测面；安装耳的外边缘到套筒中心的距离经过校核，在使用标准套筒扳手锁紧安装螺栓时，扳手有足够的操作空间，不需要额外预留超大的操作空位。构件整体的重心落在两个安装孔的连线区域内，锁紧后不会产生额外的倾覆力矩，即使设备长期运行出现小幅振动，连接螺栓也不容易发生松脱。

　　设计过程中没有刻意追求外观的异形效果，所有镂空区域的尺寸都兼顾了成型工艺要求，最小筋厚满足金属打印的最小成型壁厚要求，也能满足后续五轴加工的刀具可达性，不需要添加额外的支撑结构就能完成生产。套筒内孔的圆柱度、安装耳贴合面的平面度都按照常规机械加工精度设定，不需要超精密加工就能满足传感器的安装精度要求，平衡了使用性能与制造成本。和传统实心支座相比，这种拓扑优化结构在相同承载能力下重量更低，自身固有频率反而有所提升，在高频振动的检测工况下，不容易和设备产生共振，能让传感器采集的数据更稳定，尤其适合3C检测、汽车零部件焊装、物流分拣线等对检测稳定性要求较高的场景。
