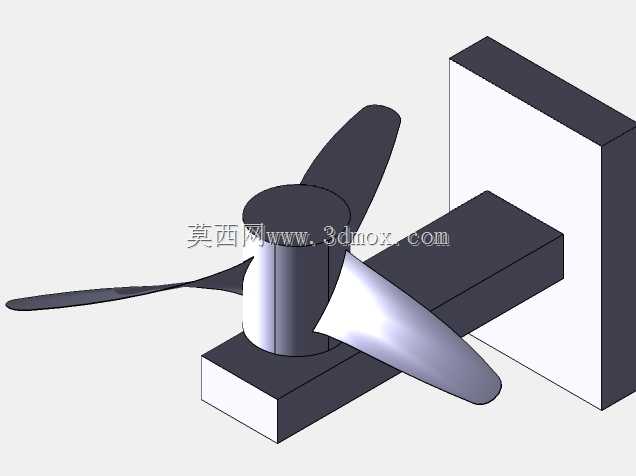

带安装基座的三叶螺旋桨结构设计

　　这套螺旋桨结构采用三叶式布局，配套一体化的安装基座与支撑构件，可直接适配中小功率流体推进、风冷散热类设备的动力输出端，在小型无人船艇、桌面级风冷系统、低速流体搅拌装置以及教学演示类运动仿真场景中都能匹配对应的使用需求。从实际功能来看，三片桨叶沿中心轮毂周向均布，相比两叶桨在同等转速下可输出更稳定的轴向推力，同时降低转动过程中的周期性振动，避免动力输出端出现共振偏移；桨叶本身采用大后掠角的翼型截面设计，从叶根到叶梢逐步减薄收窄，既可以减少流体经过桨叶表面时的紊流损耗，也能降低叶梢位置的涡流噪声，适配对运行平稳度有一定要求的工况。

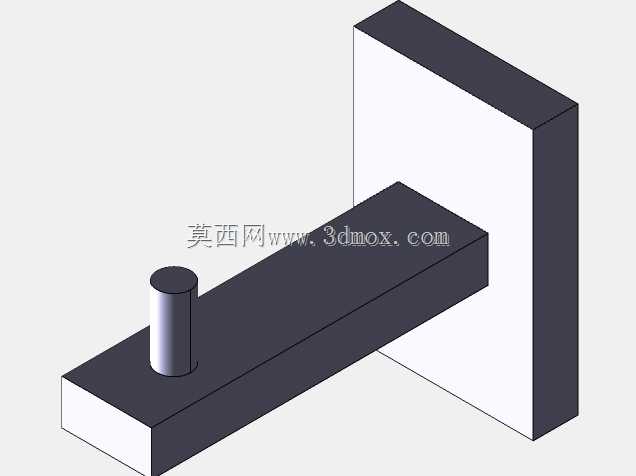

　　设计过程中优先确定了中心轮毂与动力轴的配合边界，轮毂内孔预留了标准轴径的安装余量，可通过键连接或顶丝锁紧的方式与输出轴固定，保证扭矩传递过程中不会出现打滑松脱；三片桨叶与轮毂采用一体化成型的结构逻辑，无需额外装配紧固件，既减少了整体零件数量，也消除了桨叶连接位置的应力集中风险。配套的安装基座采用上下两层矩形支撑板加垂直立板的L型布局，下层底板可通过螺栓固定在设备机架平面，上层托板用于承托动力组件与轮毂的轴向载荷，后侧立板则承担动力运行时的反扭矩，整个基座的安装孔位按照通用机架的孔距标准预留，不需要二次加工即可完成对位装配。

　　从外形尺寸与安装边界来看，桨叶旋转形成的圆周直径控制在中小功率设备的适配区间，旋转过程中桨叶最外端与基座立板保留足够安全间隙，不会出现转动剐蹭；基座整体的长宽高尺寸适配常规型材机架的安装空间，底板厚度满足承重要求，在持续承受轴向推力与反扭矩的工况下不会出现明显形变。桨叶的翼型参数经过曲面连续过渡处理，叶根位置做了圆弧加厚补强，可承受长期转动带来的交变载荷，避免长期运行后出现叶根断裂的问题。整套结构的运动逻辑可直接用于DMU运动仿真验证，模拟不同转速下的桨叶转动轨迹、基座受力形变以及周边部件的干涉情况，帮助设计人员在方案阶段就排查安装间隙不足、动力匹配不当等潜在问题。在实际选型适配时，可根据设备的推力需求调整桨叶的曲面曲率与安装迎角，也可更换不同材质的基座来适配腐蚀、潮湿等特殊工况，整体结构的模块化程度较高，后续改型只需要调整桨叶曲面参数，不需要大幅改动安装基座的接口尺寸，能够缩短同类产品的开发周期。
