自行车便携手动高压充气泵结构设计

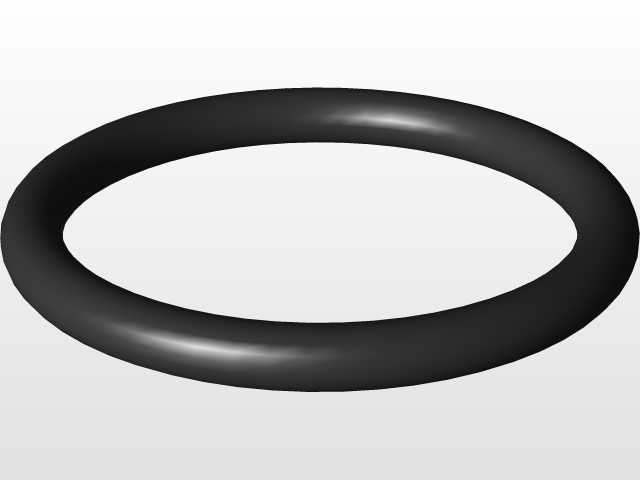

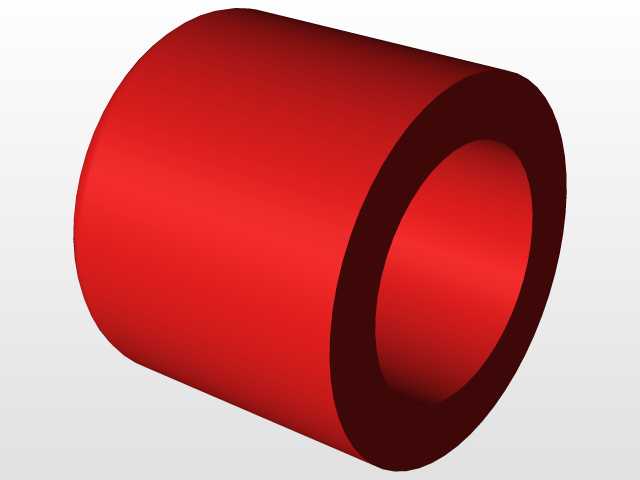

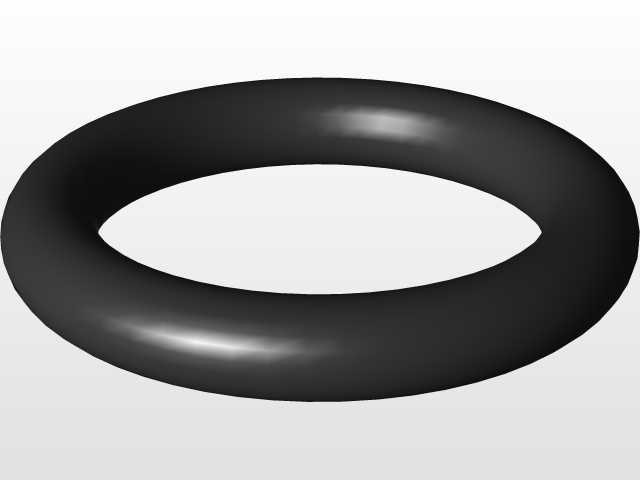

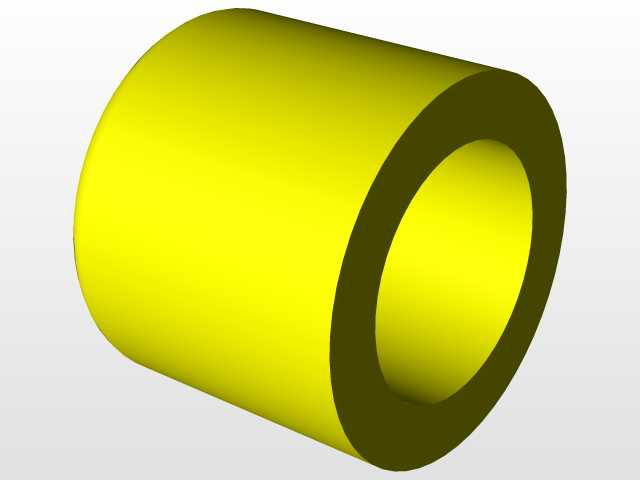

日常骑行场景中，轮胎气压不足会直接增加滚动阻力、加剧胎面磨损，甚至在高速过弯时引发侧滑风险，这款手动充气装置正是面向民用骑行、短途应急补能场景开发的便携充气工具，可覆盖公路车、山地车、普通家用自行车的轮胎充气需求，也可适配球类、充气玩具等带美式气门芯的小型充气物件。从结构设计逻辑来看，这款气泵采用单级活塞压缩结构，筒身选用轻质金属材质平衡结构强度与整机重量，避免长时间手持操作产生的疲劳感；两端的红色密封端盖采用过盈配合加密封胶圈的结构，既保证压缩腔的气密性，也能在活塞往复运动时起到轴向限位作用，防止活塞杆行程超程损坏密封件。T型握持手柄的轮廓完全贴合人体工学设计，按压时手掌受力均匀，不会出现局部硌手的问题，底部的支撑脚踏结构可在充气时用脚固定气泵主体，解放双手同时提供更稳定的施力支点，单手即可完成抽压充气操作。输出端的柔性输气管长度预留了足够的操作余量，充气时无需将气泵紧贴车轮气门芯，适配不同轮径、不同安装位置的气门结构，管端的快夹接头可快速卡接气门芯，避免充气过程中出现漏气脱落的问题。设计过程中通过参数化建模方式调整活塞行程与筒体内径的匹配关系，在6巴的最大工作压力下，单次抽压的出气量控制在合理区间，既不会因为单次出气量过小导致充气效率过低，也不会因为活塞受力过大提升操作难度。整机的外形尺寸控制在便携收纳的合理范围内，可轻松放入自行车驮包、背包侧袋，不会占用过多储物空间，所有外露结构件均做了圆角钝化处理，避免携带过程中剐蹭其他物品或者划伤使用者。密封结构选用耐老化的橡胶材质，长期存放也不会出现密封失效的问题，活塞与筒壁之间的润滑结构做了内置处理，不会在使用过程中溢出油污沾染衣物或者车身。气路结构中内置了单向止回阀，抽气过程中外界空气可顺利进入压缩腔，压气过程中不会出现气体回流的问题，保证每次按压都能将额定体积的空气压入轮胎，提升充气效率的同时也降低了操作时的反向冲击力。
