汽车通风盘式制动盘结构设计

　　在乘用车与轻型商用车的行车制动系统中，通风盘式制动盘是承担核心减速功能的旋转部件，其结构设计直接决定整车制动效能、热衰退抗性与连续制动工况下的行驶稳定性。不同于实心制动盘的单层圆盘结构，该制动盘采用双层摩擦环+径向通风筋的中空结构，两层摩擦工作面之间预留均匀的气流通道，车辆行驶时气流从制动盘内侧进入通风道，在离心力作用下沿径向甩出，持续带走制动片摩擦产生的热量，可将连续制动工况下的盘面峰值温度降低30%以上，有效避免高温引发的摩擦系数衰减、制动踏板行程变长等问题。

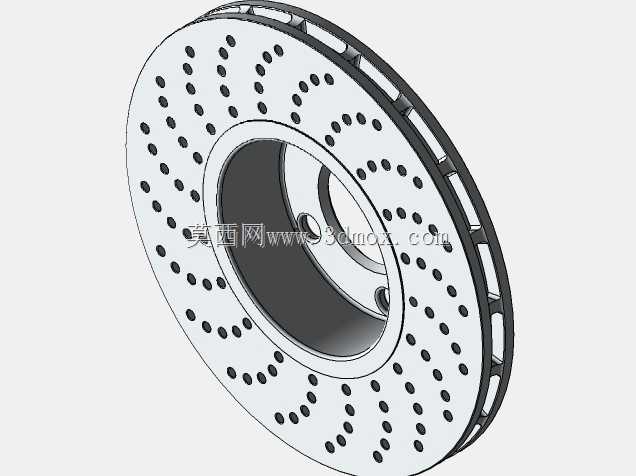

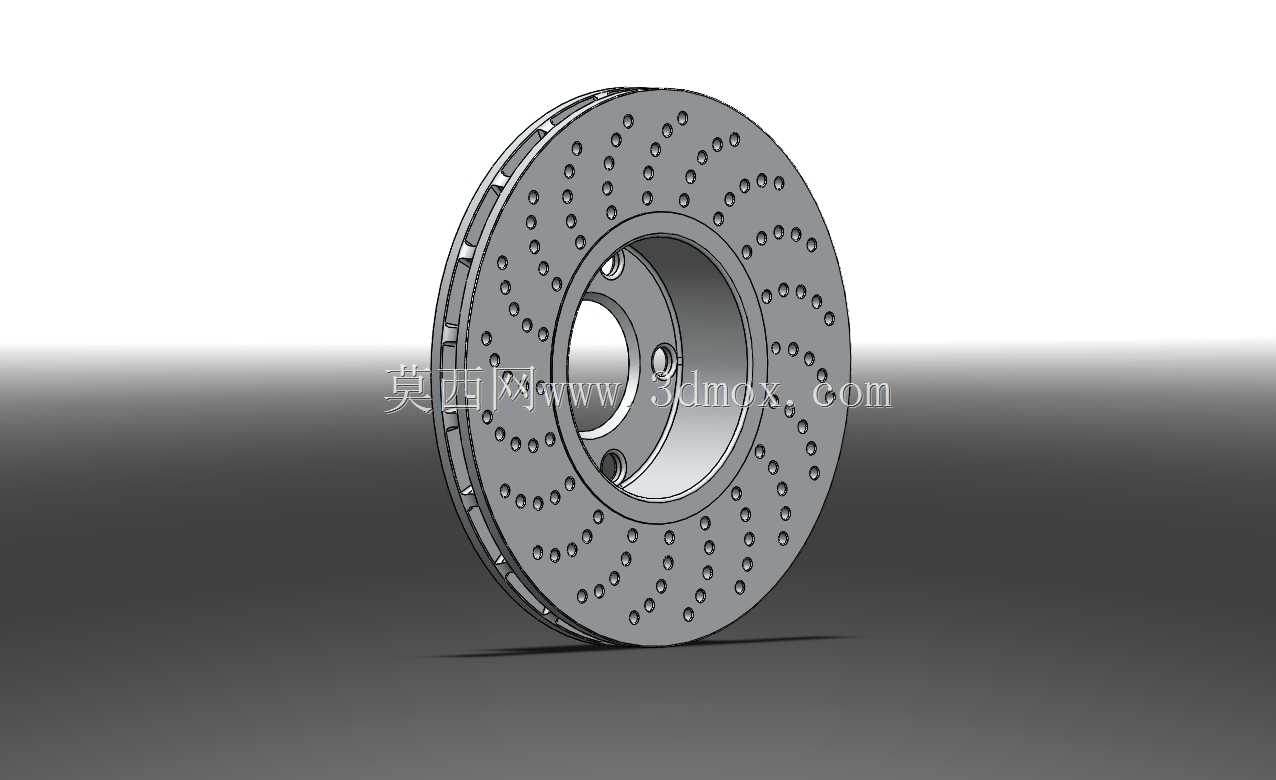

　　从实际装车场景来看，这类钻孔通风盘多用于乘用车主轮制动端，也可适配轻型载货汽车、场地作业车辆的制动系统。车辆制动时，制动卡钳的活塞推动两侧摩擦片从轴向夹紧制动盘，通过接触面的滑动摩擦将车辆的动能转化为热能，再通过通风结构将热量散入周围空气，实现车轮转速的降低或锁止。盘面均匀分布的钻孔并非单纯的外观设计，其工程作用主要有三点：一是增加摩擦面的空气接触面积，强化散热效率；二是及时排出摩擦片与盘面之间因高温产生的磨屑与气体，避免水滑效应或气阻导致制动力波动；三是在雨天行驶时快速破除盘面水膜，缩短湿滑路面的制动响应时间。

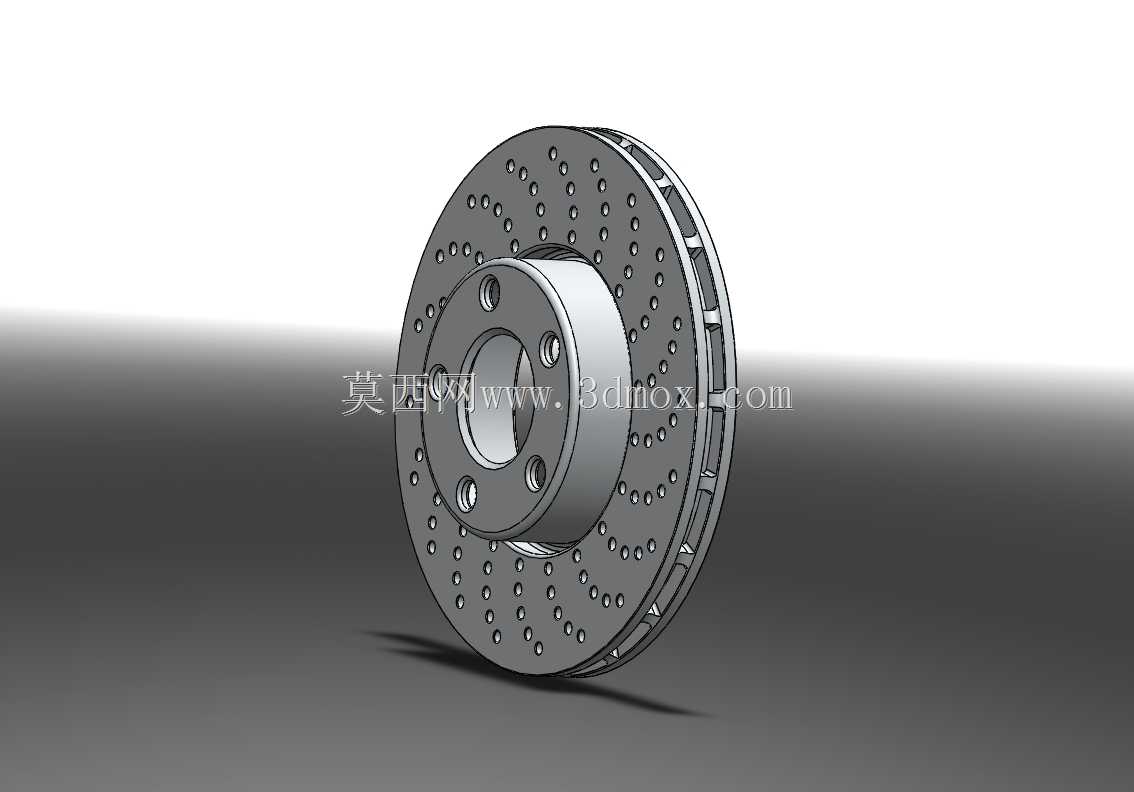

　　设计阶段需要优先匹配安装边界与整车参数。该制动盘中心为一体式轮毂安装法兰，法兰端面上均匀布置4个螺栓过孔，孔位分布圆直径、中心定位孔直径需与对应车型的轮毂轴头完全匹配，保证制动盘与车轮的同轴度，避免高速制动时出现盘面偏摆、方向盘抖动的问题。法兰与摩擦环之间设置过渡减重结构，在保证结构刚性的前提下降低非簧载质量，优化悬架的动态响应特性。摩擦环的外径、厚度需匹配对应卡钳的摩擦片尺寸与活塞行程，盘面的总跳动量、两侧摩擦面的平行度公差需控制在0.05mm以内，否则会引发制动抖动、摩擦片偏磨等故障。

　　通风道内部的导流筋采用径向直筋布局，这种结构的风阻损耗小，加工成型难度低，在中低速行驶工况下即可形成稳定的散热气流。筋条的数量与厚度经过力学与热学仿真优化，既要保证制动盘在高强度制动时的结构强度，避免盘面在热应力与夹紧力作用下发生翘曲变形，也要控制通风道的通流截面积，保证足够的冷却空气流量。摩擦工作面的钻孔采用交错排布方式，避免孔位沿周向形成连续的应力集中线，降低盘面在反复热冲击下出现裂纹的风险，同时钻孔边缘做倒角处理，防止刮伤摩擦片表面、产生异常制动噪音。

　　从装配与维护的工程角度考量，制动盘的安装法兰端面设置有定位止口，装配时止口与轮毂轴头的定位面贴合，可快速完成径向定位，降低装配误差。摩擦面的表面粗糙度需控制在合理区间，粗糙度过高会导致新盘与摩擦片的贴合面积不足，初期制动效能下降；粗糙度过低则会延长磨合周期，甚至出现制动异响。在整车匹配过程中，还需要结合车辆的整备质量、最高车速、轴荷分配等参数，校核制动盘的热容量，确保在连续下坡、频繁制动的极端工况下，盘面温度不会超过材料的许用极限，保证制动系统的可靠性。
