HX711称重信号转接电路板结构

　　这块转接板的核心作用，是把应变式称重传感器输出的微弱差分信号，转换为控制器可直接读取的数字量。板上围绕HX711芯片布置稳压、滤波和输入输出接口，适合在小型电子秤、料罐称重、拉力测试台、自动化配料工位以及嵌入式测力装置中使用。实际项目里，它通常位于传感器与主控板之间：一侧接惠斯通电桥的激励与信号端，另一侧通过简单串行时序把重量数据送给单片机，从而减少模拟信号长距离传输带来的干扰。

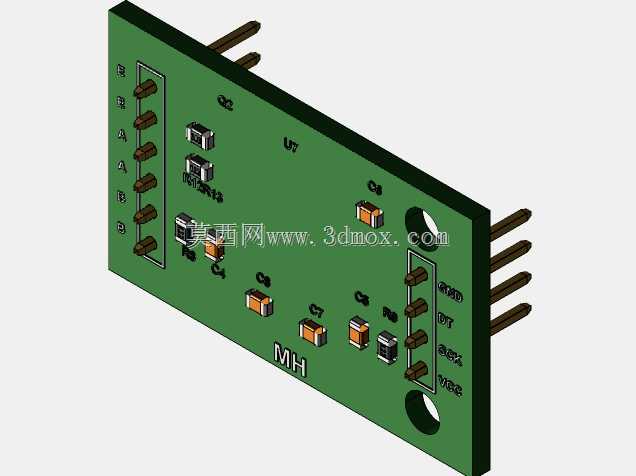

　　从结构上看，PCB采用矩形单板布局，边缘预留两排排针，分别对应传感器输入和电源、通讯引脚。板上两个安装孔位于对角区域，可直接用铜柱或螺钉固定在设备底板、型材框架或传感器附近的支架上。设计时需要把安装孔边界与排针、贴片元件保持安全距离，避免装配时螺钉头压到焊盘，也要给插拔线束留出手指和工具操作空间。对于设备内部走线，建议将模拟输入线与数字通讯线分开布置，尤其在靠近电机、变频器或继电器的场合，转接板应尽量靠近传感器，缩短毫伏级信号路径。

　　功能划分上，板面元件服务于三个目的：HX711负责高精度AD转换与片内放大，周边阻容用于电源退耦和信号稳定，排针则承担外部连接。芯片支持通道选择和增益设置，可适配不同灵敏度的称重电桥；板上丝印标明引脚顺序，能降低样机接线错误率。做三维结构设计时，不能只把它当成一块平面PCB，而要把排针高度、焊点突出量、电容电阻厚度以及线束弯曲半径全部纳入干涉检查。若设备外壳较薄，还需核对最高元件到壳体的间隙，并在外壳对应位置预留散热和检修开口。

　　在称重设备开发中，这类转接板常与电阻应变片传感器配套。传感器受力后产生微小电压变化，HX711对该信号进行放大和数字化，主控再通过标定系数换算成质量或力值。它在工业现场并不直接承受载荷，而是作为信号调理节点存在，因此安装位置应避免剧烈振动、凝露和腐蚀性气体。若用于多工位分选或包装机，可以把多块板分别布置在各称重单元附近，再统一接入控制系统；若用于实验台，则可固定在面包板或安装板上，方便快速更换传感器和调整接线。

　　设计思路上，该板强调紧凑、通用和易装配。元件集中布置在板面中央，接口靠近板边，符合短距离走线和快速连接的要求；排针方向统一，便于与杜邦线、端子线或扁平电缆连接。三维建模时应准确体现PCB厚度、铜箔轮廓不作为机械干涉体、丝印仅作标识参考，而排母、排针、芯片和贴片阻容的实体包络才是装配校核重点。对于需要做设备数字样机的工程师，还要在板卡周围预留标定操作空间，因为后续校准过程中可能需要插拔线束或观察指示灯状态。

　　外形边界方面，这类模块属于小尺寸电子组件，适合嵌入紧凑型仪表壳体，但它对安装平面的平整度有一定要求。若固定面翘曲，螺钉锁紧后可能造成PCB变形，极端情况下会影响焊点可靠性或使排针接触不良。结构设计中可在板下设置局部支撑柱，让螺钉受力落在安装孔附近，而不是让整块板悬空。若设备存在冲击振动，还应在连接部位采用防松垫圈、点胶或带锁扣的接插件，减少通讯跳变。

　　从应用适配角度看，该转接板并不局限于普通台秤。在自动化生产线中，它可用于缺料检测、成品重量复检、夹具压合力监测；在仓储物流设备中，可用于货架载重采样和小型平台称重；在教学与实验场景中，则便于开发者理解应变桥、AD采样和数字滤波的完整链路。结构工程师在整机布局时，应把它与电源模块、继电器板和驱动板保持适当间距，避免开关噪声耦合到模拟前端。

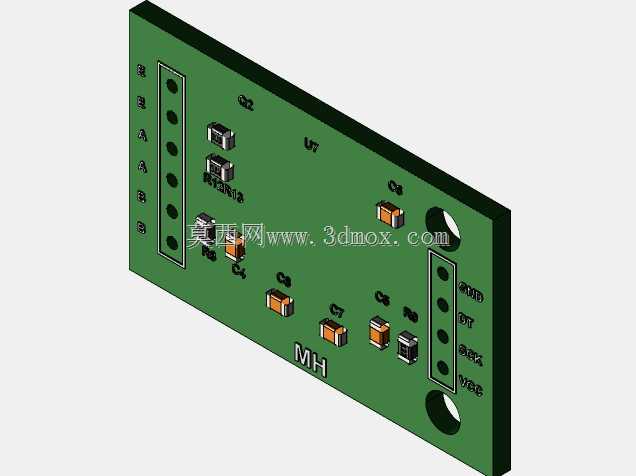

　　建模表达上，需要还原绿色阻焊层、板边轮廓、安装孔、排针阵列、贴片芯片以及阻容元件的相对位置。这样的模型不仅用于外观展示，更可用于设备内部空间校核、线束长度估算、外壳开孔定位和装配工艺评审。把这些机械边界与电路功能结合起来，才能让称重模块在真实设备中既装得下，也跑得稳。
