带轮缓冲支腿稳定支撑结构设计

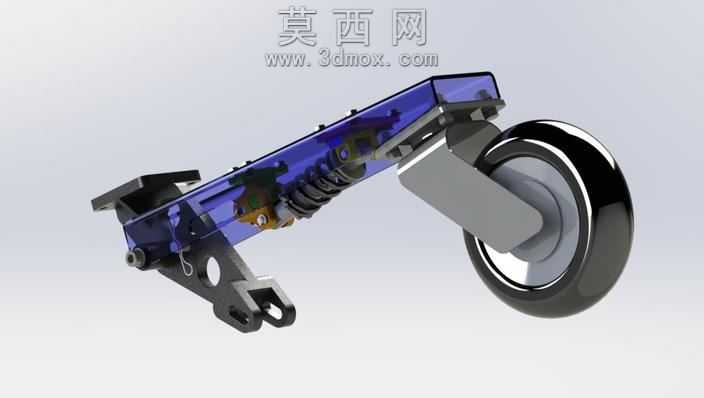

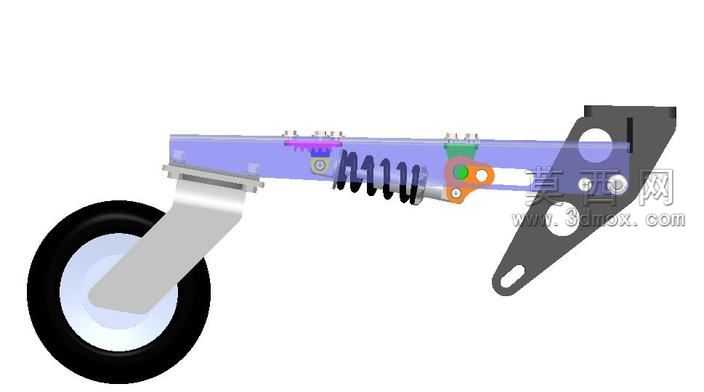

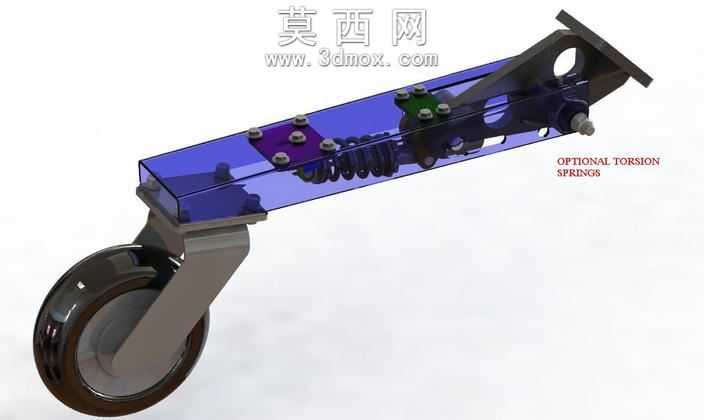

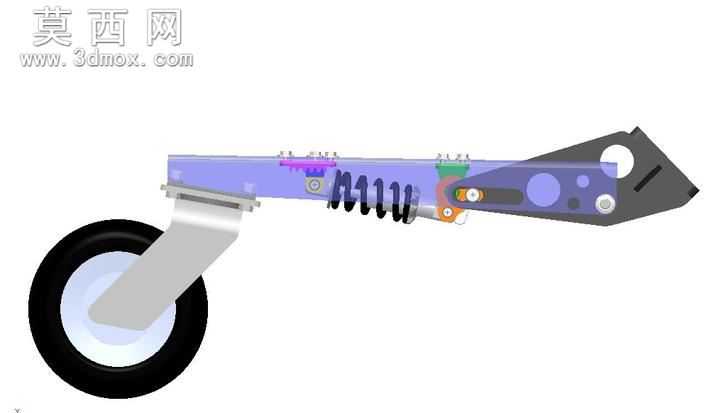

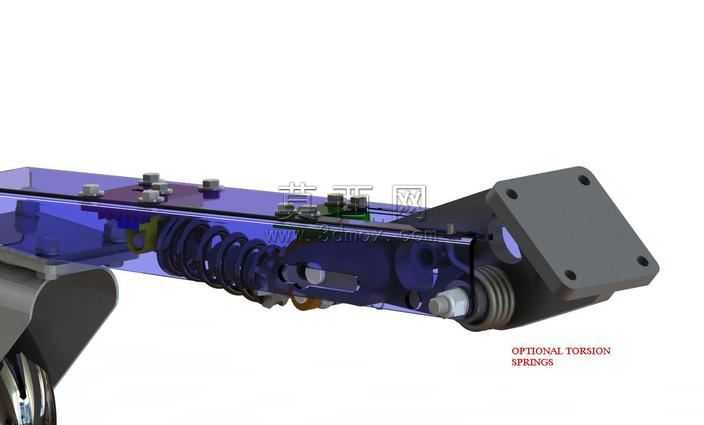

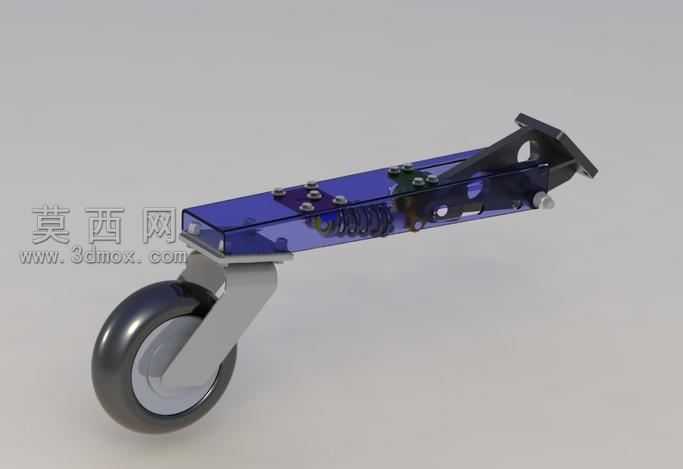

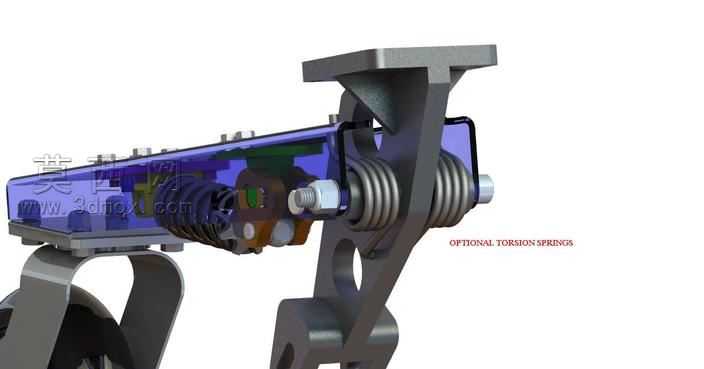

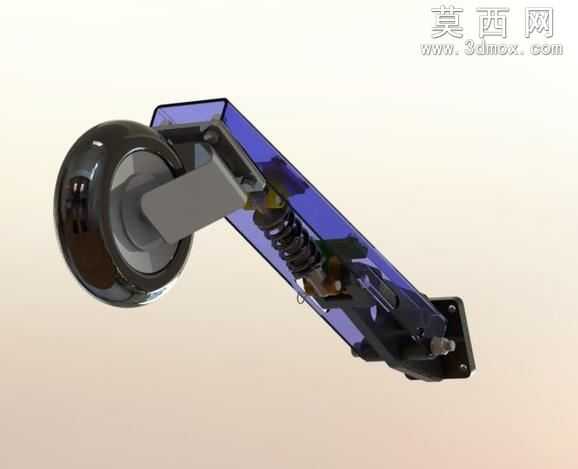

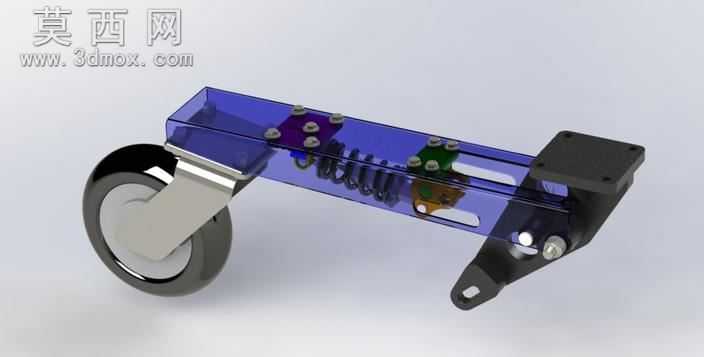

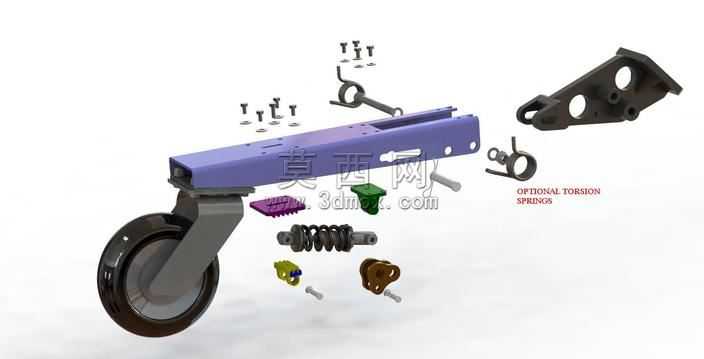

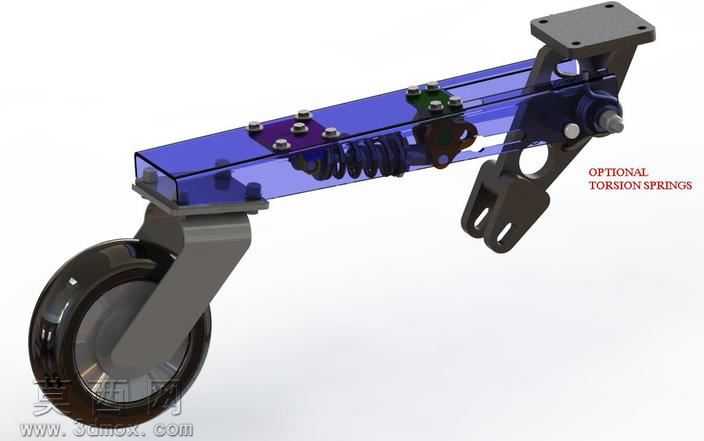

该作品为带缓冲功能的轮式支腿支撑结构，整体采用三维参数化建模完成，建模过程中对各零部件进行了独立的特征构建，从主体承载梁、行走轮组件到各类紧固件、弹性缓冲件均按照实际装配逻辑完成尺寸匹配与约束定位。主体承载梁采用金属质感的哑光紫材质渲染，表面做了细微的磨砂质感处理，还原金属构件的真实肌理；行走轮采用高反光的黑色橡胶材质，轮毂部分做了金属亮面处理，与轮面的哑光质感形成鲜明对比；各类金属连接件、销轴均采用亮面不锈钢材质，弹簧类零件则做了氧化发黑的金属质感，不同材质的区分让整个爆炸视图的结构层次清晰可辨。结构设计上，该支腿设置了两个核心工作工位，分别对应45度展开状态与90度存放状态，同时额外配置了3组精细定位锁点，保障不同工况下的结构稳定性。设计过程中经过多轮方案迭代，最初的十余处修改方案中，冗余的毒刺臂、左右独立安装支架等结构均被优化取消，最终通过力学测算确定了6.4:1的机械优势，匹配1200磅阻尼器弹簧可实现7700磅的承载能力。可选配置中额外加入了双扭转弹簧组件，单根弹簧可在轴部提供350磅英寸扭矩，每侧弹簧可提供175磅英寸弹力，弹簧采用25度音乐钢丝制作，外径2.25英寸、内径1.625英寸，线径3.5英寸，最大扭转角度可达47度。为提升主体轴部的结构强度，还在轴部增设了套筒与刺臂焊接件作为加固结构，应对高负载工况下的受力需求。整个装配体的爆炸视图按照实际拆装顺序排布，清晰展示了每一个零件的装配位置与连接关系，可选扭力弹簧的安装位置也做了明确标注，方便使用者理解结构的装配逻辑与功能实现方式。
