机舱三极LED照明灯具结构设计

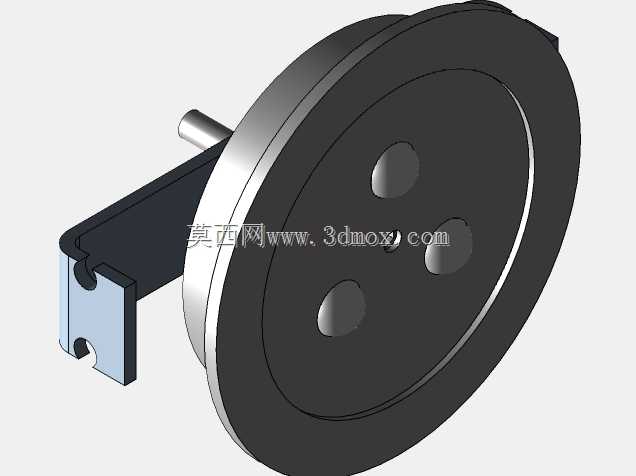

　　该灯具模型呈现的是一种用于封闭舱内空间的圆形嵌入式照明组件，主体由灯盘、侧边安装支架和接线柱三部分构成。灯盘正面为黑色遮光面，上面布置三个圆形发光或安装孔位，外圈带有银色金属质感的环形边框，整体盘面平整，适合嵌入到舱壁、顶板或设备面板中使用。侧边伸出的黑色支架用于承担安装定位，支架端部带有浅蓝色卡接片和缺口结构，可与舱内钣金件、型材槽位或预制安装孔形成快速配合，减少现场拧接紧固件的数量。灯盘后侧伸出的圆柱形接线端用于电源接入，三极结构意味着其在供电连接上区分相应极位，便于线束端按极性或回路进行插接。

　　从实际使用场景看，这类灯具常见于车辆舱室、工程机械操作舱、设备控制柜内部、小型检修舱以及需要局部辅助照明的密闭空间。由于安装面通常较薄，灯具不能采用过大的背部结构，否则会侵占舱内走线或相邻部件空间；模型中较薄的盘体和侧向固定支架，正是围绕有限安装深度进行的结构取舍。正面圆形轮廓有利于在面板开孔后均匀受力，外圈边框覆盖开孔边缘，既能够遮挡加工误差，也可避免面板毛边外露。三孔位布局使光线分布比单点光源更均匀，在近距离照明条件下可减少中心亮斑，提升舱内仪表、开关、接线端子附近的可视性。

　　设计思路上，灯盘采用圆盘形主体，是因为圆形件在旋转加工、注塑或冲压成型时更容易保证同轴度，装配时也不需要严格区分旋转角度。正面黑色区域可降低舱内环境光反射，尤其在带有观察窗或显示屏的舱室中，能够减少灯具自身反光对操作人员视线的干扰。外圈亮色环边则承担视觉定位和边界强化作用，使灯具在深色舱壁上仍能被快速识别。侧向支架没有做成完全对称的厚重结构，而是保留卡接缺口，说明其更偏向卡装与紧固件辅助固定相结合的方式：先通过卡接片将灯具临时挂在安装位，再利用支架孔或缺口完成最终锁紧，这样在批量装配时能明显提高效率。

　　关于安装边界，模型显示灯具的最大外轮廓集中在圆形灯盘，背部突出物主要为接线柱和侧向支架。开孔设计时应以灯盘外圈直径作为覆盖边界，以盘体后部直径作为实际开孔参考，并预留支架旋转和插入的空间。接线柱位于盘体后侧偏心位置，布线时需考虑线束弯曲半径，避免导线与舱内加强筋或其他电气元件干涉。支架向侧方延伸，说明安装受力点并不完全在灯盘中心，面板材料需要具备一定刚度；若安装在薄钣金上，应在支架对应位置增加垫板或翻边加强，防止长期振动后松动。灯盘正面三孔应与内部光源板、透镜或密封垫的孔位保持一致，装配时需控制孔边同轴度，以免出现光线偏斜或压合不均。

　　在结构细节处理上，支架与灯盘连接处形成折角过渡，能够把灯具受到的拉拔力分散到盘体侧面，而不是集中在某一个螺钉点上。卡接片上的缺口既可作为定位槽，也可用于避让安装位上的凸点，这种设计对不同批次面板的微小尺寸差异有一定适应能力。灯盘厚度控制较薄，有利于减轻重量，但在选型时仍需确认背部光源板、驱动件和接线端子的堆叠高度，不能只依据外观厚度判断安装空间。若用于存在振动的舱室，三极接插端应带有防脱结构或预留线束固定点，否则长期振动可能导致接触不良。

　　从建模角度看，该模型适合用于舱内照明布置校核、面板开孔图绘制、安装支架干涉检查以及线束走向验证。圆形灯盘可通过回转特征建立外轮廓，再对阵列孔进行切除；侧向支架需要单独控制折弯角度和卡接片厚度，以保证与安装面贴合；接线柱则应重点表达其外径、伸出长度和相对盘体中心的偏心距。若后续进入工程图阶段，还需要补充灯盘外圈直径、盘体厚度、支架长度、接线柱中心位置、安装孔或卡接缺口尺寸等关键边界，才能直接服务于面板加工和装配。整体而言，该结构不是单纯追求外观造型的灯具，而是围绕嵌入式安装、舱内有限空间和快速装配需求形成的紧凑型照明组件。
