带格栅腔体的旋钮式加热传感装置

　　从现场装配视角看，这类旋钮式加热传感件常嵌入带通风格栅的设备腔壁，用于需要局部控温、状态反馈或手动调节的机电单元。格栅结构并非单纯装饰，其长圆形开孔沿腔体表面规律排布，背后设置斜向支撑筋，既保证气流穿过，又限制外部异物直接触碰内部发热与传感元件。旋钮组件布置在腔壁外侧，操作者无需拆罩即可完成档位或预紧调节，这一位置选择直接决定了安装边界必须避开格栅加强筋的交汇区域。

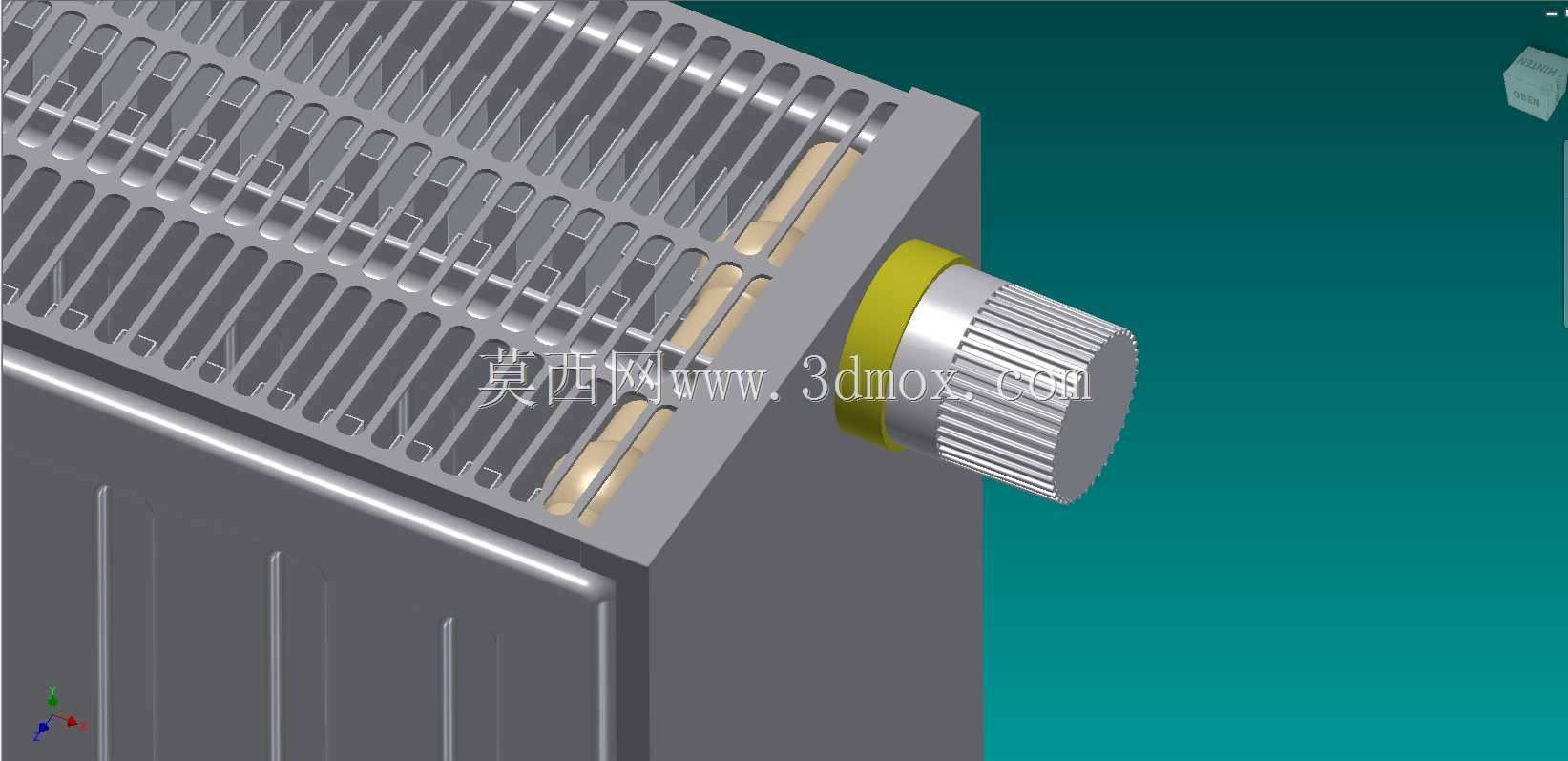

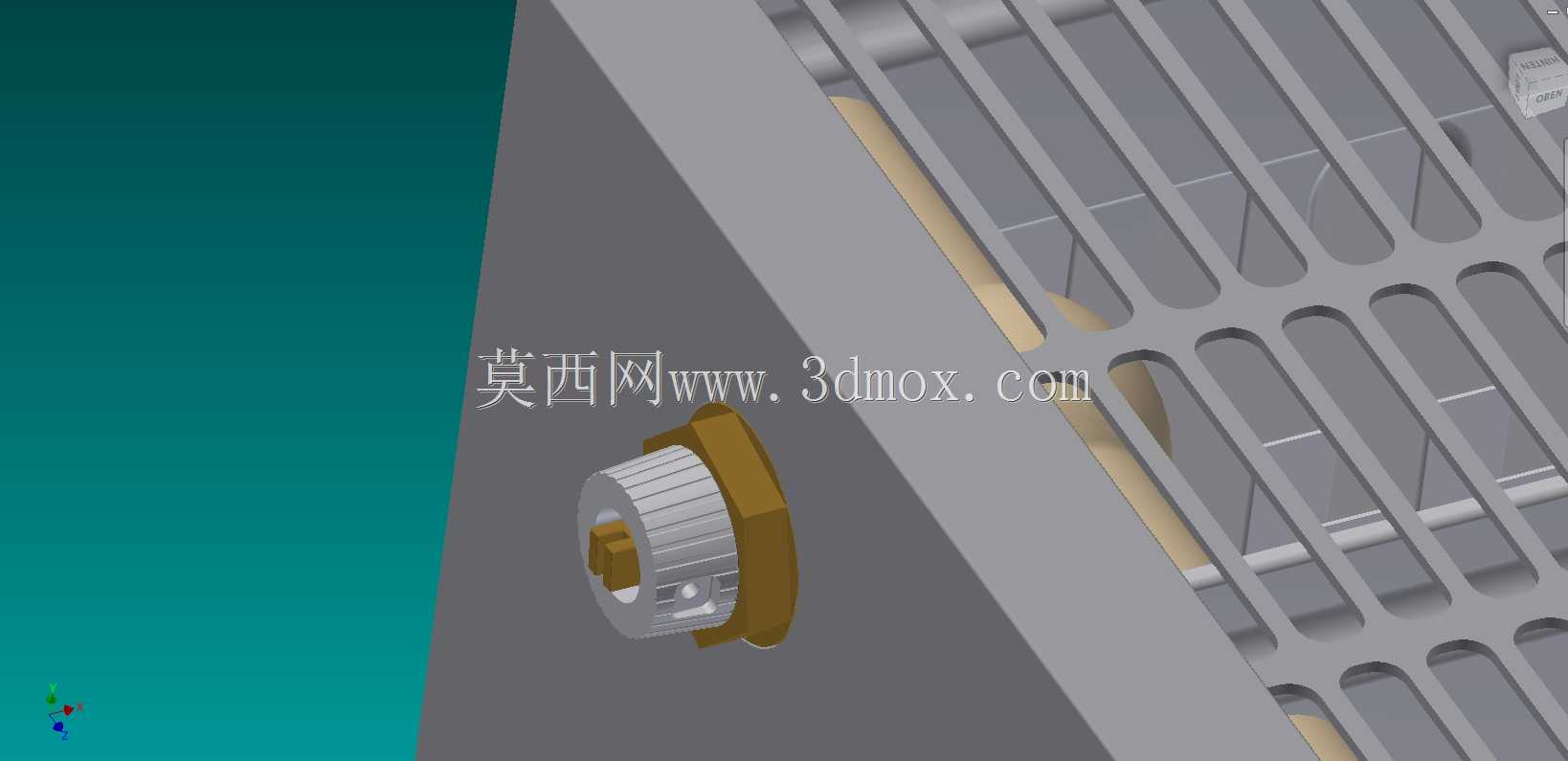

　　结构上，外露旋钮采用滚花圆柱面，手指旋拧时可获得足够摩擦力；前端金属嵌件承担扭矩传递，避免塑料受力开裂；后方棕色衬圈贴合壁面，既形成轴向定位，也能遮挡安装孔边缘公差。旋钮中心保留异形卡口，用于与内部调节轴或阀芯对接，这种接口比普通平键更省空间，也便于快速装拆。腔体壁面在旋钮周围保留平整区域，保证衬圈能够完全贴合，不会因格栅开孔造成局部悬空。

　　设计这类部件时，先要确定旋钮的操作行程与内部元件的转角关系。若旋钮同时承担加热功率选择或温度阈值设定，其每一档位都应对应明确的机械定位感，避免运行中因振动移位。格栅开孔方向需要兼顾散热与防护：开孔过长会削弱壁板刚度，过短又会降低通风效率，因此在孔间设置连续筋条，并在背部加斜撑，使薄壁件在螺钉锁紧后不易翘曲。模型中可见的多层格栅与背部支撑，正是为了在轻量化壁板上平衡气流面积、结构刚性和外观完整性。

　　安装边界方面，旋钮轴线应垂直于安装面，衬圈与壁板之间需要预留少量压缩量，以吸收板材厚度公差。腔体内侧要为旋钮尾部、接线或传感探头留出回转空间，不能与格栅背部筋条干涉。若该件用于加热回路，附近走线应避开高温区域，并通过卡扣或线槽固定；若用于传感反馈，则旋钮位置与内部触点、电位器或热敏元件的对应关系必须在装配时校准。格栅边缘与旋钮外圆之间应保留足够手指操作空间，避免相邻结构影响旋拧。

　　从三维建模角度看，该装置的难点不在复杂曲面，而在薄壁、筋位、开孔和旋钮配合的一致性。格栅孔阵列需要随腔体外形保持均匀间距，背部斜筋要与孔壁形成合理脱模角；旋钮的滚花、金属嵌件和衬圈可拆分为独立零件，便于在装配中检查同轴度与间隙。实际选型时，结构工程师应重点核对安装孔直径、旋钮突出高度、内部轴向余量以及格栅通风面积，而不是只看外观尺寸。这样完成的组件才能在设备外壳上同时满足手动操作、温度相关功能、通风散热和长期可靠安装的要求。
