工业重载托盘支撑工作台结构设计

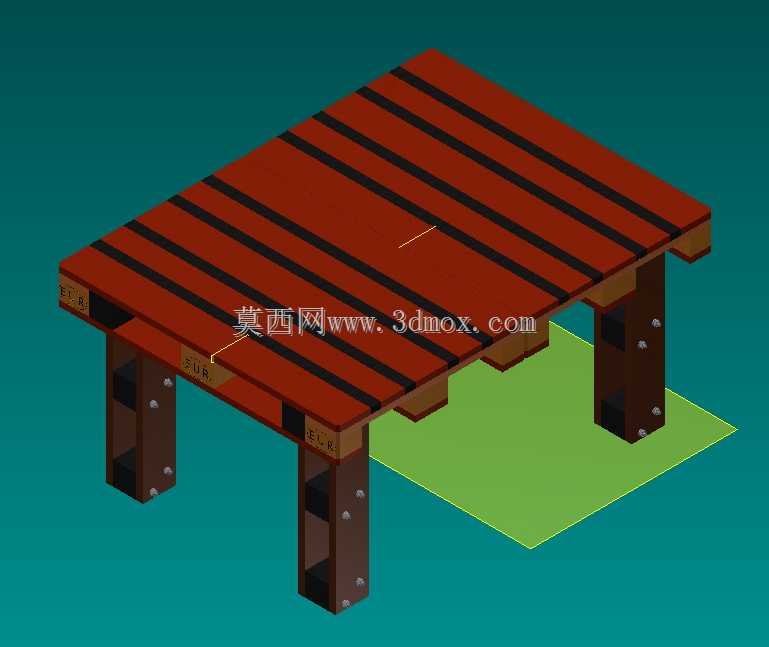

　　该结构以方形承载台面为核心，台面采用多根平行条状承载板布置，板间预留均匀间隙，既减轻台面整体自重，也便于叉车臂从间隙或台面下方插入，实现托盘连同台面上工件的整体转运。条状承载板沿同一方向排布，能够将局部载荷分散到多根板件上，再传递至下方支撑框架，避免单点载荷造成台面凹陷或变形。台面下方设置横向连接梁，梁体与支撑腿之间采用紧固件连接，连接位置预留装配孔位，便于现场组装、拆卸以及后期维护更换。支撑腿采用矩形截面构件，四条腿分别布置在台面四角附近，保证支撑范围覆盖台面主要受力区域；每条支撑腿底部设置安装孔，可通过膨胀螺栓或地脚螺栓固定到地面，也可在不固定状态下作为独立工位承载架使用。支撑腿与横梁的连接节点做了加强处理，能够承受偏载、

　　冲击以及频繁搬运带来的交变作用力。从实际使用场景看，这类托盘工作台常见于机械加工车间的工件暂存区、装配线旁的物料缓存位以及检测工位的承载平台。加工完成的箱体类零件、焊接组件或装配半成品可直接放置在台面上，台面高度适配操作人员取放工件的作业范围，也可与周边输送线、搬运设备形成高度衔接。当需要批量转移工件时，叉车可直接从台面下方进叉，将整个托盘连同工件一起运往下一工序，减少二次吊装和重复搬运，降低工件磕碰风险。在装配工位中，该结构还可作为基础工装底座使用，台面上可加装定位块、夹具或检测支架，支撑腿和横梁上的预留孔位为后续功能扩展提供了安装基础。设计过程中重点考虑了载荷传递路径：工件重力首先作用于条状台面板，再通过横向梁分配到四条支撑腿，

　　最终由支撑腿底部传递至地面。这种传力路径清晰，构件受力以压应力和弯曲应力为主，便于通过调整板厚、梁截面尺寸以及支撑腿壁厚来适配不同额定载荷。台面间隙的尺寸经过权衡，间隙过小会增加自重并影响叉车对位，间隙过大则容易导致小零件掉落，因此在满足强度的前提下保留适中缝隙，兼顾轻量化和使用安全性。支撑腿的外扩程度较小，整体占地面积接近台面投影面积，适合在车间通道狭窄、设备排布密集的区域使用；底部安装孔的位置避开了支撑腿正下方的应力集中区，保证螺栓连接的可靠性。该结构没有复杂的运动部件，维护点主要集中在连接紧固件，定期检查螺栓预紧状态即可保持整体稳定性。对于需要防腐或耐磨的工况，台面板和支撑构件表面可进行喷涂、镀锌或包覆耐磨层处理，以适应油污、

　　切屑或潮湿环境。整体造型简洁规整，构件多采用标准型材和板材拼接，制造时可通过切割、钻孔和焊接完成预制，装配时依靠螺栓连接实现快速搭建，既适合单件定制，也便于批量复制到多个工位。在三维建模过程中，各构件的装配关系直观，孔位对齐和干涉检查能够提前发现现场安装可能出现的问题，支撑腿底部与地面的贴合面、横梁与台面板的连接面均按实际装配公差建模，保证数字模型与实物安装状态一致。
