博世力士乐Indramat伺服电机三维模型

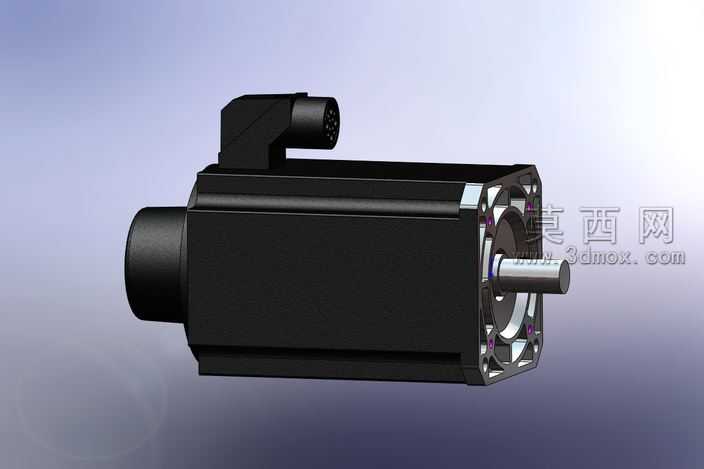

本模型为博世力士乐Indramat MKD 112B伺服电机的高精度三维建模成果，建模过程严格遵循实物测绘参数与官方产品手册尺寸规范，采用SolidWorks完成全参数化结构搭建，可直接用于设备装配干涉校验、产线布局仿真等工程场景。建模阶段首先梳理伺服电机的核心结构组成，将整体拆分为定子壳体、输出轴组件、后端接线盒、前端安装法兰、散热筋结构五大独立模块，每个模块均采用自底向上的建模逻辑：定子壳体部分通过拉伸凸台构建主体方形轮廓，对边角处做等半径圆角处理还原工业产品的倒角工艺，壳体表面的轴向散热筋采用线性阵列特征完成，精准还原实物的散热结构排布，同时对壳体表面的安装定位孔做异型孔向导特征处理，保证孔位尺寸、沉头深度与实物完全一致。输出轴组件部分，针对轴伸端的键槽结构采用切除拉伸特征完成，轴肩处的定位台阶、轴承配合面的尺寸公差在建模时预留参数化调整接口，前端安装法兰的端面螺纹孔、止口定位结构均按照伺服电机的通用安装标准做参数化约束，可适配不同规格的安装座匹配需求。后端接线盒部分，还原了侧出式接线端子的倾斜安装结构，接线盒与壳体的连接密封槽、固定螺栓孔位均做精细化建模，接线盒表面的防滑纹理采用包覆特征实现，还原实物的细节质感。材质与渲染阶段，为定子壳体、接线盒赋予哑光黑色工业烤漆材质，调整材质的粗糙度参数还原铸件表面的细微颗粒质感，输出轴、法兰安装面赋予抛光金属材质，添加轻微的环境反射效果凸显金属机加工面的光洁度，接线端子部分赋予黑色工程塑料材质，区分不同部件的材质差异。渲染时采用侧上方45度主光源搭配底部补光的布光方案，弱化硬阴影突出模型的结构轮廓，背景采用渐变浅灰背景避免干扰主体展示，同时对模型的装配约束做完全定义，所有活动部件无冗余自由度，可直接导入运动仿真模块做电机输出的动作模拟，模型的所有特征均保留建模历史，可根据实际选型需求调整功率对应的壳体长度、轴径尺寸、法兰规格等参数，适配不同的工业设备集成设计需求。
