外螺纹接入式滚花旋钮过滤器件结构

　　该结构件面向小通径流体回路中的末端过滤与手动调节场景，常见于实验台气路、小型液压站、冷却支管、检测仪器采样口以及设备内部紧凑空间。其核心作用是在有限安装边界内完成介质通过、杂质拦截和端部操作，同时依靠外露螺纹实现快速旋入，不需要额外焊接或复杂法兰连接。从实际使用看，这类器件往往布置在维护频次较高、操作空间受限的位置，因此端部旋钮直径、齿纹深度和螺纹旋合长度会直接影响拆装效率与密封可靠性。

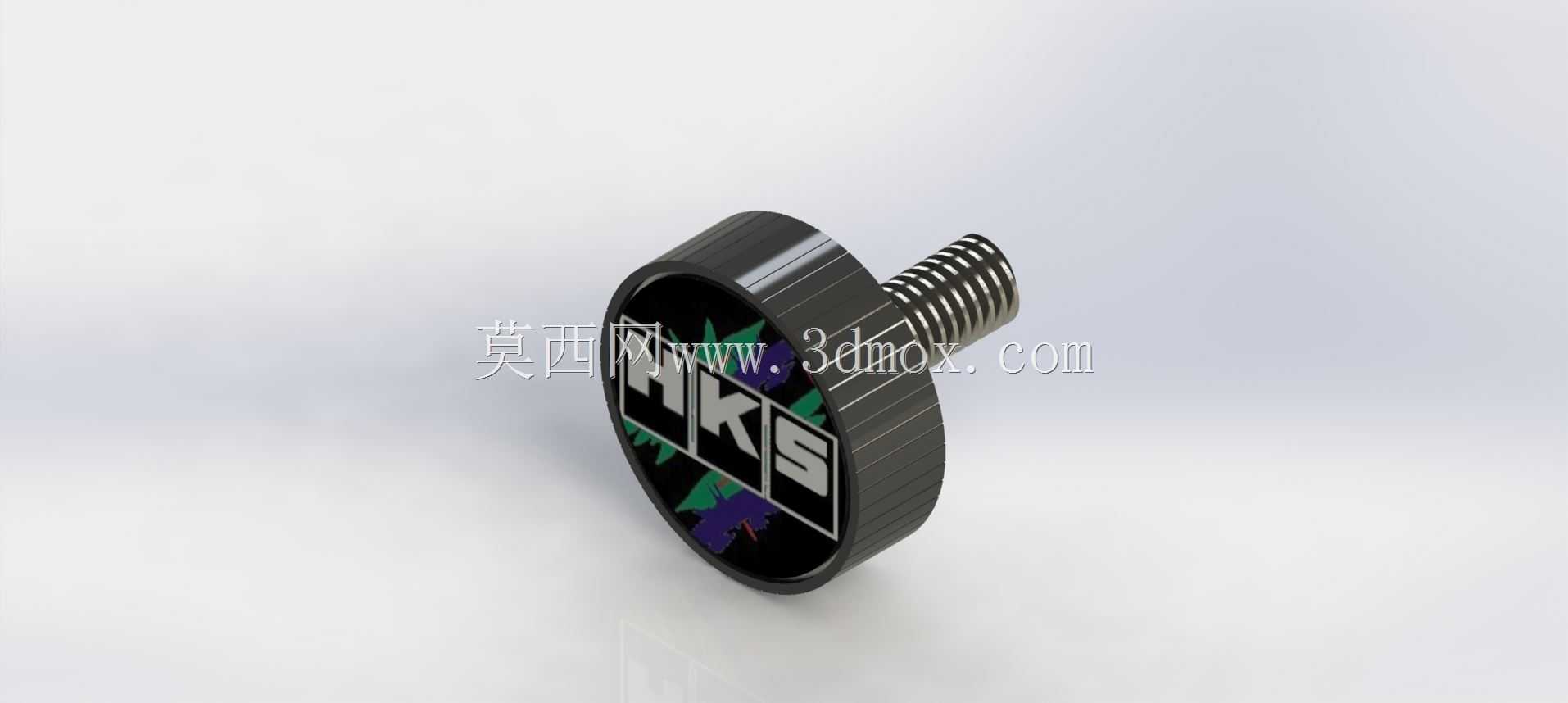

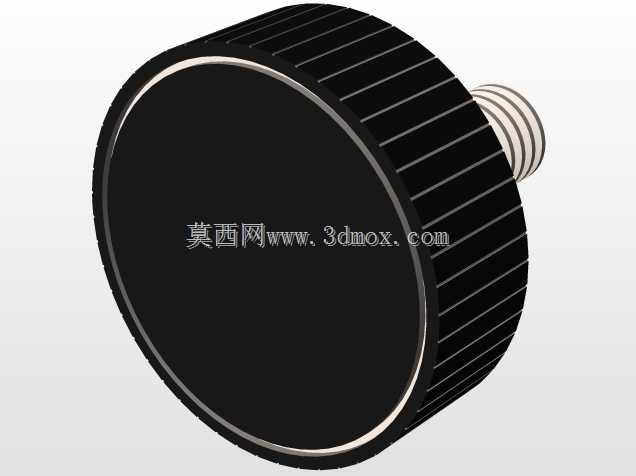

　　外形上，产品由圆盘形操作头和同轴外螺纹接杆组成。操作头外缘采用连续周向滚花，目的不是装饰，而是在戴手套或手上有油污时仍能获得足够摩擦力，避免拧紧或松开过程中打滑。圆盘正面可容纳标识区，用于标注流向、品牌或规格，便于装配人员在多管路并排布置时快速识别。接杆部分为标准外螺纹结构，旋入对应内螺纹座后，可通过端面垫圈或螺纹密封胶形成密封；螺纹长度按常用壁厚和基座深度预留，既保证足够啮合圈数，又避免过长顶坏内部流道。

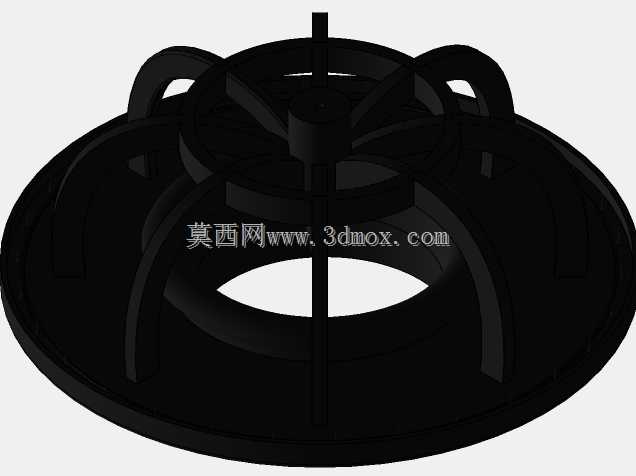

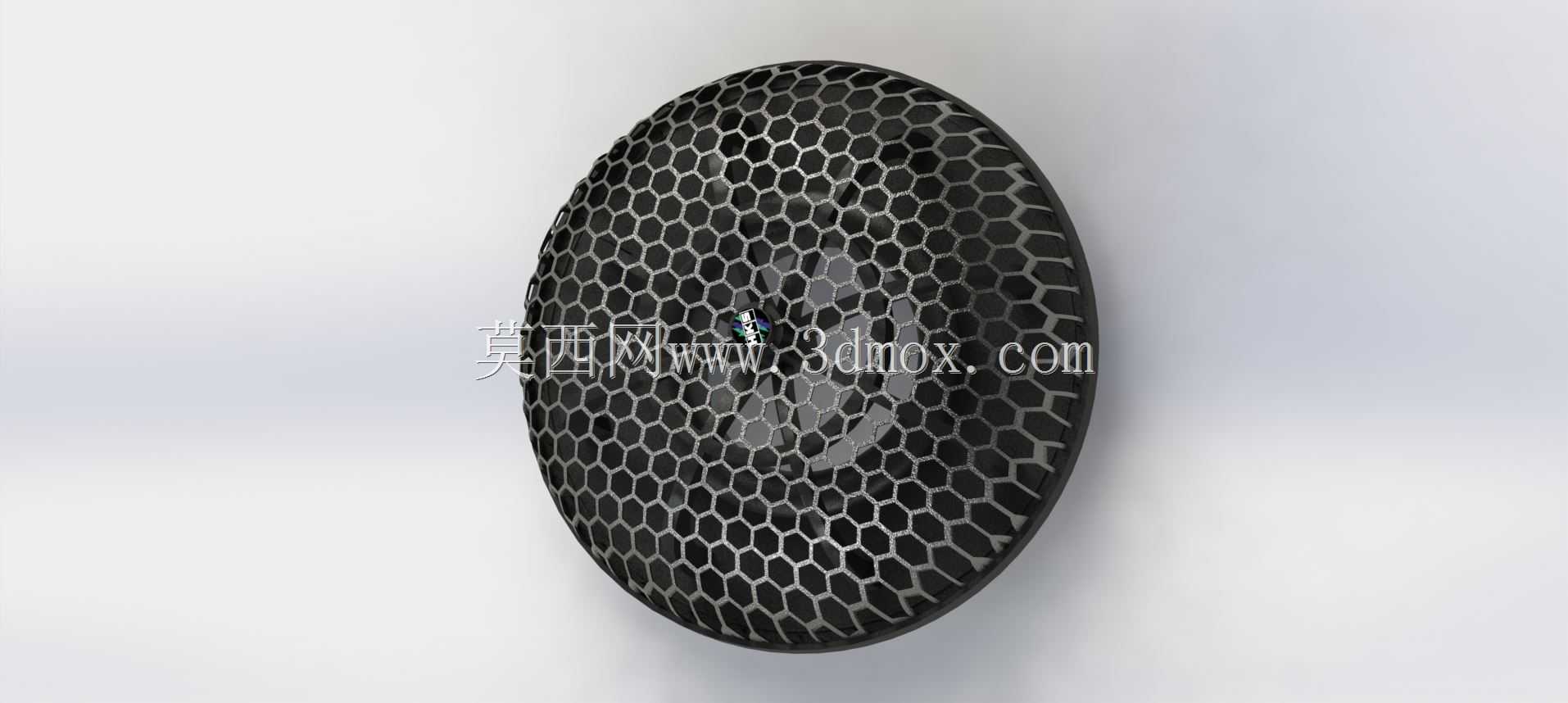

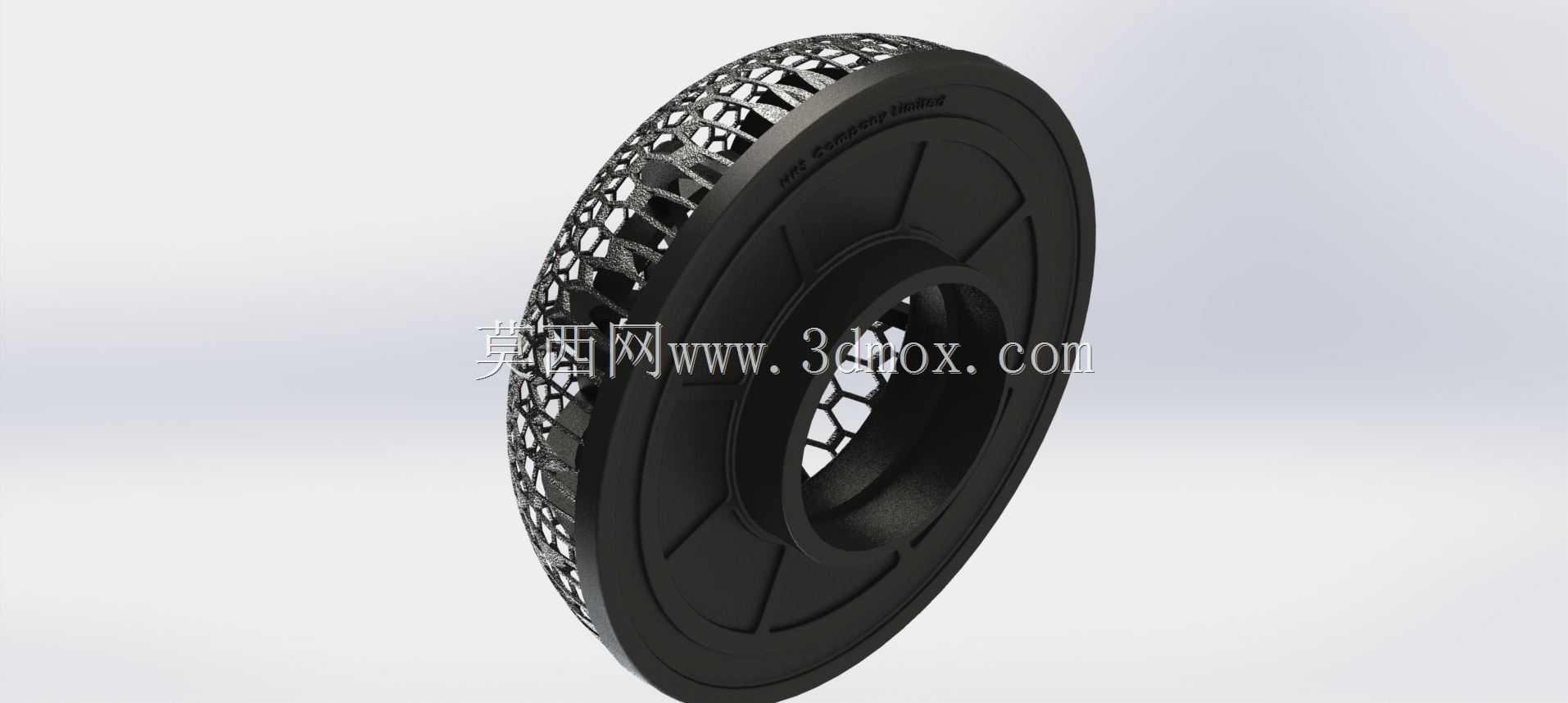

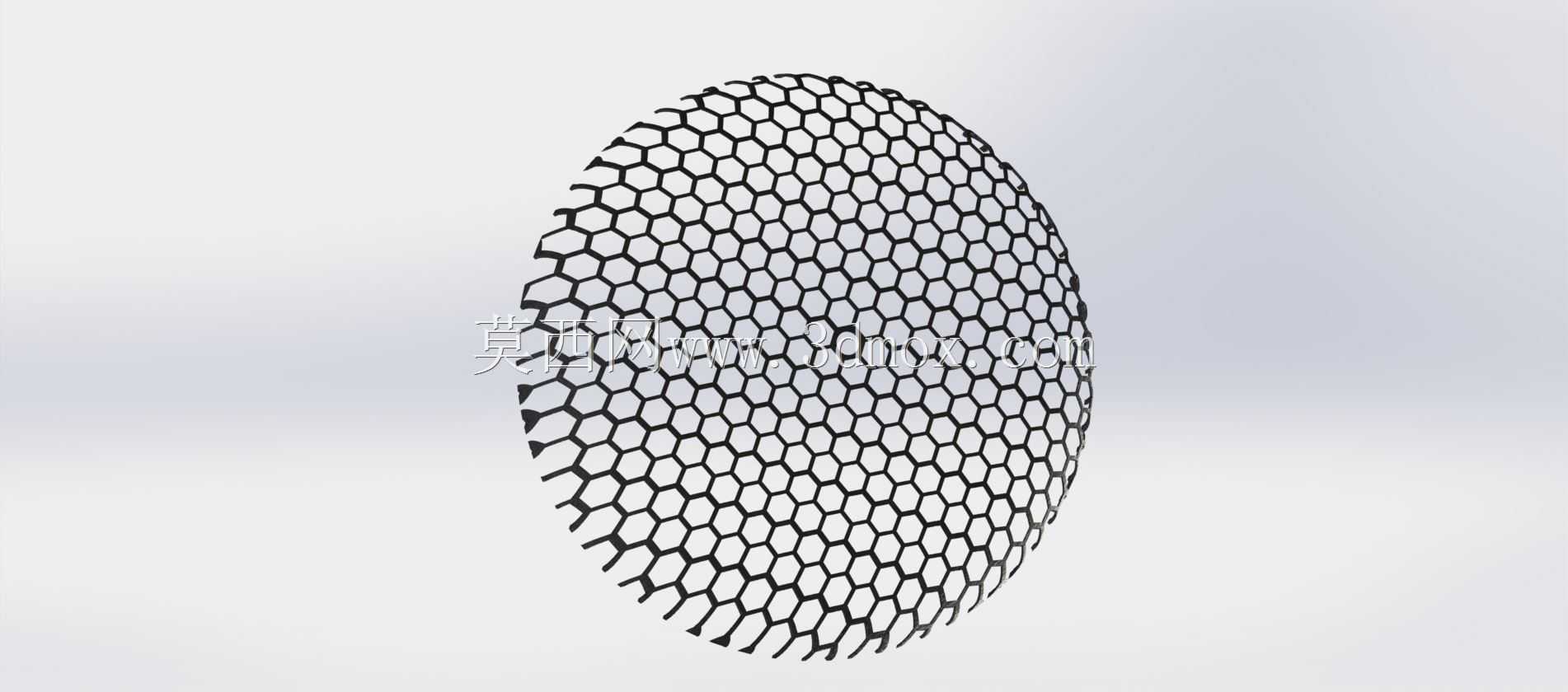

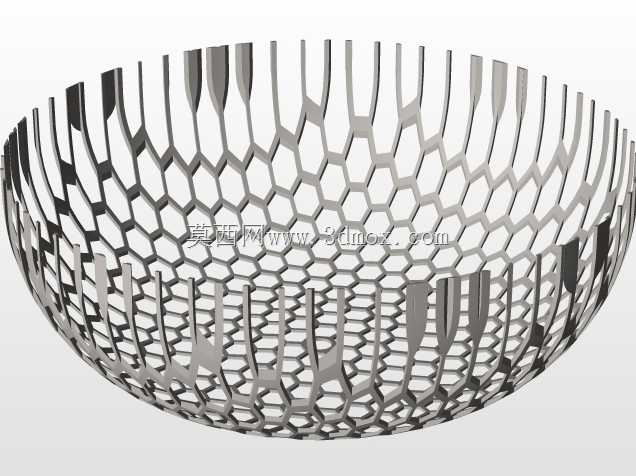

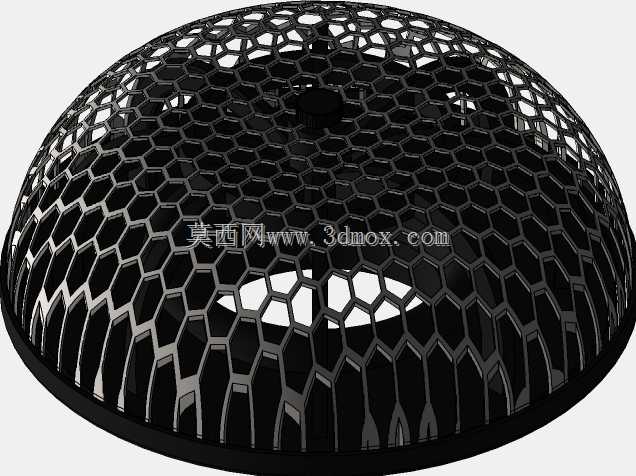

　　内部流道设计遵循短路径原则。介质从螺纹端进入后，经过滤区域再由操作头一侧或侧向通道输出，压损主要集中在过滤截面。为兼顾通流能力与拦截效果，过滤区域需要在有效面积、孔径和结构强度之间平衡：孔径过小会造成压差快速上升，孔径过大则无法拦截颗粒；有效面积不足时，污染物短时间内就会覆盖滤网，增加清洗频次。工程建模时通常会把滤网支撑筋、端部台阶和螺纹退刀槽一并建出，因为这些细节决定了零件能否按常规工艺加工，也影响流体在局部是否形成涡流。

　　安装边界方面，圆盘头直径决定所需手操作空间，螺纹公称直径决定底孔或基座规格，总长度则关系到外侧安全距离。若器件安装在面板附近，需要确认旋钮最大外径与相邻接头、线束或罩壳不发生干涉；若用于旋转部件附近，还要核对拧紧后露出长度，避免振动触碰。外螺纹轴线与圆盘端面的垂直度是关键形位要求，偏差过大时会导致密封面贴合不均，运行中出现渗漏。滚花区域不应延伸到密封配合面，端部锐边需倒钝，以减少装配划伤和维护损伤。

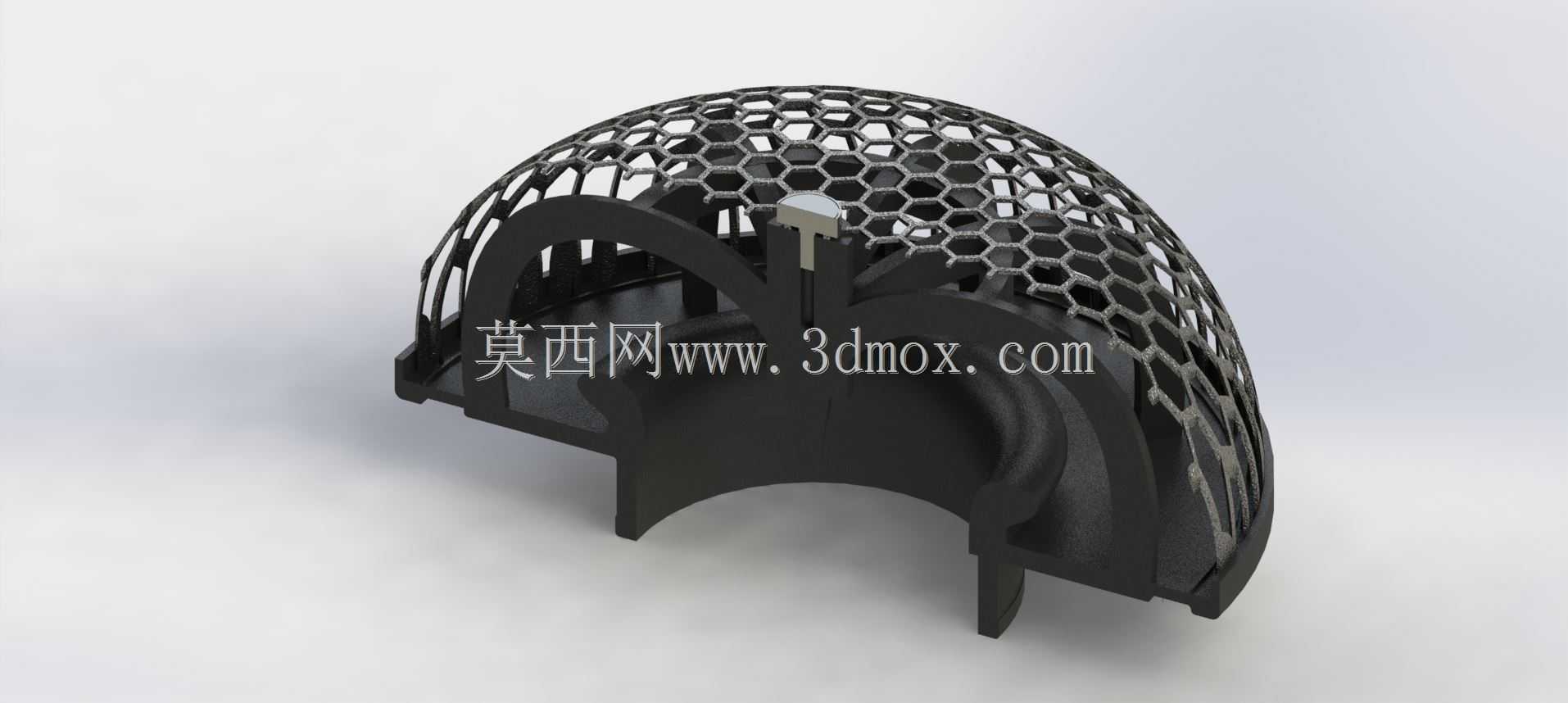

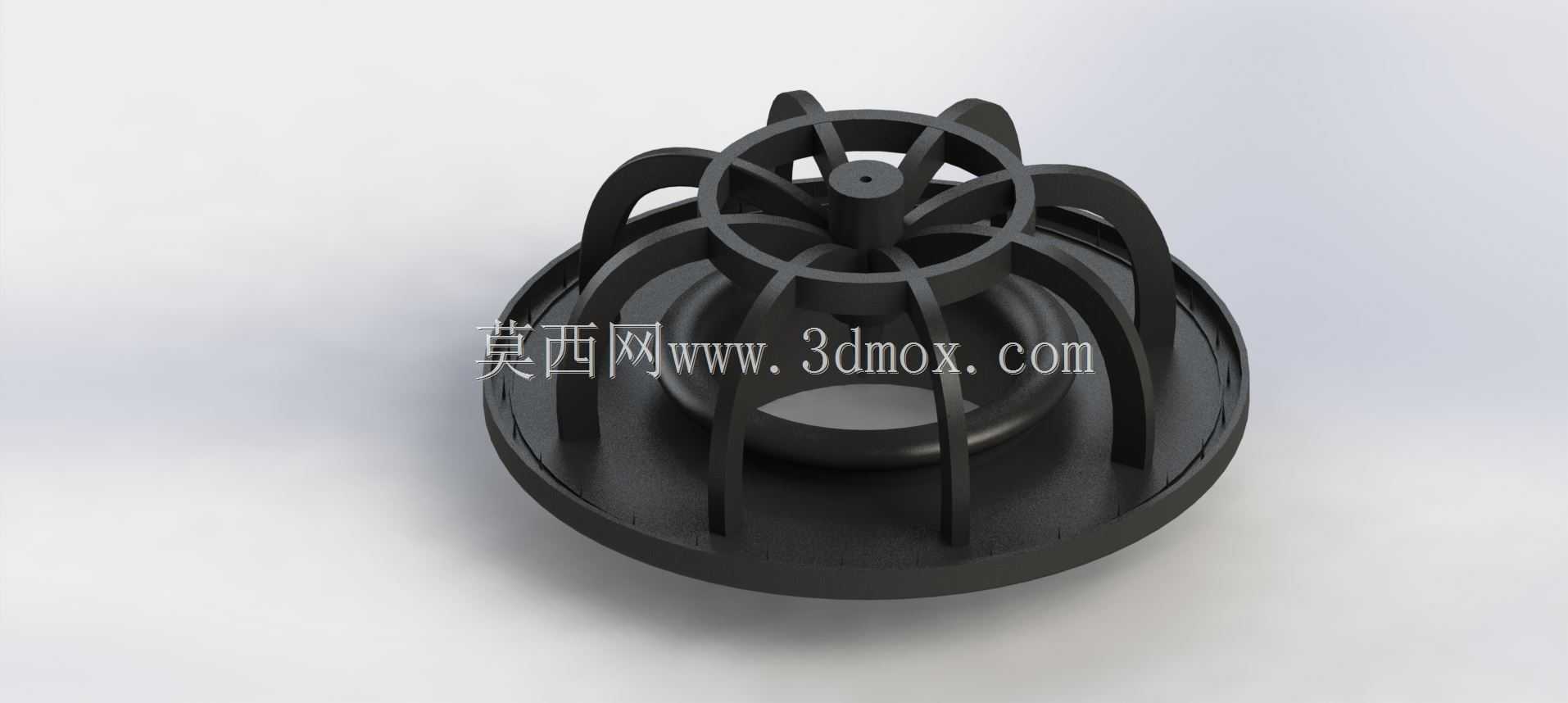

　　从建模思路看，先以回转体建立主体轮廓，再按螺纹规格生成接杆，随后在头部外缘阵列滚花齿。正面标识区采用凹入平面处理，可通过激光标刻或嵌件实现。内部过滤腔不宜做成完全封闭的不可见实体，结构设计阶段应保留可拆解或可清洗的装配关系，哪怕最终模型用于展示，也要让支撑筋、限位台阶和滤网压边符合真实装配逻辑。对于需要3D打印验证的方案，滚花齿宽、最小壁厚和滤网支撑宽度都应控制在可成型范围内；对于机加工方案，则要考虑刀具可达性，避免内部出现无法加工的尖角窄槽。

　　在选型配合上，该器件适合与内螺纹阀体、管路接头、面板安装座或传感器采样口配套。使用时先确认介质类型、工作压力和温度范围，再选择相应滤网精度和密封材料。若用于气路，重点关注颗粒脱落对下游精密元件的影响；若用于液路，则要考虑积液、排污和清洗便利性。模型把旋钮、螺纹、过滤腔和标识面整合为一体，能够帮助结构设计人员在整机布局阶段直接校核操作空间、连接方向和维护路径，也能作为小通径过滤元件方案评审时的直观参照。
