锥形通气滤芯总成结构设计方案

项目分类:过滤器 发布时间:2022-03-28 ID:593247
  • 锥形通气滤芯总成结构设计方案
  • 锥形通气滤芯总成结构设计方案
  • 锥形通气滤芯总成结构设计方案
  • 锥形通气滤芯总成结构设计方案
  • 锥形通气滤芯总成结构设计方案

  在气动系统、小型内燃机进气端以及需要平衡腔体内外气压的设备上,通气部位往往不能直接裸露。粉尘、水雾、纤维碎屑一旦随气流进入阀岛、气缸或曲轴箱,磨损会在短时间内放大,密封面拉伤、节流孔堵塞、润滑油污染等问题都会接踵而至。这类位置需要的不是大流量工业除尘器,而是体积紧凑、阻力可控、更换方便的通气过滤元件。图中所示的锥形结构正是围绕这一需求展开,把过滤面积、安装空间和维护便利性放在同一张结构关系里权衡。

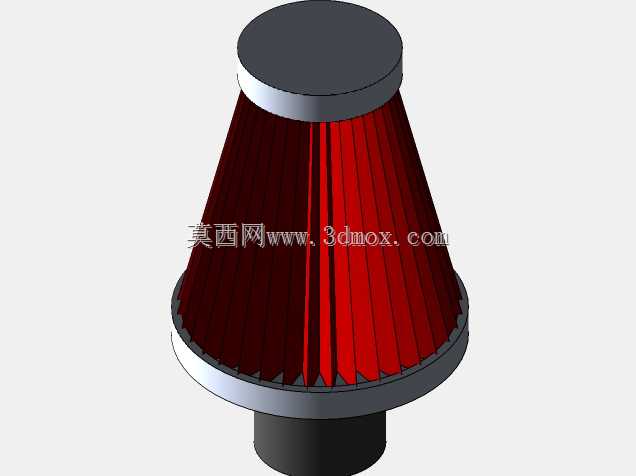

  从外形看,滤芯主体采用上小下大的锥台布置,而非常规圆柱。这样处理并非单纯追求造型差异:在相同总高条件下,锥面展开面积大于同顶径圆柱面,褶皱滤材可获得更大有效通流面积;同时下法兰直径更大,能与底部接口形成稳定支撑,减少滤芯在脉冲气流或振动工况下的悬臂晃动。顶部为封闭端盖,外缘做圆角过渡,避免滤材上端直接暴露;底部设置环形端盖和中心插管,插管用于插入设备的通气口,环形端盖则承担轴向定位与贴合密封。

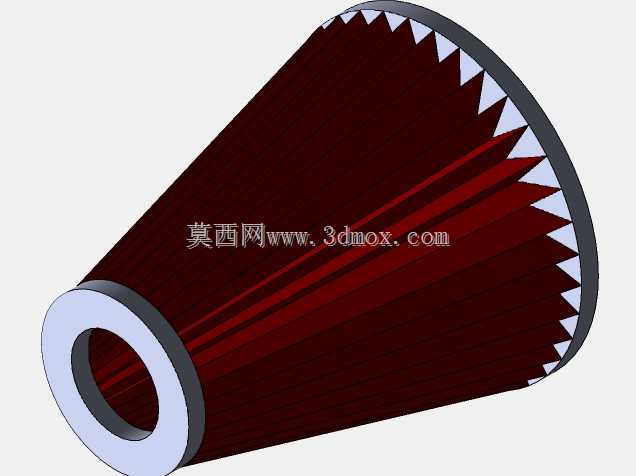

  滤材部分以密集褶皱形式围成锥面。褶皱方向沿母线布置,单条折痕从上端盖延伸至下端盖,折距均匀。这样的排布有两个工程意义:其一,气流可沿周向任意位置穿过滤材,入口面积不受单一方向限制;其二,灰尘在褶峰外侧沉积时,锥面具有自然滑落趋势,维护时用压缩空气由内向外反吹,颗粒更容易沿斜面脱离,而不是卡在等直径圆柱褶皱的根部。端盖与滤材之间通过包边或粘接区形成封闭边界,保证未经过滤的空气不会从端部短路进入洁净侧。

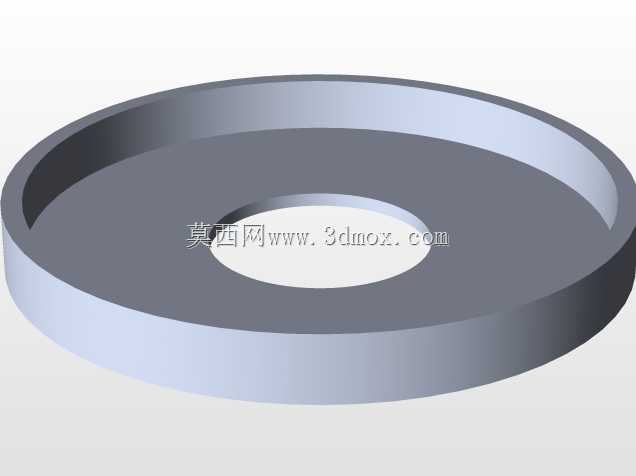

  上端盖采用平板圆形结构,厚度方向兼顾刚性与密封。它的作用不是提供接口,而是封闭滤材顶端并作为拆装时的受力面。实际结构中可在端盖内侧增加压环,把滤材上端夹紧,避免长期受气压脉动后出现松脱。下端盖尺寸明显大于中心插管,既像一个限位法兰,又能在安装后遮挡接口周边缝隙。若用于发动机舱或工程机械,该端面还可作为视觉防护边,防止泥水直接顺着插管根部渗入。

  中心插管是整个总成的安装边界核心。其外径需与设备侧的橡胶管、快插接头或内孔形成配合,长度则要保证插入后有足够重叠量,避免在振动中脱出。插管根部与下端盖交接处应设置圆角或加强环,因为这里承受滤芯全部重量和侧向加速度,是应力集中最明显的位置。若壁厚偏薄,长期使用后可能出现根部裂纹;若过度加厚,又会在表面形成缩痕并增加材料成本。建模时需要把插管内径、壁厚、过渡圆角和下端盖厚度作为一组参数联动,而不是孤立绘制。

  在选型层面,这种锥形通气过滤器适合安装空间高度受限但允许较大底部直径的位置。例如移动式空压机的箱体呼吸口、小型柴油机的进气预滤位置、气动控制柜顶部的通气帽,以及粉体设备料仓的排气口。它的流向通常有两种:一种是外界空气经滤材进入设备内部,用于进气;另一种是设备内部气体经滤材排到外界,用于呼气。两种工况对滤材支撑方向要求不同,若以内腔为正压侧,褶皱需承受向外张开的力,端盖夹持宽度应适当加大;若以外侧为正压侧,褶皱会被压向中心骨架,内部支撑圈的密度就要提高。

  设计思路上,不能只把它看成一个“圆锥加褶”的外观件。滤材褶皱数量决定了有效过滤面积,而面积又直接影响初始压降。在相同流量下,面积越大,面风速越低,容尘能力和寿命通常越好;但褶数过密会使褶间通道变窄,灰尘容易搭桥,反而增加阻力。锥形结构让下部褶间距大于上部,这在一定程度上缓解了下部积灰更严重的问题,因为靠近下端的气流速度和颗粒浓度往往更高。

  尺寸边界需要围绕设备接口反推。先确定插管外径和有效插入深度,再根据允许压降估算所需滤材面积,随后选择锥角。锥角过小,锥形优势不明显,整体接近圆柱;锥角过大,下端盖直径会迅速增加,可能与周边管线、罩壳或螺栓发生干涉。总高同样受安装位置限制,尤其在发动机舱内,滤芯上方常有机罩或隔热板,必须预留手指抓取或工具操作空间。上端盖直径虽小,却决定了顶部安全距离;下端盖直径则影响安装孔周边的平面布置。

  从三维建模角度看,该模型适合用参数化方式完成。先绘制上下端盖轮廓和中心插管,再建立单片褶皱纹面,沿锥面进行周向阵列。阵列时要注意褶皱在上下端直径不同时的几何收敛,不能简单按圆柱面展开,否则上部会出现褶皱重叠或间隙不均。端盖包边区可通过曲面剪裁和加厚实现,以真实反映滤材被夹持的形态。若后续要做工程图,还需补充滤材厚度、折深、折数、密封面粗糙度以及插管配合公差,这些信息比单纯的外观渲染更有选型价值。

  在实际应用中,该类滤芯还需考虑更换周期指示。小型设备通常不设压差表,维护人员依靠外观积灰和通气阻力判断;而在连续运行的气动母线上,可在过滤器后端加装压力传感器或真空开关,当滤芯堵塞导致压降超过阈值时给出信号。此时,过滤器本身的接口尺寸、密封形式和初始阻力曲线就必须与传感器选型匹配。锥形结构因通流面积较大,在相同污染程度下压降上升相对平缓,有利于延长维护间隔。

  材料组合也影响结构细节。滤材可选滤纸、无纺布或金属网,分别对应普通防尘、油雾环境和高温颗粒工况。上下端盖若采用金属件,表面需做防锈处理;若采用橡塑或尼龙材质,则要兼顾耐温与抗老化。中心插管若插入橡胶管,外表面应避免尖锐分模线;若采用螺纹连接,则需在根部设计扳手位或六角结构。不同材料的收缩率和装配方式不同,三维阶段就应把密封槽、倒角和拔模斜度考虑进去,避免到样机阶段再反复修改。

  总体而言,这款锥形通气过滤器的价值在于用简洁几何关系解决紧凑空间内的通气与防护问题。上封闭、下插管、锥面褶皱和环形端盖共同构成清晰的传力与流道边界。对结构工程师而言,建模重点不在复杂曲面,而在褶数、锥角、插管配合和端盖夹持之间的平衡;对设备选型人员而言,则应关注安装方向、允许压降、维护空间以及接口尺寸是否与现场管路一致。把这些约束落实到三维模型中,得到的就不只是一个展示件,而是可直接用于装配校核和方案沟通的功能结构。
