HC49贴片式石英晶体谐振器结构造型

　　在数字电路的时钟树设计里，HC49封装的贴片石英晶体属于很常见的时基元件，它依靠石英晶片的压电效应产生稳定的机械谐振，再把机械振动转换成电信号，为微控制器、通信接口、计时电路提供基准频率。这类元件早期多采用直插引脚，后来随着板卡组装向SMT回流焊工艺迁移，贴片版本把引脚弯折到封装本体底部两侧，既保留了原有晶片尺寸带来的频率稳定性，又省去了波峰焊和通孔插装的工序，在消费电子、工业控制板、仪表模块里都能看到它的应用。

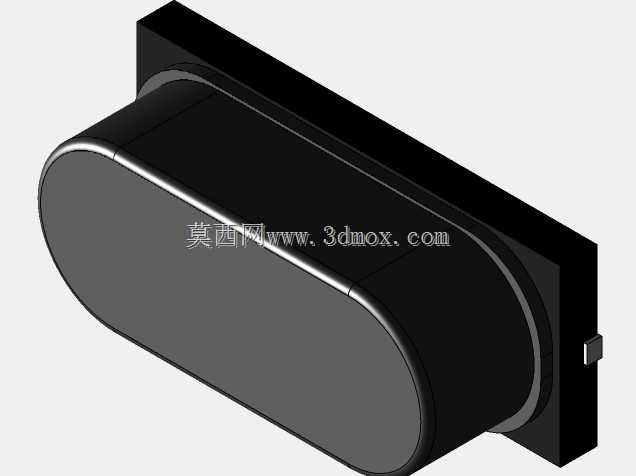

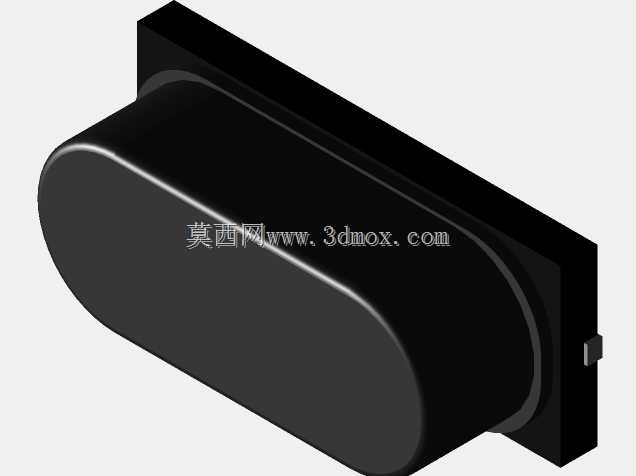

　　从三维结构上看，模型主体由一个长圆形的黑色密封外壳和底部基座组成。外壳采用扁平胶囊状轮廓，两端为半圆封头，中间为平直段，这种造型来自内部圆形石英晶片的布置方式：晶片沿长轴方向悬空固定，外壳内部形成低应力的密闭腔体，既保护晶片不受潮气和粉尘影响，也减少外界机械冲击对振动节点的干扰。外壳侧壁与基座结合处形成一圈台阶，建模时需要注意该台阶的拔模方向与圆角过渡，实际生产中这一区域是封焊或压合位置，尺寸偏差会直接影响密封性。

　　底部基座承担两个作用：一是固定晶片和电极引线，二是提供贴片焊接的端子。模型中两侧伸出的小型金属端电极位于基座底面边缘，电极宽度和伸出长度需要匹配PCB焊盘图形。布线时，两个焊盘通常对应振荡器放大器的输入与输出端，焊盘之间要预留完整地平面隔离，避免高频信号串扰；元件本体下方不建议走高速信号线，因为金属外壳与内部电极之间存在寄生电容，走线穿过会改变负载电容参数，进而造成起振时间变长或频率偏移。

　　选型阶段，结构工程师更关注安装边界而不是内部电路。该类元件在PCB上占据的投影为长圆形外加两端焊盘，高度方向要考虑外壳顶部与外壳内壁、屏蔽罩或相邻高元件之间的安全间隙。由于贴片晶振在回流焊过程中会经历高温，外壳与基座材料的热膨胀系数需要匹配，否则冷却后可能产生内部应力，导致频率温漂加大。三维建模时可把外壳设为统一实体，再在基座底部切出电极区域，分别赋予金属镀层材质；长圆形主体可通过草图拉伸后对两端做半圆约束，再对棱边添加小倒角，还原真实元件的冲压边缘。

　　在板级装配中，这类元件对机械振动比较敏感。如果设备用于电机驱动、车载或便携场景，布局时应尽量远离板边、螺丝柱和冲击传递路径，必要时在元件周围增加接地焊盘或点胶固定，但胶量不能覆盖顶部可焊区或排气位置。对于时钟精度要求较高的电路，还要结合外接负载电容计算总电容值，把PCB走线电容、引脚电容和晶体本身负载电容一并纳入，否则谐振器可能工作在非预期频率点。

　　从建模练习角度看，这个模型并不复杂，但很适合训练电子元件的参数化表达。可以把总长、总宽、本体高度、电极宽度、端电极间距设为关键变量，后续切换不同频率或不同厂家的HC49贴片晶振时，只需调整参数即可生成新规格。外壳表面可做轻微哑光质感，电极部分使用金属亮色，底部与PCB接触的平面保持平整，这样在装配体中检查干涉时能够准确反映真实贴装高度。对于需要做整机数字样机的人来说，把这类常用无源器件建得规范，能显著提升PCB装配检查和热分布分析的可信度。
