HIH-5030低压湿度传感器结构设计

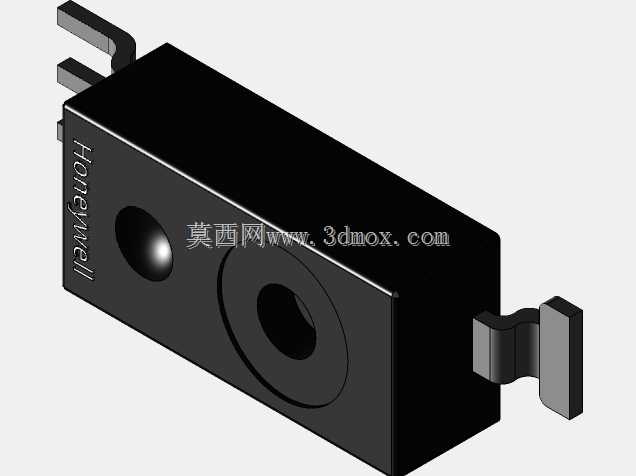

　　在做便携环境监测终端的结构堆叠时，最先要敲定的就是湿敏元件的占位与安装方式，HIH-5030这类贴片式低压湿度传感器，在手持温湿度记录仪、小型暖通回风检测节点、仓储环境采集板里用得很普遍。它不需要额外的信号调理转接板，本体直接承载湿敏探测与信号输出功能，给结构设计省出了不少板上空间。从三维结构上看，它的主体是方正的黑色塑封壳体，侧面印有品牌标识，正面预留了两个功能开孔：较大的开孔是湿敏介质的通气窗口，环境气流可以直接接触内部感湿材料，较小的开孔对应内部光路或元件定位位，两个开孔的位置都避开了引脚焊接区，在做壳体开窗对位时，只要把主通气孔对准设备外壳的防尘格栅区域，就能保证湿度响应速度，不会因为外壳遮挡出现检测滞后。

　　两侧伸出的弯折贴片引脚是结构设计里的关键边界，这种鸥翼式引脚既承担电气连接，也在回流焊过程中提供机械定位，建模时要严格还原引脚的弯折高度与外伸长度，焊盘布局要匹配引脚共面度公差，避免焊接后出现本体浮高、偏位。实际选型时，这类传感器的安装边界要同时考虑三维方向的避让：本体厚度方向要和设备外壳内壁预留足够的气流间隙，不能让外壳内壁直接贴死通气孔；引脚外侧要预留贴片吸嘴的取件空间，周边0.5毫米范围内不要布置过高的电容、接插件，防止贴装时干涉。在工业现场的应用场景里，它常被布置在设备的通风路径上，比如新风控制柜的侧板内侧、农业大棚采集终端的百叶仓内，依靠自然扩散让空气接触感湿面，不需要主动气泵，靠低功耗特性实现长期在线监测。设计思路上，

　　这款传感器把感湿单元、处理电路集成在同一塑封体内，省去了传统分体式湿度探头的安装支架与引线，整体外形紧凑，适合高密度PCB布局。做结构校核时，要注意本体的棱角与安装槽的配合公差，塑封本体的外形尺寸要按标称值留取0.1毫米的装配余量，防止批量生产时壳体卡滞；引脚的弯折弧度不能随意简化，三维建模时要保留根部的圆角过渡，这部分结构直接影响焊接后的应力释放，设备在经历温变循环时，圆角可以分散焊点应力，降低引脚断裂、焊点脱落的风险。在不同的设备里，它的安装姿态也有讲究：在手持设备中尽量让通气孔朝向斜下方，减少灰尘直接沉降在感湿面上；在固定安装的控制柜里，可以让通气孔正对通风流向，加快湿度交换速度。它的低压供电特性也适配电池供电的便携设备，

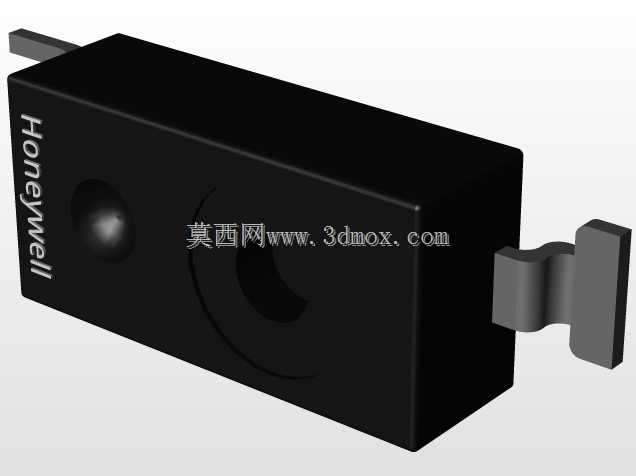

　　结构设计时不需要为它预留散热结构，塑封本体的工作温升很低，周边元件的热辐射要尽量避开，不要把它布置在功率电阻、稳压芯片的正上方，防止局部热源造成湿度检测偏差。从三维模型的细节还原来看，壳体表面的标识凹槽、开孔的沉台结构、引脚的表面折弯纹理都做了写实还原，导入装配环境后可以直接模拟整机装配干涉，检查传感器与外壳、PCB、周边元件的位置关系，也能用来导出安装定位尺寸，指导PCB封装绘制与设备外壳的开窗设计。对于做环境检测类设备的结构工程师来说，这类元件的三维模型不只是外观示意，更是验证装配工艺、通风路径、焊接可行性的核心参考，把它放进整机数字样机里，就能提前发现通气孔遮挡、引脚与焊盘错位、贴装空间不足等实际生产中会遇到的问题，减少后续打样迭代的次数。
