BMP180数字压力传感元件LGA封装结构

　　在消费级便携设备与小型工业检测终端的板级布局里，气压感知单元的选型往往卡在体积、功耗与测量精度的三角平衡上，BMP180这类LGA封装的数字压力传感器，正是为破解这一矛盾而生的典型元件。它的核心功能是通过内置的压敏单元采集环境绝对气压，再经片上信号调理与模数转换，直接输出可被主控读取的数字气压值，同时可结合温度补偿算法换算出海拔高度，也能间接推算垂直方向的位移变化。

　　从实际落地场景看，这类元件大量出现在户外手持GPS设备中，用来修正卫星定位在高程维度的误差；在智能手机与可穿戴设备里，它能辅助实现楼层级的室内定位，也能为运动手环提供爬楼计数、垂直速度监测的数据源；在小型无人机的飞控系统中，气压数据是定高飞行的关键参考，即便GPS信号短暂丢失，也能依靠气压变化维持相对高度稳定；甚至在简易气象站、暖通空调的风压监测节点里，也能见到它的身影。

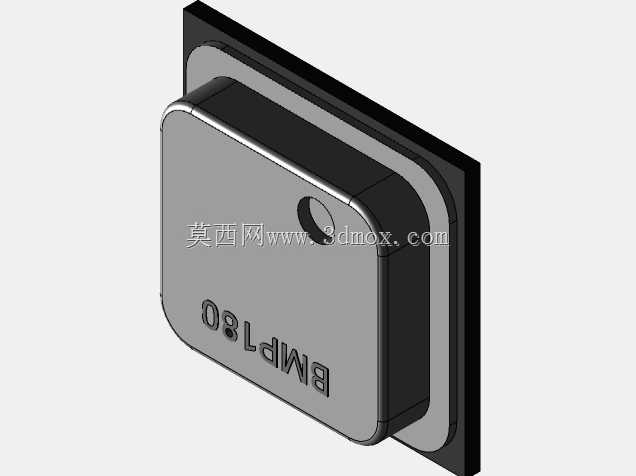

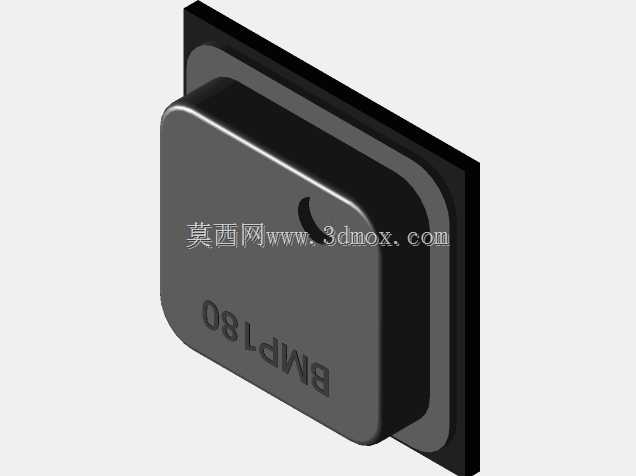

　　设计这类元件的三维结构时，首先要锚定LGA封装的物理边界。整体为方正的贴片式壳体，边角做了微小的圆弧过渡，避免封装应力集中，同时适配SMT回流焊的工艺要求。壳体表面预留的丝印区域清晰标注型号标识，生产环节可通过视觉识别完成来料校验与贴装定位，底部的焊盘阵列完全遵循标准LGA布局，焊盘间距、尺寸与阻焊层开窗都严格匹配贴片钢网设计，工程师在绘制PCB封装时只需对照规格书完成焊盘映射，无需额外调整开孔补偿。

　　建模过程中需要重点还原封装的分层结构：最外层是黑色塑封壳体，起到绝缘、防尘与物理防护作用；内部包裹着压敏MEMS芯片与信号调理ASIC，二者通过微细金线实现电气连接；底部的陶瓷或树脂基板承载焊盘与内部走线，基板与塑封体的结合面要保证平整，否则过炉焊接时容易出现虚焊或封装翘曲。模型中壳体的厚度、基板的突出量都要按实物比例还原，这些尺寸直接决定了贴装后元件在PCB板上的占用高度，对于内部空间极度紧凑的手环、耳机类产品，高度方向的0.1毫米偏差都可能导致外壳装配干涉。

　　从安装边界来看，该元件采用表面贴装方式，无需在PCB上开设通孔，焊接区域周边要预留足够的器件间距，一方面避免相邻高大元件遮挡气压感应孔，影响气压采集的响应速度，另一方面也要留出返修加热的操作空间。在结构堆叠时，感应孔对应的壳体上方不能被密封结构完全覆盖，通常会在设备外壳上对应位置开设微小的通气孔，同时搭配防水透气膜，既保证外界气压能够顺畅传递到敏感元件，又能阻挡汗液、灰尘进入内部。

　　功能特性上，这款传感器的数字输出接口省去了外部ADC采样电路，主控只需通过I2C总线即可完成数据读取，大幅简化了外围电路设计。片上集成的温度补偿单元能在宽温范围内修正气压测量的温漂，建模时虽然不需要还原内部电路逻辑，但要在结构上体现温度传感器与压敏单元的邻近布局，这种设计正是为了让温度采集点尽可能靠近压力敏感区，提升补偿的准确性。低功耗模式下的短暂工作特性，也决定了它在板级布局时可以靠近主控放置，无需考虑长走线带来的信号干扰，因为数字信号本身的抗干扰能力远强于模拟输出。

　　在进行整机结构验证时，三维模型的作用尤为关键。将该传感器模型导入设备整体装配后，可以检查外壳通气孔与元件感应区的对中度，评估密封泡棉的压缩量是否会堵塞通气路径；也能模拟跌落工况下，周边元件是否会挤压传感器壳体，导致塑封体开裂或内部MEMS结构损坏。对于需要做三防涂覆的电路板，还要在模型中标注传感器的禁涂区域，避免三防漆覆盖感应孔造成测量失效。

　　这类微型传感元件的结构看似简单，却处处体现着半导体封装与板级集成的工程权衡。方正的外形兼顾了晶圆切割的利用率与贴装设备的夹持便利性，微小的封装尺寸在保证测量性能的前提下，最大限度压缩了对板卡空间的占用，而标准化的LGA封装则让它能够兼容通用的SMT产线，无需额外的工艺投入。无论是做设备选型时的空间校核，还是PCB设计阶段的封装建库，精准的三维模型都能提前规避装配阶段的诸多隐性问题。
