北川BB210三爪卡盘精密夹持机构

　　在数控车床、回转类加工工位以及自动化上下料单元中，卡盘的刚性、定心精度与重复装夹一致性直接决定工件的尺寸稳定性。北川BB210三爪卡盘属于典型的中规格动力卡盘结构，其本体采用圆盘式布局，正面均布三组滑座与卡爪导向槽，中心设置工件定位通孔，背面预留与主轴端面对接的安装止口与螺栓孔，整体围绕高速回转、大夹紧力输出和长期耐磨使用进行结构平衡。

　　从实际加工场景看，这类卡盘多用于棒料、盘套、法兰坯、短轴类零件的外圆夹持，也可通过反爪或软爪修配实现内撑装夹。在普通车削工序中，它承担工件与主轴之间的扭矩传递；在铣车复合或带动力刀塔的设备上，卡盘还需在断续切削、换向冲击和较高转速下保持夹持中心不漂移。三爪同步运动的优势在于装拆便捷、对中性好，对毛坯圆度较好的棒料尤其高效；若配合镗削后的成型软爪，则可进一步降低薄壁件装夹变形，使夹紧力更均匀地分布在接触弧面上。

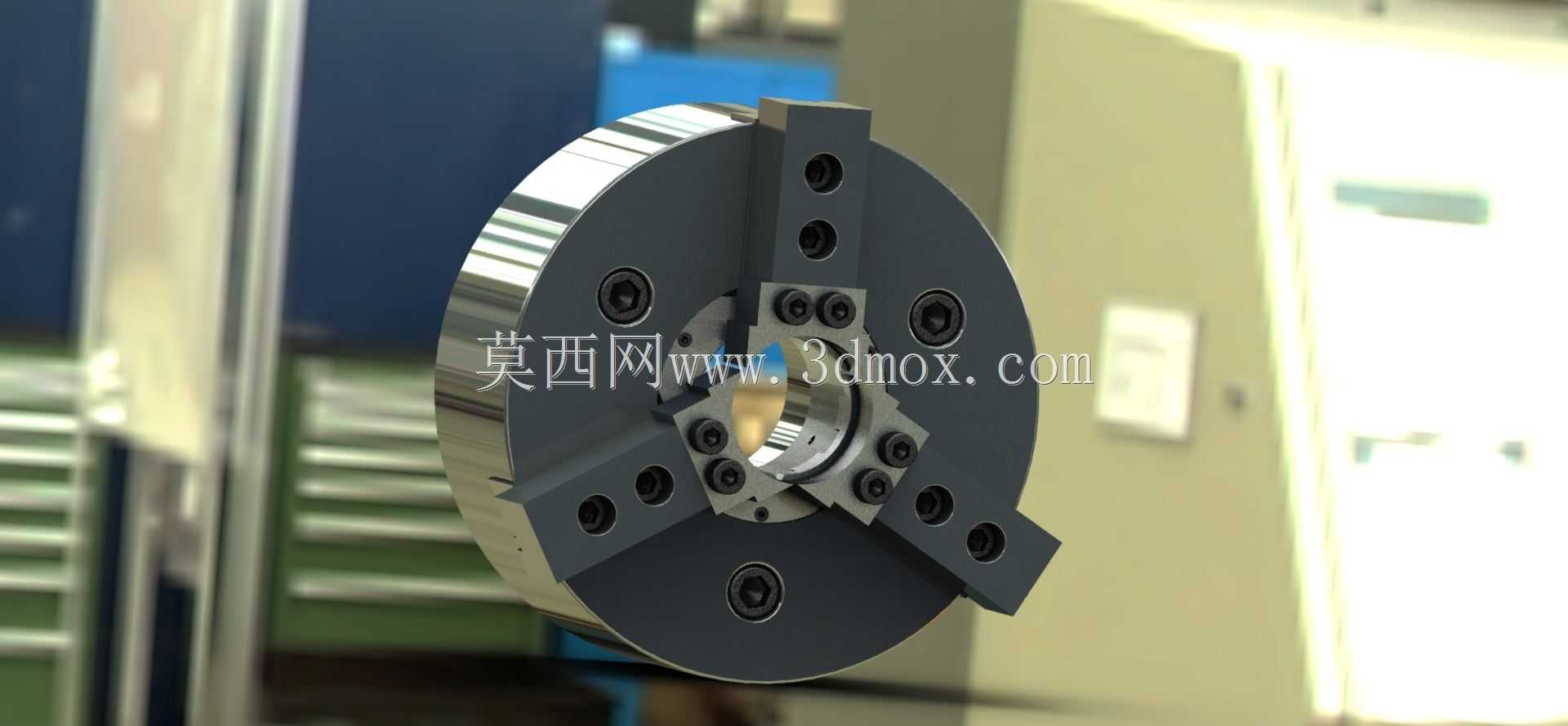

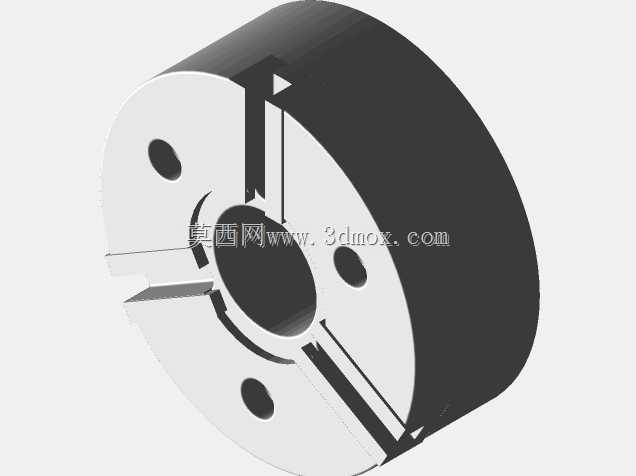

　　该模型在结构表达上突出了卡盘的几个关键部位。盘体外侧可见多组紧固螺钉与配重式轮廓，既用于内部机构的轴向锁紧，也兼顾高速旋转时的质量分布；正面三个滑座呈120°布置，滑块与卡爪通过T型槽或锯齿连接面结合，能够根据工件直径调整爪位。中心区域的小直径孔用于穿过棒料或容纳定位元件，周围的螺钉孔、油嘴位和防尘结构则体现了动力卡盘对润滑、密封与维护的要求。模型对卡爪、楔心机构、连接螺栓和端面台阶均有较清晰的几何交代，适合用于设备布局校核、夹具方案演示或机床主轴接口匹配。

　　设计这类卡盘时，首先要处理的是夹紧力与回转转速之间的矛盾。高转速下卡爪会产生离心力，若盘体材料、滑座配合和爪重控制不当，实际夹持力会随转速升高而衰减，严重时会造成工件松动。因此结构上通常会在盘体上设置较大的中央承载区，使楔式增力机构靠近回转中心，同时让三个滑座在经淬硬磨削的导向面内运动，减小侧向间隙。卡爪安装面需要具备足够的接触刚度，锯齿或T型槽位置要避开高应力区，螺栓预紧后不能在反复加载下出现微动磨损。

　　从安装边界看，选用此类卡盘不能只看夹持直径。后端止口直径、端面螺栓分布圆、通孔直径、主轴拉管连接尺寸以及最大回转外径都会影响整机适配。若卡盘外径过大，可能与刀塔、护罩或尾座发生干涉；若通孔不足，则无法通过长棒料；若背面连接尺寸与主轴前端不匹配，即使能够通过过渡盘连接，也会增加悬伸长度，削弱系统刚性。三维模型在这方面的价值在于可直接测量盘体厚度、爪座行程范围、外轮廓包络和中心孔位置，提前判断换型空间。

　　在功能特性上，三爪同步卡盘并不追求万能装夹，而是强调在一定直径范围内快速、稳定地完成规则回转体夹持。对于粗加工，它需要承受较大的切削扭矩和振动，盘体与滑座材料、热处理以及润滑路径必须可靠；对于精加工，重点则转化为微跳动控制和重复定位精度。软爪修镗是现场常用手段：在实际夹紧压力下镗出与工件直径接近的弧面，可使三爪接触状态更贴合，减少因毛坯尺寸波动造成的偏心。模型中卡爪与滑座的分体式表达，正适合说明这种可更换、可修配的工程思路。

　　建模时还应注意几个容易被忽略的细节。其一，卡盘在完全张开和完全闭合状态下的卡爪位置不同，设备干涉检查应同时考虑极限装夹直径；其二，卡爪伸出量会影响悬臂刚度，伸出越长，夹持端越容易产生弹性变形；其三，回转件外缘应避免突兀台阶，模型中的倒角、沉孔和对称轮廓不仅是外观处理，也关系到动平衡与清洁维护。若将该卡盘放入机床总成，还需配合主轴鼻端、液压缸或回转油缸、拉杆、接水盘和防护罩进行整体校核。

　　总体而言，北川BB210三爪卡盘模型适合作为机床夹具设计的基础参考件。它既展示了动力卡盘的典型外部接口，也保留了三爪滑座、中心通孔和盘体安装面等核心结构。对结构工程师而言，可据此评估装夹空间、爪行程和主轴连接；对设备选型人员而言，可核对回转直径、通孔能力与干涉边界；对三维建模学习者而言，则能通过对称布局、紧固件阵列和多零件装配关系，理解机床附件从功能需求到几何实现的完整逻辑。
