户外立式燃气烧烤炉结构造型设计

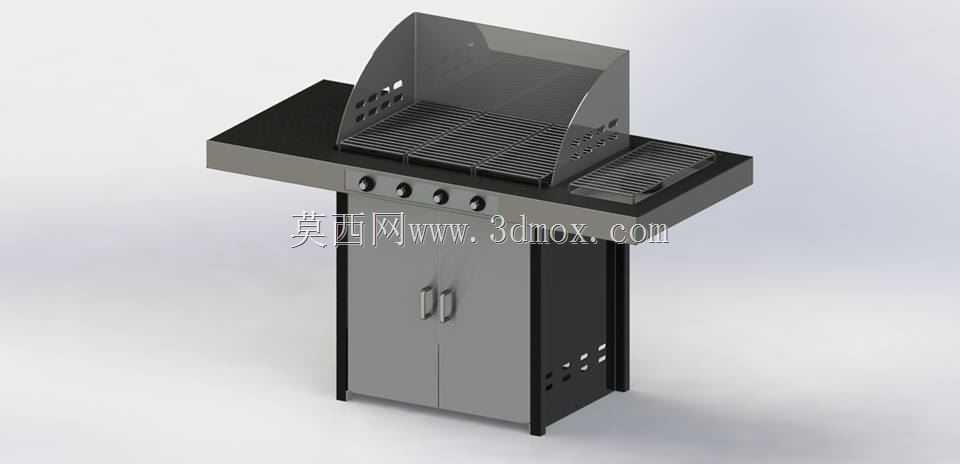

　　该模型呈现的是一台落地柜式燃气烧烤设备，整体采用主烧烤区加侧边辅助台的布局，适合庭院聚餐、露台餐饮、户外营地等固定或半固定烹饪场景。设备主体由下部储物柜、中部承托台面、主烤腔、烤网、挡风板以及控制旋钮组成，结构完整，能够直接用于外观评审、结构干涉检查和布置方案沟通。

　　从实际使用角度看，主烤区承担高温煎烤任务，表面格栅用于承载食材并让热量均匀穿过；侧边较窄的平板区域可作为临时置物台，放置调料盘、夹子、餐盘或已处理的食材，减少操作者往返取物的动作。前侧四个旋钮对应不同燃烧区域，支持分区控火，既可以整面大火加热，也能保留一侧低温区进行慢烤或保温，这种设计在多人聚餐时能明显提升操作弹性。后部竖立的挡板并非单纯装饰件，它在户外有风环境下能够削弱侧向气流对火焰的扰动，同时阻挡油脂直接向后飞溅，降低清洁范围。

　　柜体部分采用双开门结构，内部可容纳燃气罐、接油盘、清洁工具或备用烤具，使设备外部保持整洁。柜门拉手居中布置，开合路径清晰；底部为直立支撑腿，将燃烧室抬离地面，既减少地面积水、杂草对设备的影响，也让下方形成通风空间，有利于柜体散热和燃气管路布置。台面边缘做了边界收边，烤网嵌入在主腔体内，这种限位关系能防止搬运或清洁时烤网随意滑移。

　　建模时需要重点处理几个装配关系：旋钮与台面开孔的同轴位置、柜门与柜体的间隙、烤网与燃烧室支撑边的搭接量，以及后挡板与台面后缘的连接边界。旋钮间距不能过密，否则戴隔热手套操作时容易误碰相邻旋钮；后挡板高度需要兼顾防风效果与取放食材的便利性，过高会阻碍翻面动作，过低则无法稳定火焰。主烤网采用多段平行栅条，栅条间距既要保证支撑强度，也要让油脂顺利下滴，但又不能过宽导致小块食材掉落。

　　设备外形属于方正立式轮廓，安装边界主要集中在地面投影、后部安全距离和上方净空三个方面。落地使用时需保证四腿同时接触坚实地面，避免单侧悬空造成柜体晃动；后侧应与墙面、围栏或易燃物保留散热与操作空间；上方不能紧贴遮阳布、树枝等低矮遮挡物，以防热气流积聚。台面高度接近日常厨房操作区，适合站立烤制；侧边副台扩展了横向尺寸，在三维布置或现场选型时，不能只计算主烤炉宽度，必须把副台和后侧挡板一并纳入占地边界。

　　结构细节上，侧下方可见通风孔位，这些孔位对应柜体内部散热和燃气设备的空气交换需求，建模时应保持孔位与内部器件不发生干涉。整体线条以直线和平面为主，便于钣金折弯、柜体焊接和面板装配；主烤区与副台之间存在高度和功能分区，使热量集中在主区域，副台更多承担置物功能。对于结构设计人员而言，这类模型的价值不在于复杂曲面，而在于把燃烧区、储物区、操作区和安全边界整合到同一落地设备中，检查人机操作、热区隔离、清洁维护和零部件装配之间是否存在冲突。
