北川BB210三爪液压卡盘结构设计

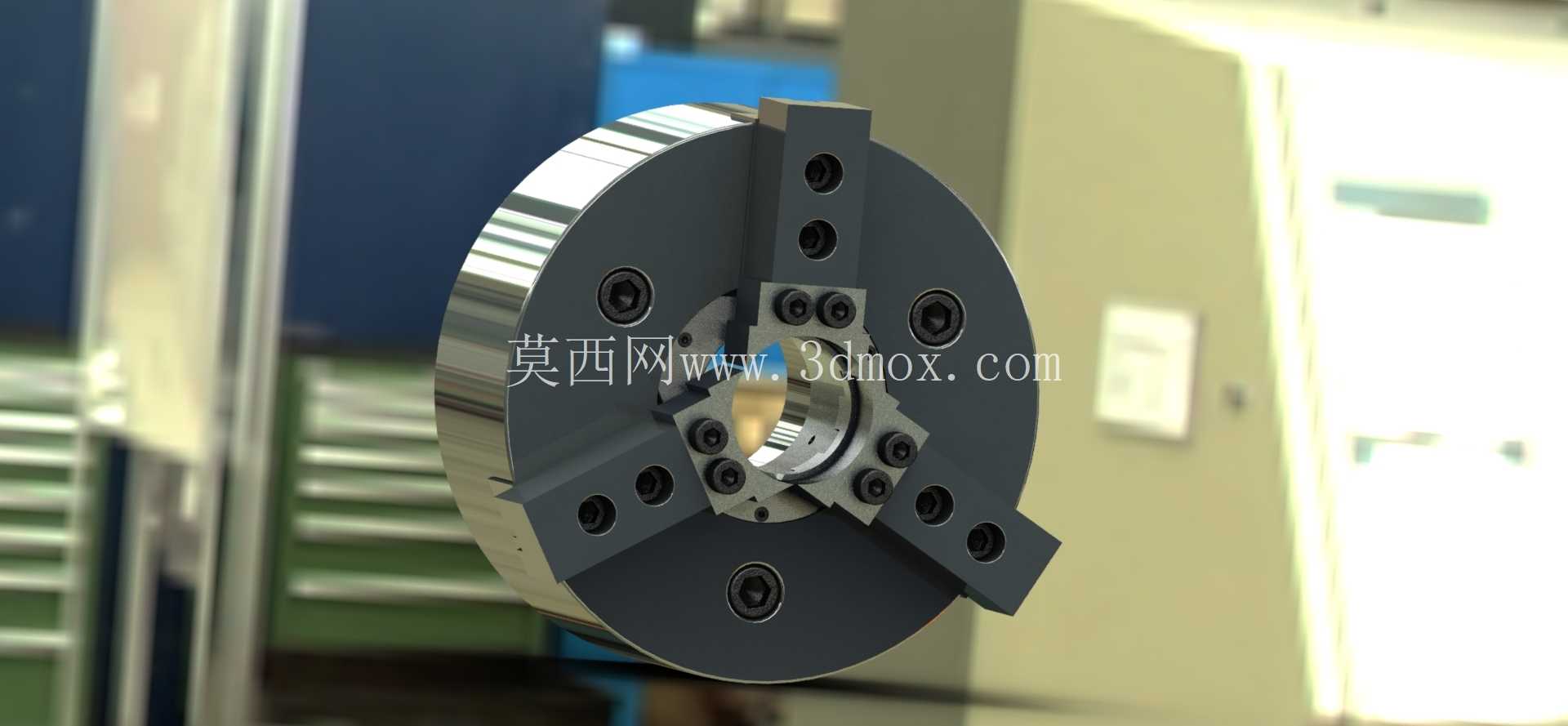

　　在重型数控车削加工场景中，工件装夹的刚性与重复定位精度直接决定了大余量切削工况下的加工稳定性，北川BB210三爪卡盘正是针对重载切削需求开发的动力卡盘产品，适配大规格卧式数控车床、车铣复合加工中心的主轴端装夹需求，可承担棒料、盘类、异形锻铸件的粗精加工装夹作业。从结构设计逻辑来看，该卡盘采用楔式动力传动结构，内置的楔块与卡爪滑座做斜向配合，当液压站输出的轴向推力作用在卡盘后端的拉管连接端时，楔块将轴向力转化为三个卡爪的同步径向夹紧力，这种传动结构相比传统螺旋传动卡盘，夹紧力输出更均匀，三个卡爪的同步误差可控制在0.02mm以内，能有效避免重载切削时工件出现偏移、飞料的风险。

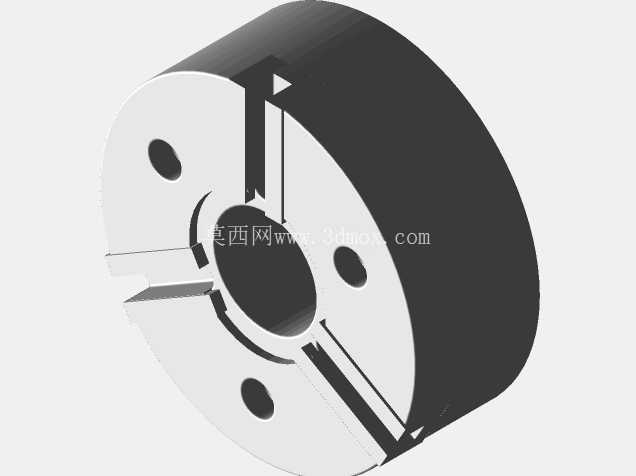

　　卡盘本体采用高强度合金结构钢整体锻造后经调质处理，关键配合面做高频淬火硬化，硬度可达HRC58-62，在承受大切削扭矩时不会出现本体变形，卡爪的安装接口采用标准的锯齿形啮合结构，可适配软爪、硬爪、成型爪等不同类型的卡爪配件，满足不同工件轮廓的装夹需求，当加工异形铸件时，可通过修镗软爪的方式获得与工件外径完全贴合的夹持面，进一步提升装夹接触面积，降低工件装夹变形量。从安装边界尺寸来看，该卡盘的法兰连接端符合标准主轴端的安装尺寸规范，后端的拉管连接螺纹适配对应规格的回转油缸，安装时需保证卡盘端面与主轴轴线的垂直度误差不超过0.01mm，径向跳动误差控制在0.005mm以内，才能保证后续加工的同轴度要求。

　　卡盘的三个卡爪行程满足常规棒料的装夹范围，夹紧力可通过液压站的压力调节旋钮做线性调整，加工薄壁件时可降低系统压力减小夹紧变形，加工重型钢件时可提升系统压力获得足够的夹持扭矩，适配不同材质、不同切削参数的加工需求。在实际车间应用中，这类三爪动力卡盘常被用于重型轴类零件的粗车工序，比如大型电机轴、减速机输出轴的外圆车削、端面车削加工，相比手动三爪卡盘，它的装夹速度更快，单次装夹动作可在1秒内完成，能大幅降低批量加工时的装夹辅助时间，同时夹紧力的稳定性不受操作人员锁紧力度的影响，批量加工的工件尺寸一致性更好。

　　卡盘内部设计有密封防护结构，可阻挡切削液、铁屑进入卡盘内部的传动配合面，日常维护时只需定期向注油孔注入润滑脂，即可保证楔块与滑座的配合顺畅，延长卡盘的使用寿命。卡爪滑座的导轨面采用了耐磨涂层处理，长期往复运动下的磨损量极小，能长期保持卡爪的重复定位精度，在做高精度车削工序时，无需频繁修正卡爪即可保证工件的装夹精度。针对铸造毛坯件的装夹场景，该卡盘的硬爪采用硬质合金镶嵌结构，爪尖的耐磨性极强，直接夹持带氧化皮的铸件表面也不会出现过快磨损，适合铸造车间的数控车床做毛坯粗加工使用，当需要加工已加工表面的工件时，更换为淬火钢软爪即可，软爪可根据工件的实际直径做现场修配，保证夹持面与工件的完全贴合，避免夹伤工件已加工表面。在卡盘的整体结构布局上，三个卡爪呈120°均匀分布，夹紧时的受力点对称，工件装夹后的动平衡性能更好，适配高转速的车削加工需求，高速旋转时不会因为卡盘自身的不平衡量产生振动，能有效提升加工表面的光洁度，延长刀具的使用寿命。卡盘的中心通孔设计可穿过长棒料，配合送料机可实现长棒料的连续自动化加工，无需每次加工都重新装夹整根棒料，适合紧固件、轴类标准件的批量自动化生产场景。
