轮式装载机用托盘叉属具结构

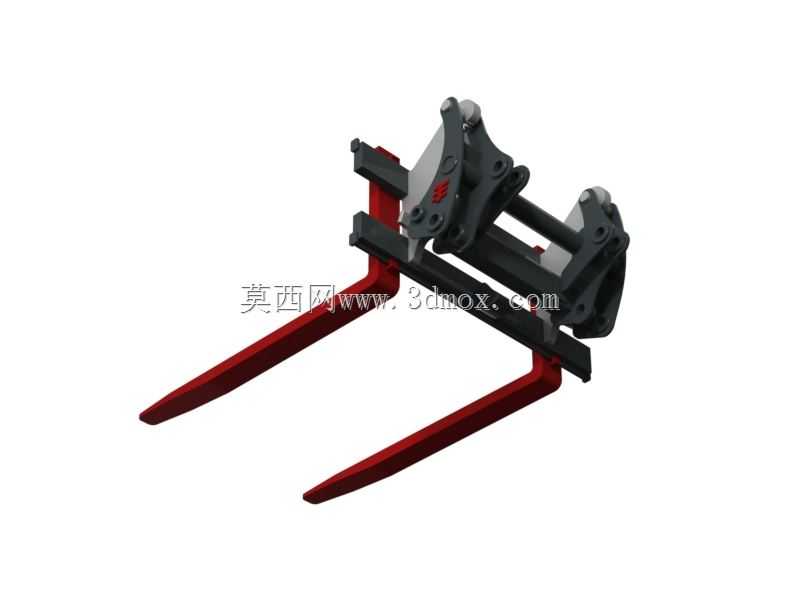

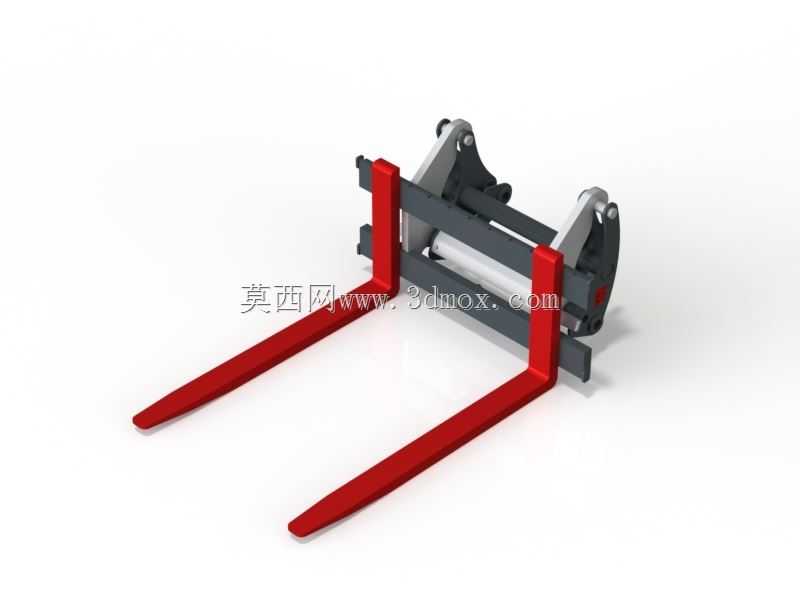

　　托盘叉作为轮式装载机前端可更换属具，主要用于在货场、仓库、厂区物流通道、建材堆场及短途转运场景中完成托盘货物的叉取、抬升、搬运与堆码作业。相比标准铲斗，该属具把装载机的举升和倾翻动作转化为对托盘单元的稳定承托，使设备能够快速进入袋装物料、箱装件、工业坯件、仓储成品和模块化构件的搬运流程，减少人工吊装环节，提高多品种货物周转效率。在实际使用中，驾驶员通过动臂提升控制叉齿插入高度，借助收斗动作调整叉齿俯仰角，完成进叉、起升、运输和卸料；在狭窄通道内作业时，两根长叉齿的直线导向作用也有利于对准托盘插孔，降低反复调整次数。该模型重点表达了托盘叉的主体框架、两根叉齿、连接铰点以及液压执行部件的相对位置。两根红色叉齿采用长条形承力结构，

　　前端收窄并带导入斜面，便于插入标准托盘底部间隙；后部与竖向支撑段形成L形承托面，货物重力沿叉齿长度方向传递至后方横梁，再通过上部连接架传递到装载机工作机构。主体框架以横向梁和竖向支座构成刚性骨架，承担弯矩、扭矩和偏载冲击，设计时需要重点关注叉齿根部、横梁与立板交接区以及铰点耳板的应力集中。上部连接结构保留了与装载机摇臂、拉杆和动臂端相匹配的铰接边界，使属具能够随原有连杆机构完成倾翻动作，而不需要改变主机的主要安装接口。液压元件布置在框架中部，用于提供属具调距或锁紧所需的直线驱动力，其安装座、销轴和防护空间在模型中均有体现，便于检查运动干涉和维护可达性。从结构设计思路看，这类属具并不追求复杂外形，而是围绕载荷路径、叉齿间距、

　　铰接精度和视野通透性展开。叉齿长度决定可兼容的托盘深度和货物悬挑范围，过长会增加端部挠度并降低剩余载重量，过短则无法稳定承托托盘；两根叉齿的外侧宽度需要与常见托盘插孔中心距匹配，同时在偏载工况下保证横梁受力均衡。后部连接架的铰点位置直接影响属具在地面、运输和最高举升位置时的角度变化，若铰点布置不合理，可能出现叉齿上仰过大导致货物后滑，或下俯角度不足造成拔叉困难。设计时通常需要结合装载机动臂尺寸、液压行程和轮胎边界进行运动校核，确保属具在全举升过程中不与铲斗铰点、液压管路、车架前端或轮胎发生干涉。安装边界方面，该托盘叉通过上部销轴、下部支撑面以及中部快换或连接接口固定在装载机前端，装配时需保证两侧耳板同轴度，避免附加侧向应力。

　　叉齿下表面到地面的最小高度决定进叉能力，后立面与连接架之间的距离决定货物贴近主机的程度，整体宽度则影响设备在集装箱、货车车厢和库房门洞中的通过性。对于结构工程师而言，建模过程中应先确定主机接口尺寸，再反推横梁截面、立板厚度和叉齿截面，随后根据额定载荷中心进行静强度与疲劳校核；对于设备选型人员，则可通过该模型判断属具是否适配现有轮式装载机的快换装置、举升能力和作业通道。整体结构简洁、受力明确，适合用于属具方案展示、装配关系验证、运动干涉检查以及物流装卸设备的教学与选型分析。
