X27步进电机结构设计与安装适配方案

项目分类:电机 发布时间:2022-03-28 ID:593149
  • X27步进电机结构设计与安装适配方案
  • X27步进电机结构设计与安装适配方案

  在车载仪表、小型工业指针式显示装置的开发场景中,指针驱动的精度与长期运行稳定性直接决定整套显示系统的使用体验,X27系列步进电机正是针对这类小角度高精度驱动需求开发的核心执行部件。从实际装机的适配逻辑来看,这类电机的输出轴直接承接仪表指针,需要在0到270度的常用转角范围内实现细分步进,每一步的转角偏差需控制在极小范围内,避免指针出现抖动、偏移或者回零不准的问题,同时还要兼顾车载工况下的温度波动、振动冲击对传动间隙的影响。

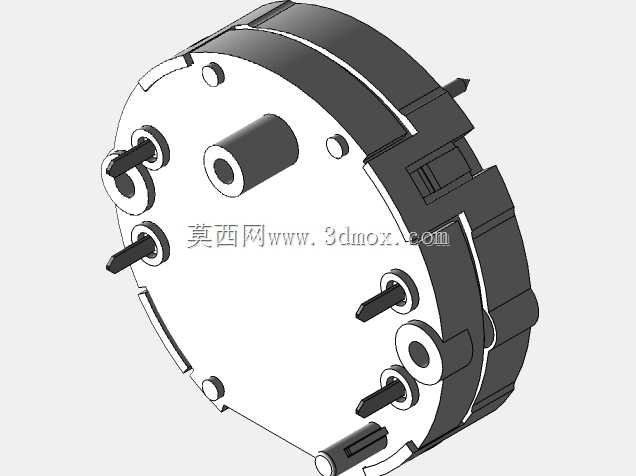

  这款电机的整体结构采用扁平圆盘式布局,轴向厚度被严格压缩,适配仪表内部局促的堆叠空间,径向轮廓上预留了多组定位柱与安装孔位,安装时无需额外设计复杂的固定支架,直接将定位柱卡入仪表PCB板对应的定位孔,再通过引脚完成焊接固定即可,既保证了电机与电路板的同轴度,也能在振动环境下避免电机出现移位。输出轴位于圆盘端面的中心区域,轴径与常用的塑胶指针安装孔匹配,轴端的扁位设计可以传递足够的扭矩,防止指针长期转动后出现松脱打滑。

  从传动结构的设计思路来看,这类微型步进电机依靠内部多级减速齿轮组放大转子输出扭矩,齿轮的模数极小,齿形经过优化以降低传动回差,端盖与壳体的卡扣结构把所有传动部件封闭在腔体内部,既可以阻挡外界的粉尘进入啮合区域,也能减少齿轮运转产生的噪音向外传递。壳体侧面预留的引脚直接连接内部线圈,焊接到电路板后无需额外接线,简化了整机组装的工序。多根定位柱沿圆周分布,不同位置的柱体直径存在细微差异,具备防呆作用,组装时不会出现电机装反的问题。

  在选型匹配阶段,工程师首先需要确认安装边界:电机圆盘的外径要小于仪表后盖的内凹空间,轴向总厚度要预留出指针安装后的活动余量,避免指针转动时与表蒙或刻度盘发生剐蹭。引脚的排布要与PCB驱动电路的焊盘完全对应,定位柱的高度要保证电机焊接后壳体与电路板之间留有合适的间隙,既不能压到板上的贴片元件,也不能间隙过大导致焊接后引脚受力。输出轴的伸出长度要根据指针的轮毂高度调整,确保指针安装后底部与刻度盘保持均匀的间隙,转动全程无摩擦。

  实际应用中,这类电机不仅用于汽车组合仪表的车速表、转速表、油温水温表驱动,也可用于小型工业设备的指针式参数显示面板、智能家居的机械式状态指示器。不同场景下对步进分辨率的要求存在差异,配套驱动程序可以根据需求调整细分步数,在追求极致指针平顺性的场景下采用更高细分,在需要快速响应的场景下适当降低细分以提升转动速度。结构设计时还需要考虑电机的自锁特性,断电后输出轴具备一定的保持力矩,避免车辆颠簸或者设备受冲击时指针偏离预设位置,下次上电回零的流程也能更顺畅。

  三维建模过程中,需要重点还原内部齿轮的啮合关系与壳体的配合公差,定位柱的位置度、输出轴与安装基准的同轴度都要在模型中明确标注,方便后续PCB设计与结构件开模。壳体外侧的卡扣与凹槽要保证装配后无明显缝隙,同时也要考虑量产组装时的拆装便利性,避免卡扣过紧导致装配时壳体断裂。圆盘端面上的多个凸台并非冗余结构,部分凸台用于装配时的工装定位,部分则用于与仪表内部的减震垫配合,吸收电路板传递的振动,降低齿轮运转的共振概率。

  从长期可靠性的角度出发,设计阶段还要验证不同温度下齿轮材料的膨胀量,避免低温环境下齿轮啮合间隙过小出现卡滞,或者高温时间隙过大导致回差超差。输出轴与轴孔的配合采用耐磨的低摩擦材料,经过数万次全行程转动后仍能保持稳定的阻尼感,不会出现指针窜动的问题。引脚的长度与焊接强度也要经过验证,确保过波峰焊后引脚与电路板连接牢固,长期振动下不会出现虚焊脱落。
