43mm法兰步进电机三维结构设计

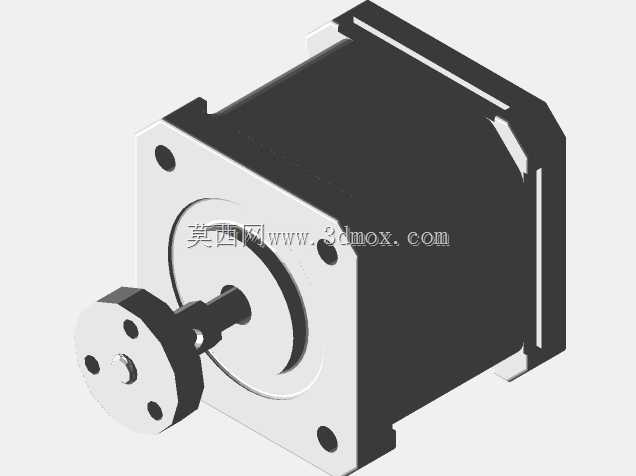

　　在桌面级自动化设备、小型数控进给机构、3D打印机运动轴、实验室精密位移台以及轻工包装辅机的布局设计中，小法兰步进电机几乎是结构工程师最先接触的动力元件之一。这款43×34×40mm规格的步进电机三维数模，完整还原了方形安装法兰、机身壳体、输出轴及轴端连接件的几何关系，可直接用于设备总装阶段的空间校核、安装孔位匹配与周边零件干涉检查。

　　从实际选型角度看，43mm法兰属于小体积步进电机的典型尺寸段，机身长度控制在40mm以内，决定了它更适合安装空间紧凑、负载惯量较低、对保持转矩要求适中的场合。比如在多轴点胶平台的X/Y轴布置中，电机往往需要贴近铝型材侧板安装，若三维数模缺失法兰倒角、壳体加强筋或出线侧凸起，工程图阶段很容易误判最小安全间隙，等到实物装配时才发现电机尾部与线槽、拖链或传感器支架发生碰撞。该模型把方形法兰的四个安装孔、前端定位凸台、轴伸长度以及轴端附带的偏心轮式连接件都做了实体表达，结构设计人员可直接在装配体中测量法兰面到安装基准面的距离，确认同步轮、联轴器或连杆机构的轴向位置。

　　电机本体的功能核心是把脉冲信号转换为确定的角位移，而机械结构层面需要关注的则是轴系支撑、法兰定位和壳体散热边界。方形法兰相比圆形法兰更利于在平板或型材表面快速找正，四个通孔可采用内六角螺钉从前端锁紧，也可在空间受限时改用后端螺孔固定。模型中法兰面与机身之间的过渡圆角、壳体侧面的冲压筋线，并非单纯的外观细节，它们对应实物的模具拔模和刚度增强区域；在设计电机座时，这些圆角必须留出避让槽，否则电机无法完全贴合定位面，长期运行会产生振动并影响定位精度。

　　输出轴部分是该模型需要重点核对的边界。轴径、轴伸长度以及键槽或平面切削位置，直接决定联轴器的夹持范围和同步带轮的锁紧方式。图中轴端额外装配的盘状零件带有多个小孔，常见于小型曲柄连杆、凸轮摆杆或自定义传动接头，工程师在借用该数模时，可根据自身机构把它替换为同步轮、丝杠联轴器或齿轮，而不必重新绘制电机主体。这种“主体标准+接口可替换”的建模思路，能显著缩短非标设备的方案迭代周期。

　　在整机布局中，步进电机并非孤立存在。法兰面通常作为轴向尺寸链的重要基准：从该基准向前，要计算轴伸、联轴器长度、丝杠支撑座端面以及螺母座的初始位置；向后，则要核算机身长度、编码器或手轮附件、线缆弯曲半径以及维护拆卸空间。40mm的机身长度意味着电机尾部不会过度深入设备框架，适合在薄型工作台、吊挂式运动轴或并排多联机构中密集布置。但也正因为体积小，其转矩余量有限，设计时需要结合导程、传动效率和加减速曲线核算负载，不能仅凭安装尺寸匹配就盲目选用。

　　散热与接线也是结构落地时容易忽略的环节。步进电机在低速大扭矩运行时会产生明显温升，壳体表面的散热筋和周围空气流通间隙会影响连续工作能力。三维模型中壳体侧面的平直区域可用于安装固定座或压线夹，但若把该区域完全封死在钣金罩内，就需要在罩壳上开设通风孔。出线方向同样要在总装中提前规划，模型给出的机身轮廓可帮助判断线缆是否会与运动部件发生摩擦，是否需要使用弯头连接器或增加拖链导向。

　　对于三维建模从业者而言，这类标准动力件的价值不在于复杂曲面，而在于尺寸基准的准确表达。法兰孔距、定位凸台外径、轴中心高、机身对角尺寸以及安装孔沉头深度，都会在工程图和BOM表中转化为可加工、可检验的尺寸。借用该数模时，应先核对厂家样本确认关键公差，再把模型设置为轻量化或封套状态，避免在大型装配体中引入过多特征而影响软件响应。

　　从设备维护角度看，43mm法兰步进电机通常用于需要频繁调试或更换的工位。模型中清晰的法兰边界有助于设计快拆式电机座，使维修人员无需拆解整个传动链即可松开紧固螺钉、退出电机并重新校准同轴度。若电机与丝杠之间采用刚性联轴器，还应在模型中检查两轴的允许偏移量，预留必要的调整间隙，防止装配应力传递到轴承和电机内部。

　　总体而言，这款小规格步进电机三维结构围绕方形法兰、短机身和前置输出轴形成了紧凑的动力接口，既服务于精密位移控制，也约束着周边机构的安装方式。把它放入具体设备场景中，工程师需要同时考虑转矩匹配、尺寸链、散热、走线和维护空间，才能让标准动力件在非标自动化系统中稳定发挥作用。
