SW95敲击梅花扳手结构设计

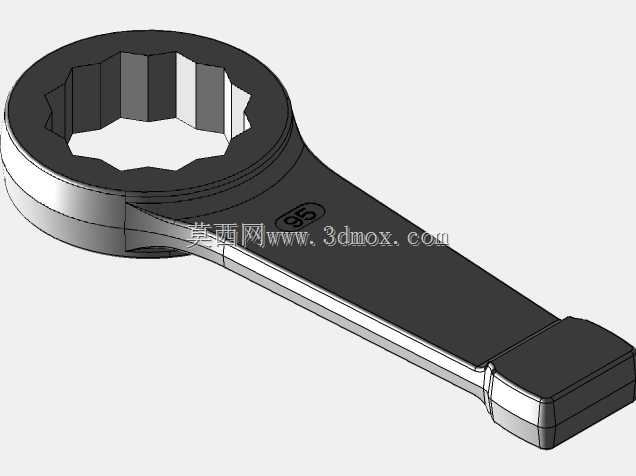

　　这种孔型不仅可以适配标准六角螺母，还允许扳手以30度为间隔进行换位操作，在管路密集、设备旁障碍物较多的检修现场，能够显著减少扳手回退所需的空间。环部厚度经过加强，内壁到外圆之间保留足够的承载截面，以承受敲击时传递来的扭转力矩和冲击载荷。过渡段并非简单等宽直板，而是从头部向柄部逐渐收窄并形成平滑的加强轮廓，既控制整体重量，又避免截面突变造成应力集中。柄部末端设计为加厚的敲击受力面，边缘做了倒角和圆角处理，锤击时能量能够沿柄部轴线方向有效传递到环部，同时降低端部崩边、卷边的风险。实际建模时需要重点关注几个关键边界。梅花孔的对边尺寸直接决定与螺母的配合间隙，间隙过小会导致套装困难，尤其在螺母存在轻微磕碰或油污时难以快速入位；在重型机械装配、矿山设备检修、冶金产线维护以及大型法兰紧固场景中，普通扳手往往无法提供足够的扭矩输出，也难以承受敲击带来的瞬时冲击载荷。SW95敲击梅花扳手正是针对这类高载荷、大规格紧固件作业而设计的手动工具，其核心作用是在空间受限或紧固件锈蚀、预紧要求较高的工况下，通过锤击柄部末端产生冲击力，使梅花环部带动螺母或螺栓转动，完成拆卸或紧固作业。与普通开口扳手相比，梅花环部能够包裹螺母的全部受力面，接触面积更大，应力分布更均匀，可有效避免螺母棱角打滑、崩裂，尤其适用于95毫米对边尺寸的大规格六角紧固件。从结构设计角度看，该扳手整体由环形工作头部、过渡连接段和长柄敲击端三部分构成。头部采用十二角梅花孔型，

　　间隙过大则会在受力时产生明显冲击，加速孔壁磨损并增加螺母圆角损伤概率。环部外圆与内孔之间的壁厚要满足强度要求，过薄会在重载荷下出现胀口甚至开裂，过厚则会增加工具重量并降低狭窄空间内的通过性。柄部长度需要在扭矩放大和操作可控性之间取得平衡：较长的柄部有利于提高敲击能量传递效率和手动加力能力，但过长会使工具重心外移，单人操作时定位稳定性下降，且在设备内部容易与相邻管路、机架发生干涉。柄身截面通常采用扁平矩形或带微弧的加厚截面，这种形状在保证抗弯、抗扭能力的同时，便于手握持和对准螺母。从使用场景看，这类扳手常见于风电塔筒螺栓检修、压力容器法兰装配、重型减速机底座固定、轧机部件更换以及工程机械大修等场合。作业时，

　　操作者先将梅花环部完全套入螺母，确认环面与螺母轴线垂直，再使用铁锤或铜锤敲击柄部末端。由于冲击力远大于普通手臂施加的力矩，螺母在锈蚀、咬扣或初始预紧力极大的情况下也能被松开。设计时还需考虑扳手自身的可制造性与长期使用可靠性：头部与柄部一般采用整体锻造结构，材料多选用高强度合金结构钢，经热处理后获得较高的表面硬度和芯部韧性，从而兼顾耐磨与抗冲击。三维建模过程中，应将受力路径作为结构优化的主线。冲击载荷从敲击端进入，沿柄部传递至环部，再由梅花孔的多个接触面分散到螺母棱角上，因此柄部与头部交接处是关键高应力区，建模时应避免尖角，采用连续过渡曲面。环部上端面可根据实际工艺需要留出轻微拔模斜度，以便锻造成型和后续加工。

　　梅花孔各齿面之间的圆角不能省略，这些细节直接影响有限元分析中的应力峰值，也决定实物在反复冲击下是否会产生裂纹。柄部末端敲击面应保持平整并略宽于柄身，使锤击接触位置更稳定，减少偏载。对于设备选型和结构设计人员而言，理解这类工具的外形边界同样重要。扳手在套装螺母后，环部外圆需要占用一定回转半径，柄部摆动方向上也要留出锤击操作空间。在三维设备布局或维修性设计阶段，可将该扳手模型放入装配体中，检查大规格螺母周围是否有足够的操作空间，是否会被护罩、管线或相邻部件阻挡。通过虚拟验证，可以提前发现检修空间不足的问题，避免在实际装配或维护时只能切割护罩、拆卸周边部件，从而提高整机的可维护性。整体来看，SW95敲击梅花扳手的设计并不追求复杂功能，而是围绕大扭矩、抗冲击和狭窄空间操作这三个核心需求展开。环形梅花头保证多点接触，加强柄部传递锤击能量，合理的截面与过渡形状控制应力集中，各部分尺寸共同决定工具的强度、重量和操作可达性。对于机械建模人员来说，建立该模型时既要还原外观轮廓，更要体现受力面、过渡圆角、壁厚和柄部长度之间的工程关系，使模型不仅具备展示效果，也能用于维修空间校核、工具配套选型和作业指导说明。
