小型螺丝收纳盒铸造模具结构设计

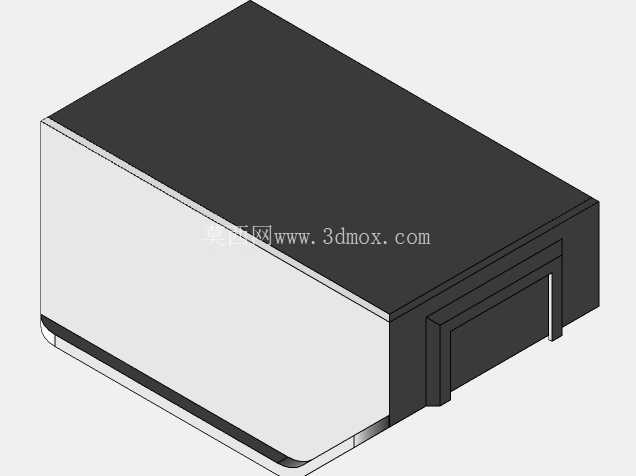

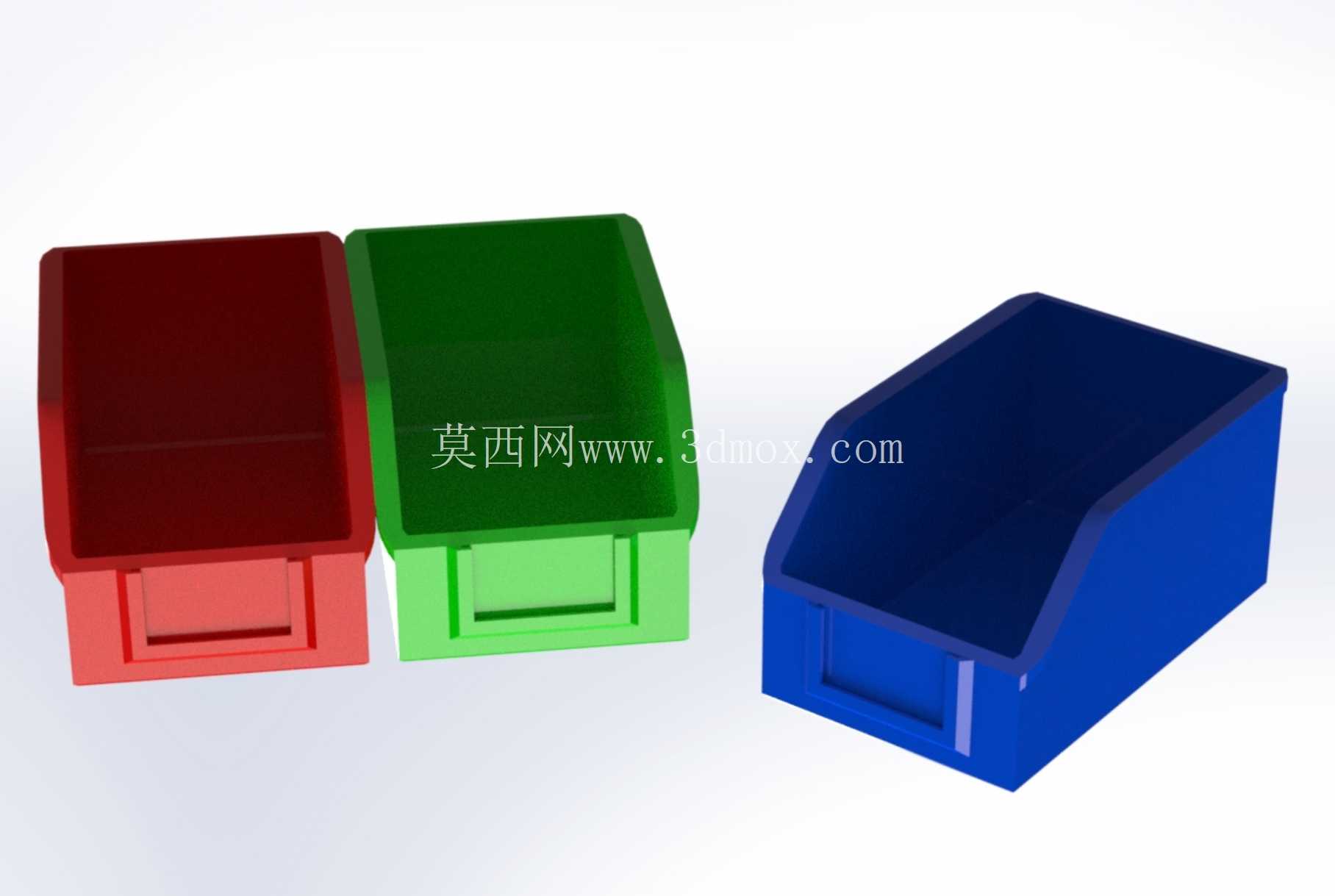

　　模腔的成型面做了0.8度的脱模斜度，因为盒体属于深腔类薄壁铸件，斜度过小容易在脱模时出现内壁拉伤，斜度过大又会导致盒体口部与底部的壁厚差过大，冷却时出现缩凹变形，经过反复调整拔模角度，最终确定的数值既能保证脱模顺畅，也能把壁厚差控制在0.2mm以内，保证成型后的盒体整体刚度均匀。盒体内部的分隔筋设计是整个结构的重点，考虑到不同规格螺丝的尺寸差异，分隔筋的高度做了差异化处理，存放M3以下小规格螺丝的腔室分隔筋高度比盒体边缘低2mm，方便用镊子或者磁吸笔直接探入取件，存放M6以上较大规格螺丝的腔室分隔筋与盒体边缘齐平，避免搬运过程中不同腔室的螺丝混窜。这款螺丝收纳盒的铸造模具设计，核心面向车间零散紧固件的存储收纳场景，在机加工、装配工位、设备维保现场，零散螺丝、螺母、垫片这类小规格五金件如果随意堆放，很容易出现规格混杂、掉落遗失的问题，取用的时候需要反复分拣，直接拖慢作业节奏，这款收纳盒的模具成型方案，就是针对这类工位存储需求做的结构适配。从模具分型逻辑来看，整个模腔采用了侧浇口进料的布局，进料位置选在盒体侧壁的非外观面，避免浇口痕迹残留在盒体敞口边缘，影响后续取放螺丝时的顺滑度，也减少了浇口后续打磨的工序量。

　　分隔筋的根部做了R1.5的圆角过渡，一方面是减少铸造时的应力集中，避免筋位与盒体底板连接处出现冷隔、裂纹缺陷，另一方面也方便清理盒内积攒的铁屑、油污，不会在直角缝隙里残留杂物。从安装边界来看，这套模具适配常用的160吨卧式冷室压铸机，模架的定位圈直径设计为100mm，与设备的定位孔精准配合，浇口套的球面半径匹配设备压射冲头的对接尺寸，避免压射过程中出现金属液飞溅。模具的顶出结构采用了顶杆顶出与推板顶出结合的方式，盒体的敞口边缘位置布置推板，避免顶出时薄壁边缘出现顶白、变形，盒体内部的分隔筋位置布置细小顶杆，保证筋位部分能够顺利脱离模芯，不会因为粘模导致筋位断裂。

　　冷却水路的布局沿着模腔的轮廓走环形布置，距离成型面的距离保持在15mm，水路直径8mm，保证盒体各个部位的冷却速度均匀，不会因为局部冷却过快导致铸件出现翘曲，成型后的盒体平面度可以控制在0.15mm以内，放置在工位台面上不会出现晃荡。在实际使用场景里，这款收纳盒除了存放螺丝，也可以适配小型弹簧、销钉、密封圈这类零散标准件，盒体的外壁做了细微的防滑纹理，方便单手拿取移动，盒体的边角位置做了R3的圆角，避免尖锐边角划伤操作人员的手部。模具的排气槽开设在盒体底部的四个边角位置，深度控制在0.08mm，既能保证压射过程中型腔内的空气顺利排出，避免铸件出现气孔缺陷，也不会让金属液渗入排气槽形成飞边，减少后续的去飞边工作量。

　　整套模具的导向机构采用了四个导柱导套配合，导柱的直径选20mm，布置在模架的四个角，合模时的定位精度可以控制在0.02mm以内，保证动定模的对中精度，避免成型后的盒体出现壁厚不均的问题。考虑到长期批量生产的磨损问题，模芯部分采用了镶拼结构，容易出现磨损的进料口位置、分隔筋成型位置都做了单独的镶件，后续生产中如果出现局部磨损，只需要更换对应的镶件即可，不需要整体更换模芯，大幅降低了模具的维护成本。盒体的底部设计了四个高度1mm的定位凸点，叠放的时候可以卡入上方盒体的底部凹槽，多个收纳盒叠放时不会出现滑移倾倒，适合在工具柜、物料架上多层存放，节省工位的存储空间。
