多规格圆弧半径测量核对专用样板

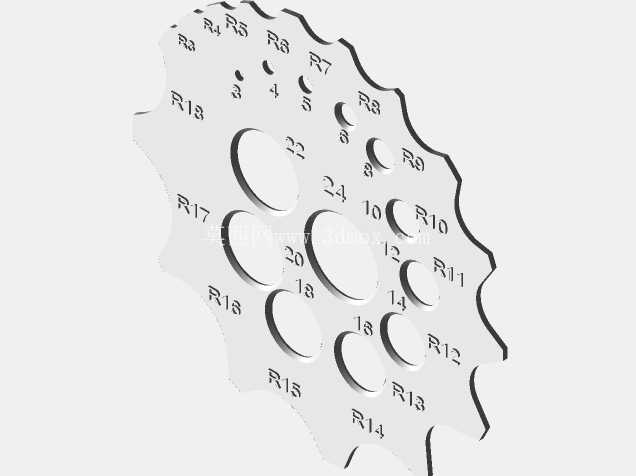

　　在机械加工现场、钣金折弯工序、模具研配工位以及CAD设计校核环节，经常会遇到需要快速核对圆弧半径的场景——比如冲压件的折弯圆角是否符合图纸要求、注塑模型腔的过渡圆弧是否加工到位、3D打印零件的曲面轮廓是否存在偏差，这时候不需要动用影像测量仪或者三坐标这类高精度高成本设备，一块集成多规格半径的样板就能完成快速筛查，大幅提升现场检测的效率。这款半径样板采用一体化薄片式结构设计，整体轮廓为不规则异形，外边缘分布了从R3到R18共16组不同规格的外圆弧检测边，每一段圆弧边都经过精准的轮廓度校核，使用时只需要将对应半径的圆弧边贴合到待检测的工件圆弧面上，观察两者之间的透光间隙就能快速判断圆弧半径是否合格，间隙均匀且小于0.1mm时即可判定半径符合要求，比传统的单支半径规收纳更方便，不会出现单支规丢失的问题。

　　样板内部还加工了从3mm到24mm不同直径的标准圆孔，这些圆孔一方面可以作为内圆弧的快速检测基准，核对小直径内孔、内圆角的尺寸，另一方面也能作为划线样板使用，在钣金下料、手工修模的时候直接描摹出对应直径的圆孔轮廓，省去了反复调整圆规半径的步骤。从设计思路来看，这款样板把日常机械加工、设计校核中最常用的半径区间全部集成在单片结构上，外边缘的圆弧按照半径从小到大依次排布，每一段圆弧旁边都蚀刻了清晰的半径数值标识，即使在光线不佳的车间现场也能快速找到对应规格，不会出现拿错规格的情况。

　　样板的边角都做了倒钝处理，没有尖锐的毛刺，日常手持使用不会划伤手部，薄片式的结构厚度控制在1.5mm左右，既保证了足够的刚性不会轻易弯折变形，又能贴合到大部分带有台阶、窄槽的工件表面，不会因为样板过厚无法贴合检测面导致测量误差。在安装和使用边界上，这款样板不需要额外的固定夹具，日常可以直接放在工具盒、钳工工作台的工具架上，也可以在样板的边角位置加工挂孔，配合挂绳挂在车间工具墙上，取用十分方便。它的适用场景覆盖了普通机械加工的工序间快速检测、钣金车间的折弯圆角核对、模具车间的研配现场粗检测、设计人员手绘图纸时的圆弧描摹、3D打印零件的后处理轮廓核对，甚至在五金维修、手工DIY金属加工的场景下也能发挥作用。

　　和传统的成套半径规相比，这种集成式的样板不需要反复翻找对应规格的单支量规，所有常用半径都在同一块板上，找规格的时间能缩短70%以上，而且单片结构不容易丢失小规格的量规，长期使用的维护成本更低。在CAD设计过程中，设计人员也可以参考这款样板的半径规格序列，在做零件过渡圆角设计的时候优先选用这些通用半径值，减少加工时需要更换刀具的次数，降低加工成本，同时也能让后续的检测环节更方便，不需要定制特殊规格的检具。样板上的圆孔除了检测和划线功能之外，还能在需要的时候作为穿线孔，配合吊环使用，方便高空作业的维修人员随身携带，不会轻易掉落。所有的圆弧边和圆孔边缘都做了耐磨处理，长期使用不会因为磨损导致轮廓失准，正常车间环境下使用寿命可以达到五年以上，不需要频繁更换。在检测内圆角的时候，只需要选择对应半径的外圆弧边贴合内圆角，检测外圆角的时候，可以配合样板上的内凹圆弧边（也就是圆孔的边缘部分）进行贴合检测，覆盖了内外圆弧的检测需求，不需要额外配备其他半径检测工具就能完成大部分常规圆弧的检测工作。
