八英寸车载通用散热风机结构设计

　　该模型呈现的是一款八英寸圆形轴流散热风机，整体采用外框、防护网罩、叶轮、电机仓一体化的紧凑结构，常见于车辆冷却系统、设备机柜通风、小型动力舱散热以及需要强制空气对流的工业装置中。与普通家用风扇不同，这类风机更强调安装可靠性、抗振能力和在受限空间内的持续送风能力，因此结构设计并不只关注叶片造型，而是把安装边界、防护强度、气流组织和维护便利性放在同等重要的位置。

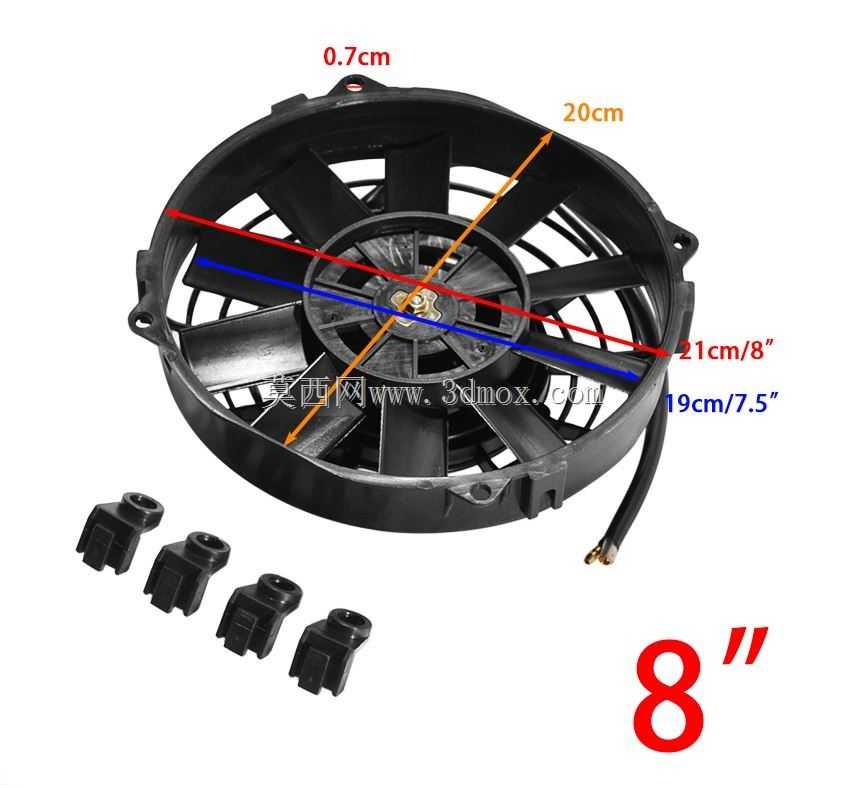

　　从外形上看，风机主体为圆形薄盘结构，外框承担多重作用：它既是叶轮和电机的承载壳体，也是安装定位的基准面。框体外侧预留有安装耳和连接结构，可通过螺栓、卡扣或支架固定在冷凝器、散热器、设备面板或舱壁上。设计时需要重点控制外框厚度、安装孔位分布以及与周边管路、线束、钣金件的安全间隙。圆形外框相比方形结构，在相同迎风面积下边缘过渡更连续，能够减少边角处的应力集中，也便于在车辆、机箱等圆弧或受限空间内布置。

　　正面网罩为格栅式防护结构，筋条沿径向和周向交错布置，形成既能让气流通过、又能阻挡异物接触高速叶轮的保护面。网罩开孔并非单纯追求通风面积，还要兼顾手指防护、碎石冲击和长期振动下的结构刚度。筋条过密会增加风阻并产生噪声，过疏则会降低防护等级；因此在建模时需要平衡开口率、筋条宽度和局部厚度。外框与网罩之间的连接区域通常做加强处理，避免在车辆颠簸或设备运行振动中出现开裂、松动。

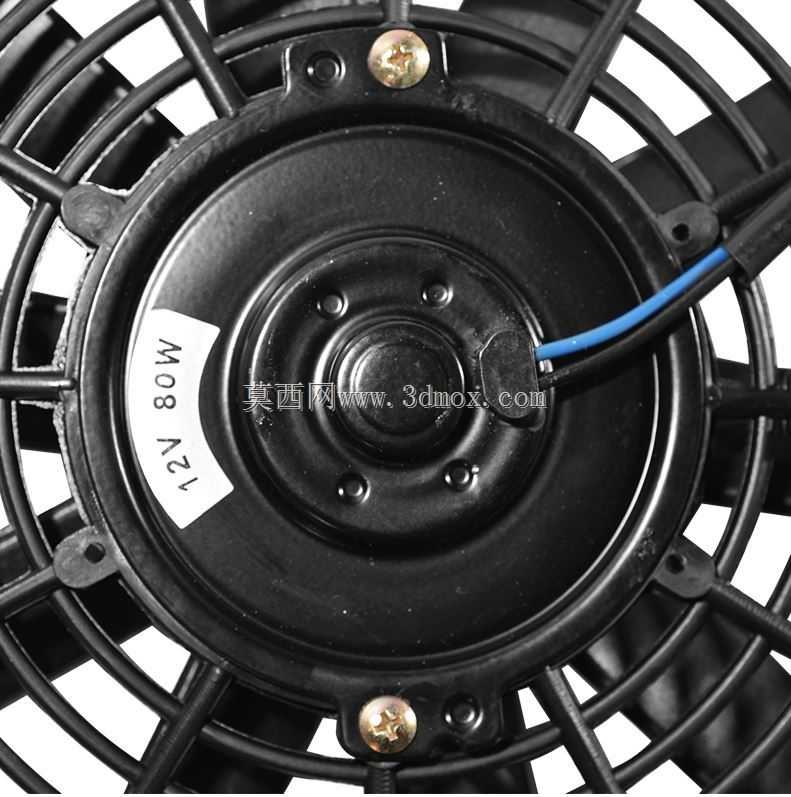

　　叶轮位于网罩后方，采用多叶片轴流布局，适合在较低静压需求下提供较大风量。叶片曲面需要兼顾进风角度、出风方向和旋转噪声，叶根与轮毂连接处通常保留足够圆角，以降低交变应力。轮毂中心区域对应电机安装位，内部空间用于容纳电机、轴承及相关固定结构。模型中虽然主要展示外部形态，但在实际结构开发中，电机仓直径、轴向深度、散热孔位置和出线方式都会影响整机性能。若电机散热不足，会导致绕组温升过高；若出线槽位置不合理，则可能在装配时与支架或网罩发生干涉。

　　这类八英寸风机在车辆辅助散热场景中使用较多，可用于水箱冷凝器、空调系统、中冷器或后置设备舱的强制通风。设备运行时，风机驱动空气穿过散热翅片，把热量带走；当车辆怠速、环境温度较高或负载较大时，风机能够弥补自然迎风不足的问题。在工业机柜、电控箱、小型机组内部，它也可以作为排气或补风部件，改善热量积聚。由于安装位置往往靠近管路、线束和热源，选型时不能只看风量，还需要核对整体厚度、安装孔距、接线方向以及旋转方向。

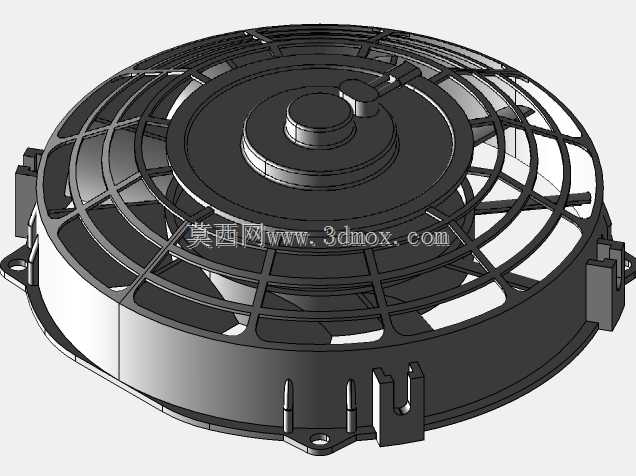

　　从三维建模角度看，该类零件适合采用骨架驱动方式建立。先确定外圆直径、总厚度、安装面、电机仓轴线和叶片旋转中心，再分别构建外框、网罩筋条、叶片和安装耳。叶片部分可先建立单个叶型，通过圆周阵列形成整体；网罩筋条则可利用曲面投影或径向阵列生成，以保证筋条间距均匀。安装耳和卡扣位置需要结合实际装配空间调整，尤其要注意螺栓头、螺母和工具操作空间。若模型用于后续工程出图或干涉检查，还应保留关键配合面、安装孔和倒角特征，避免只建立外观曲面而忽略装配基准。

　　在安装边界方面，圆形风机的优势是可以围绕中心轴线调整固定角度，但背面必须留出电机和线束空间，前方也要保留进风距离，不能紧贴障碍物。若风机直接贴在散热器表面，需要确认网罩与翅片之间留有适当间隙，防止振动摩擦。外框上的安装耳承担整机重量和振动载荷，其厚度、孔边距和加强筋形状直接影响疲劳寿命。对于车载使用场景，还需要考虑泥水、灰尘、温度循环和持续振动对连接部位的影响，因此结构上通常避免单薄悬伸，尽量让载荷通过外框主壁面传递。

　　总体而言，这款八英寸通用风机的结构重点不在复杂机构，而在可靠的边界控制：圆形外框保证安装紧凑，格栅网罩提供安全防护，轴流叶轮形成定向气流，集成式安装耳满足快速固定。对结构设计人员来说，建立这类模型时需要把气动外形、机械防护和装配空间统一考虑；对设备选型人员来说，则应结合散热需求、安装孔位、轴向厚度和周边干涉情况进行校核，而不是仅凭直径判断是否适用。
