儿童电动四轮车独立转向连杆机构

　　这套转向连杆机构最初针对儿童电动四轮车方向盘旷量过大、回正迟滞的问题进行重构，核心目标是在不改变原车车架主体孔位的前提下，用工业标准件替换原有的塑料铰接点。实际装车后，转向虚位被控制在很小范围内，左右轮在直线行驶时能够保持平行，转弯时也能通过连杆长度的微调获得合理的转角差。

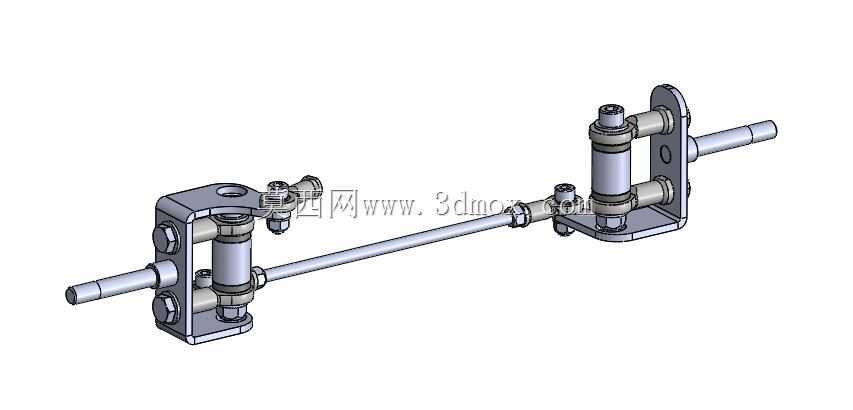

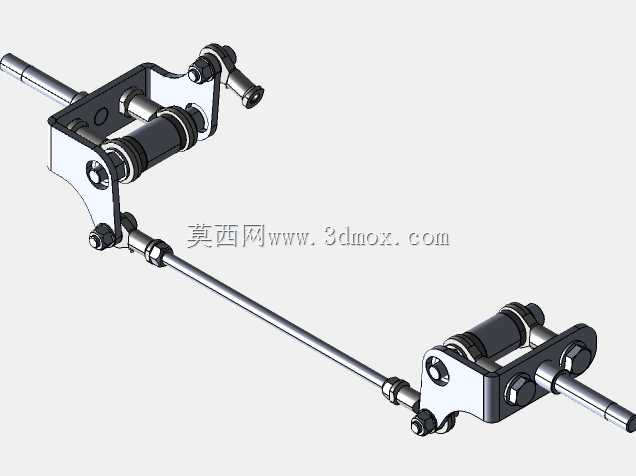

　　从结构上看，机构左右各设一个立式转向节支架，支架通过螺栓固定在车架前部的安装面上。每个支架内部穿有一根竖直销轴，销轴上下端由衬套约束，形成主销回转轴线。轮轴从转向节侧面水平伸出，用于安装车轮和轮毂。左右两个转向节之间由一根横向长拉杆连接，拉杆两端均为球头铰接，能够在车轮跳动和转向过程中补偿角度偏差。方向盘的转向力矩通过中间的转向摇臂传递到横拉杆，再由横拉杆推动两侧转向节同步偏转。

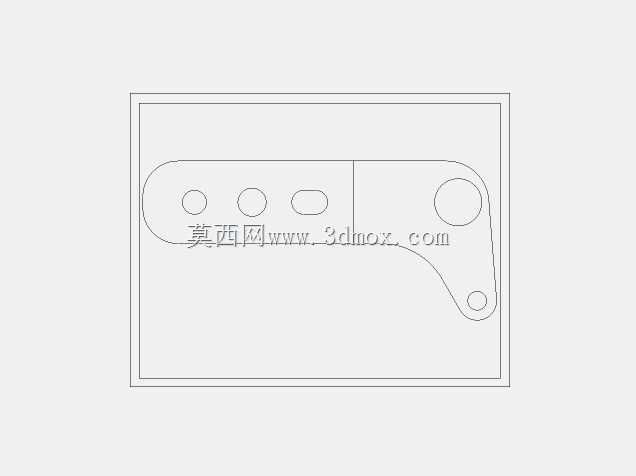

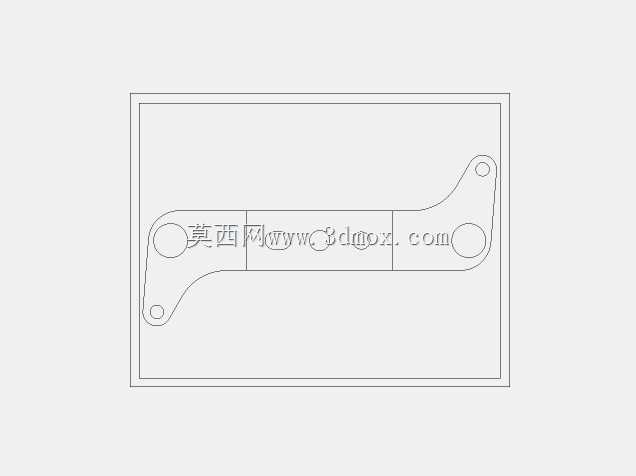

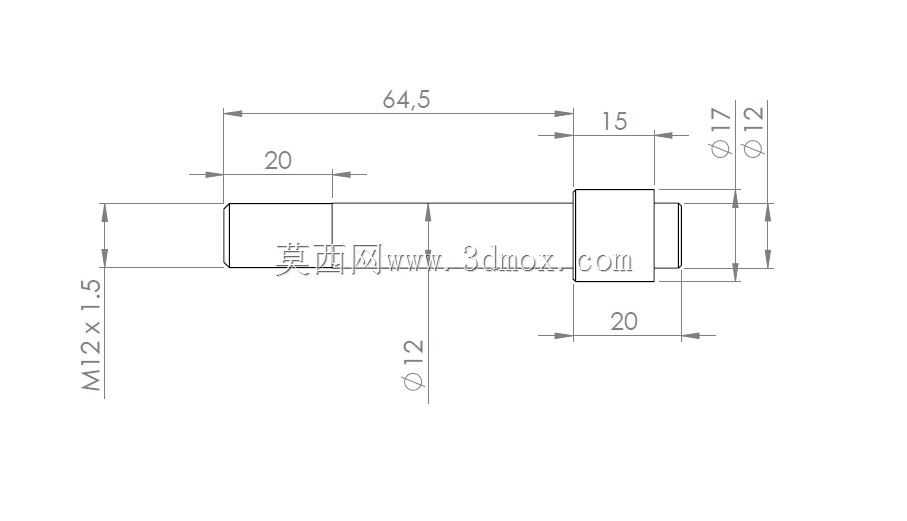

　　球头选用M10规格，每侧布置两个，分别承担转向推力和限位约束；部分螺纹连接件采用M8规格，以保证支架与车架之间的夹紧力。钣金支架采用钢板激光切割后折弯成型，折弯处保留足够圆角，避免应力集中；车轴由圆钢加工，并通过焊接方式与转向节本体结合。为了消除装配间隙，安装时先固定一侧球头，再转动方向盘至正中位置，调整另一侧拉杆长度，使两轮处于平行状态，最后锁紧螺母。

　　设计过程中需要重点控制几个边界尺寸。左右支架的中心距必须与原车前轮轮距匹配，否则会导致横拉杆长度不合适并引起轮胎异常磨损。主销中心线与车轮中心线之间的偏距决定了转向回正能力和转向轻重，偏距过大将增加儿童操作方向盘的力度。横拉杆的高度位置应尽量与下摆臂或车轮中心处于同一水平面，以减少车辆上下跳动时产生的束角变化。支架底板上的安装孔需要与车架原有孔位对应，孔边距和板厚要满足螺栓预紧后的局部强度要求。

　　在三维建模阶段，所有铰接点均按实际球头摆动范围建立运动包络，检查方向盘打满时拉杆是否与支架、车架或轮胎发生干涉。竖直销轴与衬套之间预留合理配合间隙，既保证转动灵活，又避免旷量。衬套材料可选用耐磨尼龙或铜基含油轴承，前者噪音低、自润滑性好，后者承载能力更强，适合使用频率较高的车辆。

　　该机构不仅适用于儿童电动车，也可作为小型四轮代步车、试验平台车、低速巡检车的转向模块参考。对于结构工程师而言，这类设计的价值不在于复杂曲面，而在于通过标准件组合、孔位复用和间隙控制，把原本松散的转向系统改造成稳定可靠的机械总成。建模时需要把焊接件、机加工件和标准件分层管理，球头、螺母、销轴等外购件按实际尺寸建模，才能在装配阶段真实反映拧紧后的空间状态。

　　实际使用中，转向系统承受的冲击主要来自路面颠簸和快速打方向，因此支架折弯根部、销轴孔周围以及拉杆螺纹旋合长度是校核重点。若用于更重的车辆，可将支架板厚增加，或将焊接轴改为带法兰的螺栓轴，以提高疲劳寿命。对于需要进一步优化的方案，还可以在横拉杆上增加正反牙调节套筒，使前束调整更加方便，而不必拆卸球头销。整体而言，该机构以较少的零件数量实现了明确的转向功能，安装边界清晰，适合在小型四轮车辆的改装和小批量制造中直接参考。
