通用车载12-24V直流燃油输送泵结构

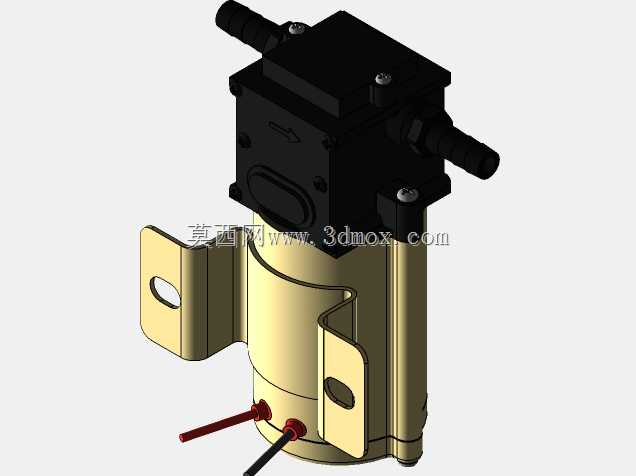

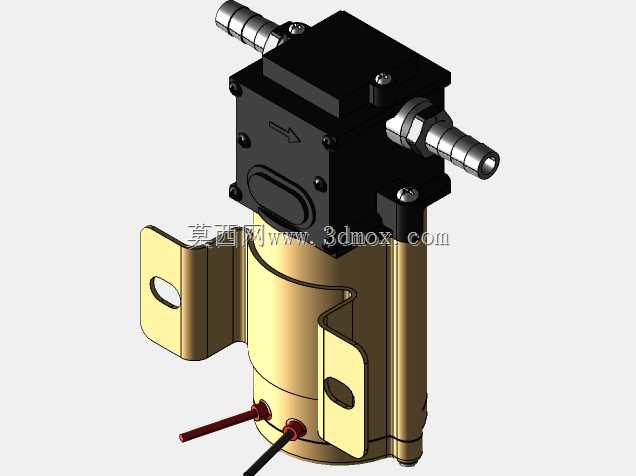

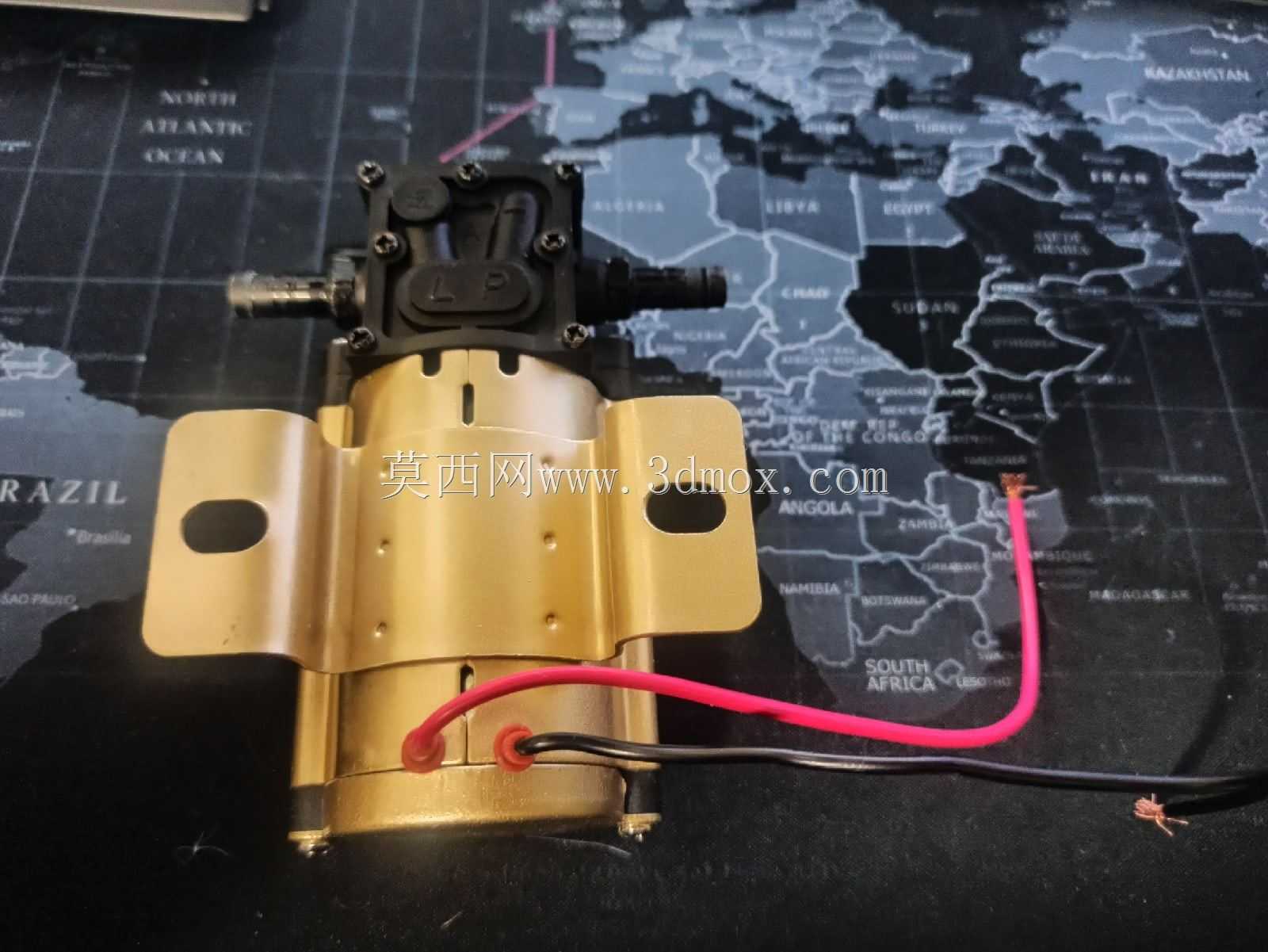

　　这款泵体的三维结构完整还原了小型直流燃油泵的装配关系，在车载辅助供油、驻车加热系统、小型动力设备燃油输送场景中十分常见。做设备选型时，首先要确认的就是安装边界，该泵采用侧置L型折弯支架固定，支架上开有长圆形安装孔，可吸收装配公差，适配不同孔距的安装面，安装时不需要额外制作转接板，直接通过螺栓将支架固定在车架或设备基座上即可。泵体的进出油口采用宝塔接头结构，接头外径适配常用的低压燃油软管，装配时将软管套入接头后用卡箍锁紧，就能形成可靠的密封，这种接口形式在售后改装、小批量设备配套场景中维护便利性很高，不需要专用的硬管焊接工装。从功能结构拆分来看，泵体上部为阀组与泵头集成段，黑色壳体上模压有流向箭头，

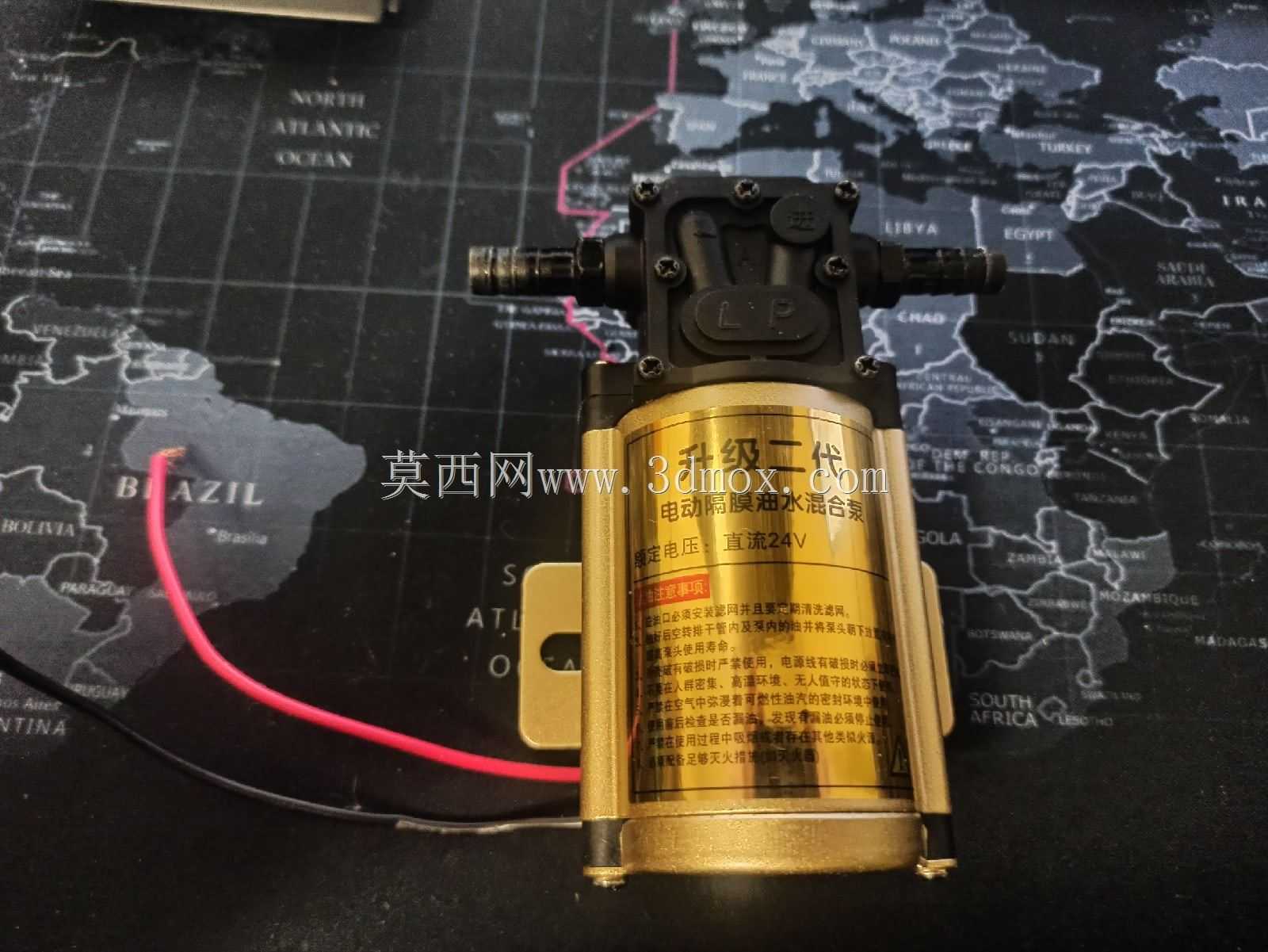

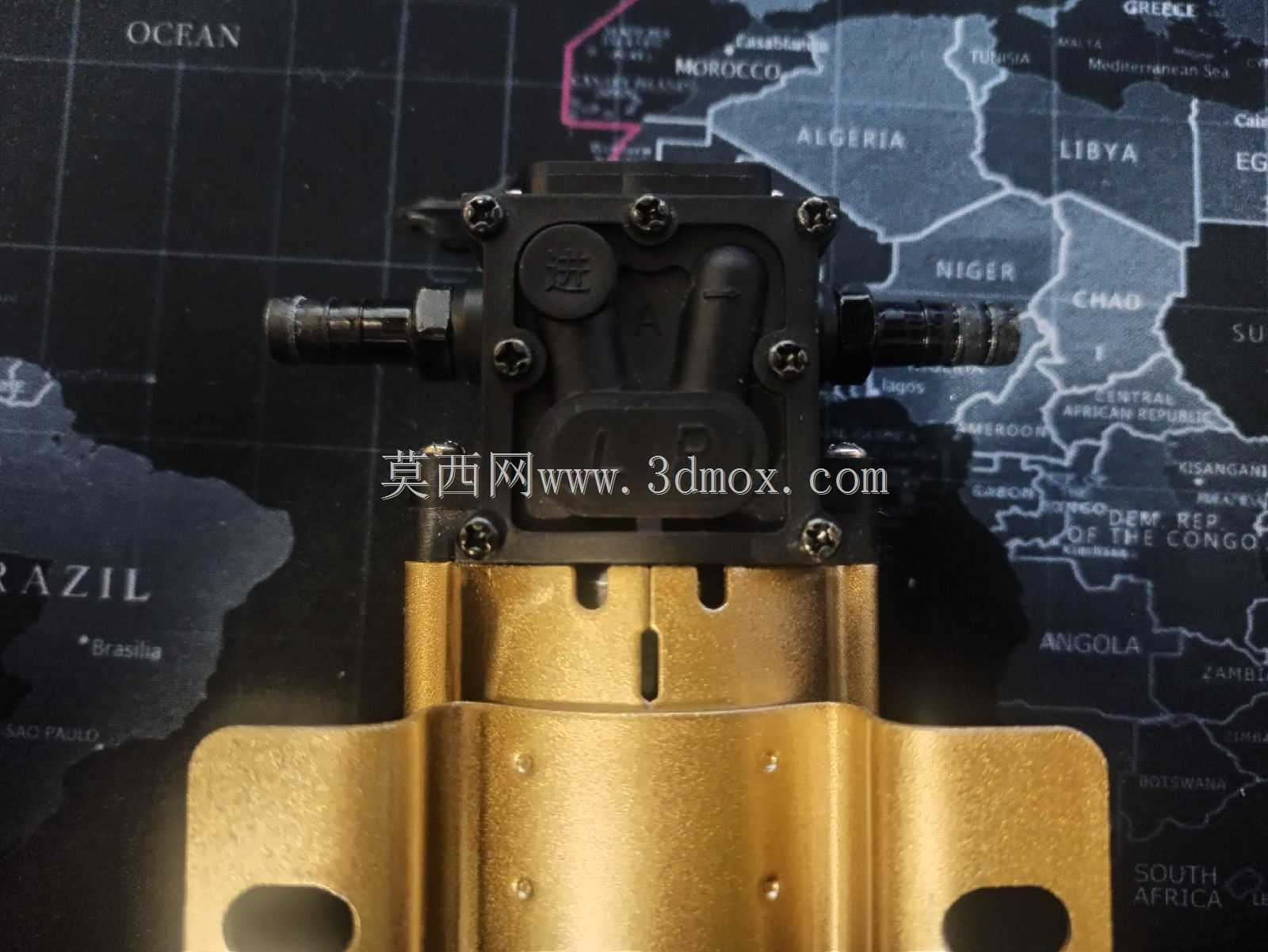

　　安装时必须保证箭头指向与燃油流动方向一致，避免反向安装造成供油不足甚至泵体干磨损坏。泵头壳体通过多颗内六角螺钉与下部的筒状动力段连接，结合面做了平面密封处理，可防止燃油渗漏，同时隔绝外界粉尘进入泵腔。下部筒状结构为直流驱动与泵芯容纳段，侧面引出两根供电引线，红黑引线分别对应正负极，适配12V与24V车载直流供电体系，接线时需做好线束绝缘与固定，避免车辆行驶过程中线束晃动磨破绝缘层。实际工程应用中，这类泵多用于原车供油系统之外的辅助燃油供给，比如驻车加热器的独立供油、老旧车辆燃油输送压力补偿、小型工程机械的外置燃油供给。选型时不能只看供电电压匹配，还要核对泵体的安装空间：该泵整体为立式布局，

　　泵头两侧的宝塔接头需要预留足够的软管弯曲空间，不能让软管出现死折，否则会造成吸油阻力过大、供油流量不足。支架的安装面要尽量选择平整的刚性面，若安装面过薄，泵工作时的振动会带动板面共振，不仅会产生额外噪音，长期振动还可能导致支架固定螺栓松动。建模过程中可以清晰看到各零件的装配逻辑：泵头的螺钉孔位沿壳体周向均布，保证装配时受力均匀，不会出现壳体局部压紧变形；L型支架采用钣金折弯成型，折弯处做了圆角过渡，避免应力集中，支架上的长圆孔长度方向留有调节余量，就算安装基座的孔位存在少量加工误差，也能顺利完成装配。进出油口的金属接头直接嵌装在泵头壳体上，接头根部做了限位台阶，装配软管时不会因为推压力量过大导致接头内缩。在做系统管路布置时，

　　要尽量让泵体的安装位置低于燃油箱液面，依靠重力辅助泵体吸油，降低泵的吸油负载，延长泵芯使用寿命；如果受安装空间限制必须高位安装，就要尽量缩短吸油管路长度，减少管路弯头，避免吸油阻力超过泵的自吸能力。泵体的电气引线出线端做了密封处理，可阻挡日常行车过程中的泥水、飞溅水进入接线部位，布线时要让引线保持自然下垂的弧度，不要让引线根部承受拉力，也不要将引线贴在发动机排气侧等高温部件附近，避免线束绝缘层被高温烤化。从结构设计角度看，这款泵把动力段、泵头、安装支架做了集成化设计，没有多余的外露零散部件，整体结构紧凑，在狭小的车载安装空间里优势明显。做三维结构校核时，要重点检查支架固定后泵体与周边部件的间隙，尤其是泵头两侧的接头部位，要预留手指操作空间，方便后期更换软管时拆装卡箍；同时要确认泵体周围没有尖锐棱角，避免车辆颠簸时泵体移位与周边部件发生磕碰。泵体表面的黑色涂层与金色筒身既做了外观区分，也对应了不同部件的功能分区，上部黑色壳体为耐油工程材质，重量轻且具备一定的绝缘性能，下部金属筒身可保护内部泵芯，同时辅助散发工作时产生的热量。
