Arduino控制板防护收纳壳体结构设计

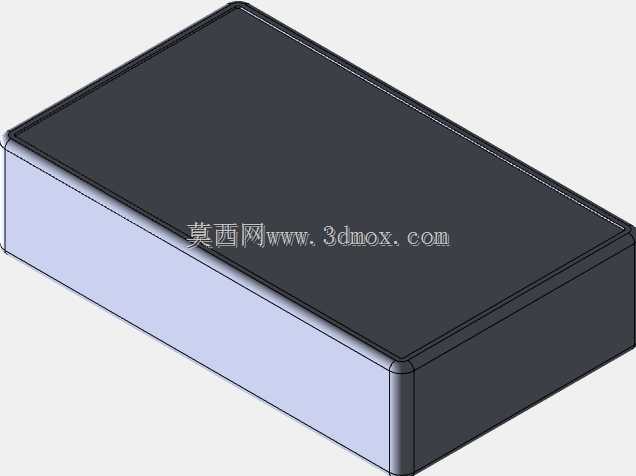

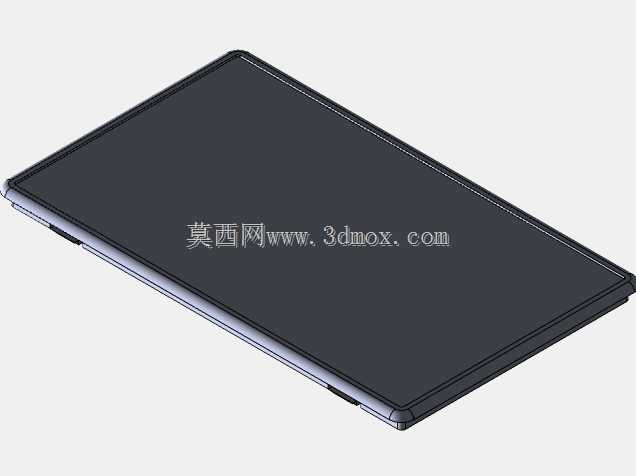

　　控制板放入后不会出现横向窜动，螺丝锁付后板体与盒底保持稳定间距，避免底面金属触点直接接触壳体造成短路。从结构形式来看，该壳体采用上下扣合的分体式设计，盒身与盒盖的分模面沿盒体侧壁顶部延伸，边角处做了圆弧过渡处理。这种圆弧并非单纯的外观修饰，在实际加工与使用中，它能够降低注塑成型时的应力集中，减少边角处翘曲变形的概率，同时也能避免尖锐棱边在装配、搬运过程中划伤操作人员或划破导线绝缘层。盒体侧壁保持均匀壁厚，在三维建模过程中需要严格控制各面壁厚的一致性，若采用塑料注塑工艺生产，均匀壁厚可有效避免缩水、填充不足等成型缺陷；即便是采用3D打印进行小批量制作，均匀壁厚也能减少打印过程中的翘曲与支撑用量，提升成型成功率。在实际工程应用中，在嵌入式开发与小型电控装置搭建场景中，裸露的Arduino控制板往往面临接线拉扯、灰尘侵入、意外短路以及桌面磕碰等问题，一款尺寸适配、结构简洁的封闭式收纳壳体，能够为核心控制板提供基础物理防护，同时规整设备外观，让原型装置从零散的试验状态过渡到可稳定部署的成品形态。这款壳体的整体长宽高边界为100mm、60mm、25mm，属于紧凑型扁平盒体，在三维建模阶段优先锁定了内部容纳空间与外部安装尺寸的匹配关系。25mm的竖向高度预留了控制板本体、插针以及常规接线端子的排布空间，不会因盒盖压合触碰板载元件；100mm×60mm的底面轮廓则贴合常规Arduino板型的安装孔位分布，壳体内部可设置对应的支撑柱与定位筋，

　　这类壳体并不局限于桌面开发场景。在小型物联网终端、教学实验装置、简易工业采集节点中，它都可以作为控制核心的承载外壳。设计时需要考虑接线引出的需求，可根据实际接线方向在侧壁预留对应尺寸的开槽，用于USB供电线、传感器信号线、电源输入线的穿出；开槽位置需要避开内部板卡的元件高点，同时在槽口边缘做倒角处理，防止长期使用中导线被棱边磨损。壳体的安装边界同样需要提前规划，底面可预留沉头安装孔，既可以通过螺丝将整个盒体固定在设备机架、墙面安装板或实验台面板上，也可以在底面粘贴背胶魔术贴、双面胶进行快速固定，适配不同的部署条件。从建模思路上，这款盒体没有采用复杂的卡扣或额外的铰接结构，而是以简洁的几何形态优先保证加工可行性与装配效率。

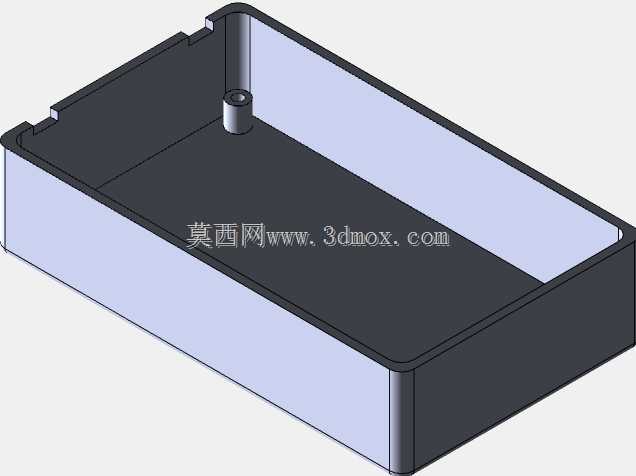

　　上下盖可采用自攻螺丝沿四角锁合，螺丝柱在盒体内部直接成型，不需要额外镶嵌金属螺母，对于小批量制作或原型验证来说，这种结构能够大幅降低加工成本与装配难度。盒盖内表面可根据需要增设浅槽，用于嵌入标识标签或薄型密封胶条；若应用在多尘环境中，沿分模面增加一圈密封槽并搭配泡棉胶条，即可提升整体防尘能力，而无需大幅修改原有壳体的主体尺寸。盒体内部的空间规划也遵循实用原则：除了固定控制板的支撑柱外，剩余区域可容纳少量接线余量，避免导线在盒内被过度挤压；若需要搭载小型扩展板或通讯模块，也可在高度方向预留的25mm空间内调整支撑柱高度，实现一层或两层板件的叠装。这种模块化的空间预留思路，让同一外形尺寸的壳体能够适配多种不同的板卡组合，

　　减少重复开模或重复建模的工作量。对于结构设计从业者而言，这类小型电控外壳的建模重点并不在于复杂曲面，而在于尺寸链的严谨控制：盒内净尺寸需要考虑板卡公差、壁厚偏差以及装配间隙，扣合面需要预留合理的配合余量，螺丝柱的高度与孔径需要匹配所选螺丝规格，安装孔的位置需要与实际安装面的孔位对应。通过三维模型可直接进行干涉检查，模拟盒盖闭合后元件与盖体之间的安全距离，验证接线弯折半径是否在合理范围内，从而在实物加工前排除大部分装配问题。整体来看，这款扁平式Arduino收纳壳体以紧凑的外形、清晰的分模结构和可扩展的内部空间，满足了嵌入式控制装置从原型验证到小规模部署的防护需求，其简洁的几何形态也便于后续根据不同接口、不同安装环境进行快速改型，是小型电控设备结构设计中典型的基础防护构件。
