3D打印推进式遥控喷气艇结构设计

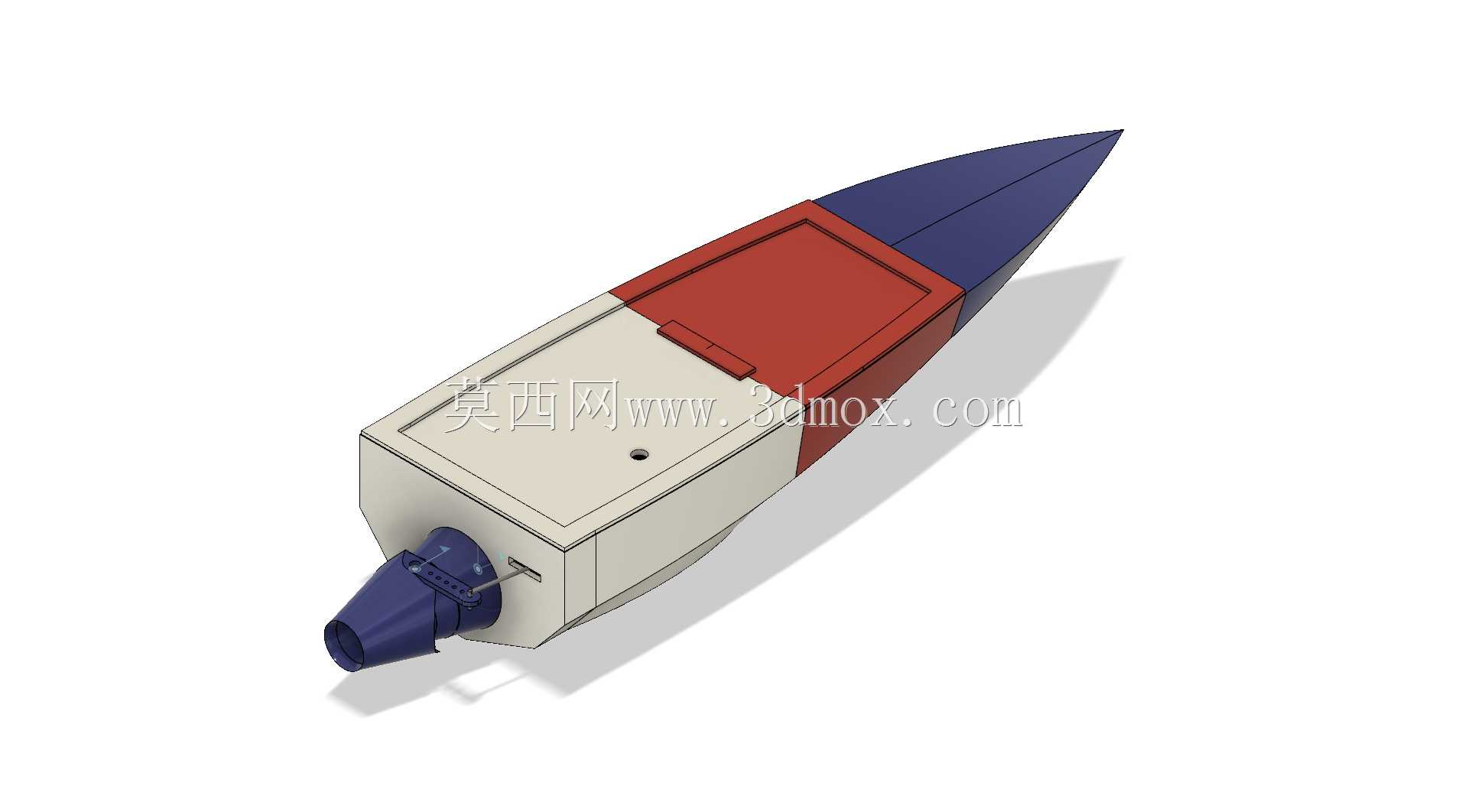

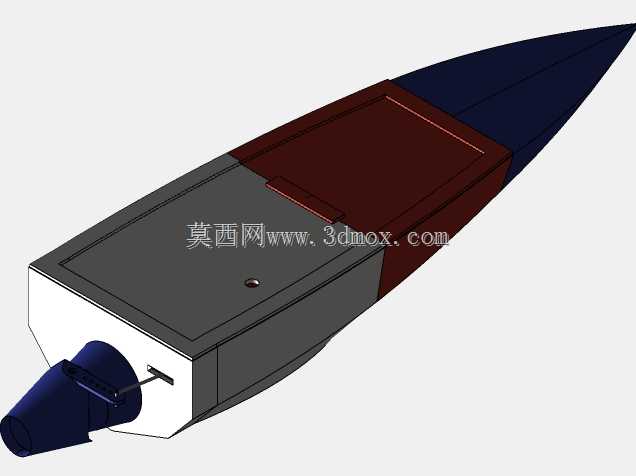

　　这款喷气推进遥控艇的结构设计，核心围绕小型水上航模的实用化需求展开，整套壳体与推进连接结构均适配熔融沉积成型的3D打印工艺，无需复杂开模即可完成单件制作，多用于航模爱好者自主组装、水上运动调试以及小型水面推进方案的验证场景。从实际使用维度看，该艇摒弃了传统外露螺旋桨的推进形式，将喷流推进组件集成在艇体尾部，在浅水环境、有水草的近岸区域航行时，可大幅降低桨叶被杂物缠绕、撞击水底硬物受损的概率，日常户外戏水、小型航模竞速、水池推进性能测试都能适配。艇体的外形采用尖头流线型布局，首部尖瘦的折线造型可在航行时快速破开水面，降低迎浪阶段的兴波阻力，中部舱室做了内凹的容腔设计，可直接容纳遥控接收模块、动力电池、舵机控制组件，

　　舱口的凸起边框可配合盖板实现压合密封，减少航行过程中浪花溅入舱内的风险。尾部的推进接口为一体化的锥形过渡结构，喷口与艇体尾部的连接位做了加厚处理，可直接装配泵喷推进组件，推进器的安装孔位与艇体尾部的安装柱完全对应，装配时无需额外做结构切削，仅需紧固件即可完成固定。从设计思路上看，整套结构优先兼顾打印成型的工艺性，所有壳体壁厚均控制在1.2mm至2mm区间，既保证艇体整体刚性，又不会因壁厚过大导致打印耗材浪费、成型周期过长；艇身的分块采用三段式拼接逻辑，首部尖舱、中部主舱、尾部推进段各自为独立打印单元，打印时无需添加大量支撑结构，各拼接面预留0.2mm的配合间隙，粘接后可形成连续顺滑的艇身外表面。色彩分区的结构并非后期涂装标识，

　　而是不同功能舱段的物理分界：红色区域为电池舱的检修盖板，掀开后可直接更换动力电池、调试内部走线；深蓝色首部为浮力储备舱，内部为中空封闭结构，即便艇身出现小幅倾斜也能提供足够的恢复浮力；浅灰色的主舱体为核心承载结构，所有电子元器件的安装柱均一体打印在舱体内壁，无需额外粘贴固定座。安装边界方面，艇体总长度控制在300mm级，最大宽度位于中部舱室位置，约为总长度的四分之一，整体重心设计在艇身中前部，航行时可避免尾部推进组件过重导致的抬头问题；尾部喷口的中心轴线与艇体底面保持平行，喷口下缘距艇底留有5mm的高度差，可保证喷流完全在水面以下输出，不会因吸气导致推进效率骤降。舱室内部的安装柱间距适配常规航模9g舵机、标准2S锂电池的安装尺寸，

　　走线槽沿舱体内壁布置，可将动力线缆与信号线缆分隔开，减少遥控信号的电磁干扰。艇体底部为平滑的单断级结构，在航速提升后可借助断级将艇身小幅抬升，降低艇底与水面的接触面积，进一步减小滑行阻力；尾部两侧的水平棱边可在高速转向时提供侧向阻尼，避免艇身出现侧滑翻覆的情况。推进系统的安装位预留了水冷循环的走线空间，有改装需求的使用者可在喷口处接入水冷管路，为动力电机提供循环冷却，延长高负荷运转下的电机寿命。整套结构没有冗余的装饰性特征，每一处凸起、棱边、加厚区域都对应实际使用中的功能需求：舱盖边缘的凸台用于贴合防水胶条，尾部的横向加强筋用于抵消推进器工作时的反扭力，首部的斜向折线在碰撞到岸边硬物时可分散冲击力，避免薄壳体直接碎裂。对于三维结构设计从业者而言，该模型的参考价值在于将3D打印工艺约束、航模实际航行需求、零部件安装适配三者做了平衡，没有为追求外观曲面而牺牲可制造性，也没有为了降低打印难度而牺牲艇体的水动力性能，各部分的尺寸预留、壁厚选择、安装位设计都贴合小型遥控艇的实际组装逻辑，可直接作为小型喷流推进艇的结构设计参考，也可在此基础上调整舱室尺寸、更换推进组件规格，衍生出不同载荷、不同航速等级的变体方案。
