六针弯插式IDC连接器结构设计

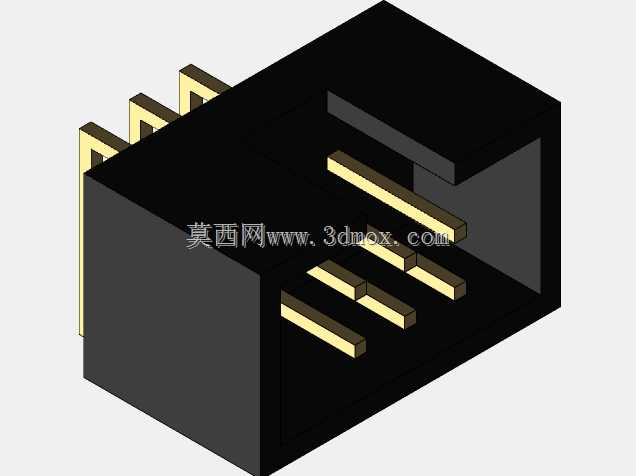

　　在工业控制板卡、传感器信号转接、小型仪器内部布线场景中，板对板或线对板的连接可靠性直接决定整机运行稳定性，这款六针弯插式IDC连接器正是针对高密度、小空间内部互连需求开发的结构件。其采用直角弯针出线布局，可在设备内部实现PCB板面与侧壁线束的90度转向连接，避免直插式连接器占用过多垂直空间，尤其适配薄型壳体、分层堆叠式电路板的安装工况。

　　从实际功能特性来看，该连接器为六芯信号通路设计，触点采用镀金铜合金材质，接触电阻低且抗环境氧化能力强，能够稳定传输低压直流信号、低频传感数据，也可承载小功率控制回路电流。绝缘基座采用耐高温工程塑料注塑成型，具备良好的介电强度与机械韧性，过波峰焊或回流焊工序时不易发生形变、翘曲，相邻针脚之间的绝缘筋位可有效防止焊锡桥连，降低生产组装阶段的不良率。

　　设计过程中优先考量了安装边界与装配公差。基座整体为方正块状结构，两侧预留定位卡扣槽，与PCB板上的定位孔配合后可实现预固定，焊接过程中不会出现偏移。弯针部分采用统一折弯半径，针脚伸出长度与间距严格符合通用板载连接器规范，既保证焊盘接触面积充足，也避免针脚过长引发相邻信号干扰。针脚尾部的IDC压线端采用刺破式结构，无需提前剥线即可将多股芯线与触点压接为一体，压接后线缆抗拉扯能力强，适合设备量产时的快速线束加工。

　　外形尺寸方面，连接器本体宽度与六针排布间距匹配，整体厚度控制在低矮范围内，安装后突出PCB板面的高度极小，不会干涉上层板卡或外壳内壁。弯针水平段的长度经过校核，既满足焊接时的吃锡深度要求，也不会因伸出过长导致组装过程中碰弯变形。基座前端的插口导向斜面设计，可让对接线束或插头顺利插入，减少盲装时的对位难度，同时插口内部的防呆凸筋能避免反插损坏针脚。

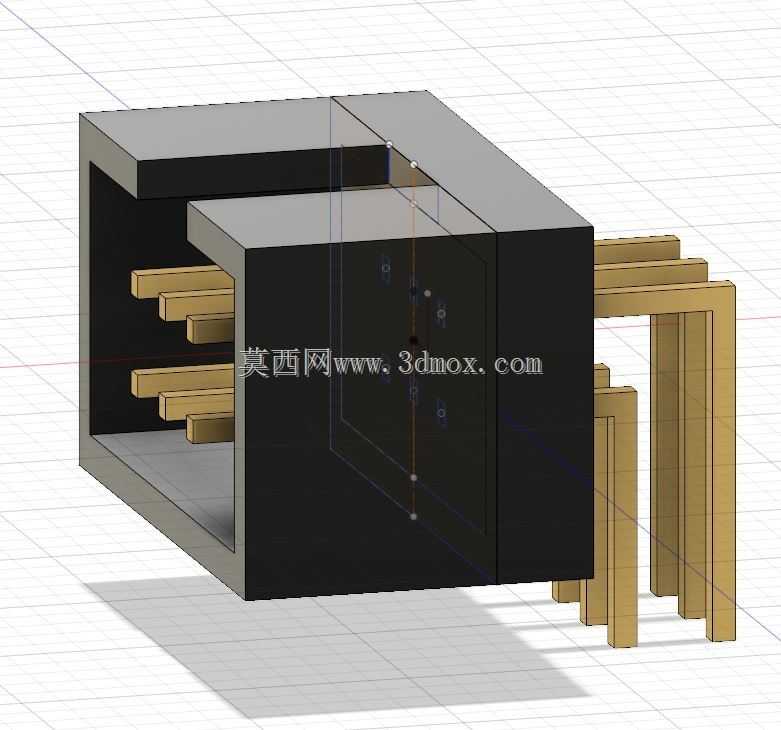

　　在设备选型应用中，这类连接器常见于工业传感器模块、数据采集终端、小型PLC扩展板、安防设备内部接线场景。相比传统螺钉接线端子，其占用板面积更小，装配效率更高，且信号一致性更好；相比直针连接器，弯角出线方式可让线束沿壳体侧壁平顺走向，减少线束弯折应力，长期震动工况下不易出现焊点脱落、线芯断裂问题。结构建模时需重点校验针脚与塑胶基座的配合间隙，既要保证针脚注塑后不松动，也要避免塑胶内应力导致针脚位置偏移；同时需核对弯针折弯处的圆角，防止折弯过程中产生裂纹或镀层脱落，影响长期导电可靠性。
