12V直流微型隔膜增压水泵结构设计

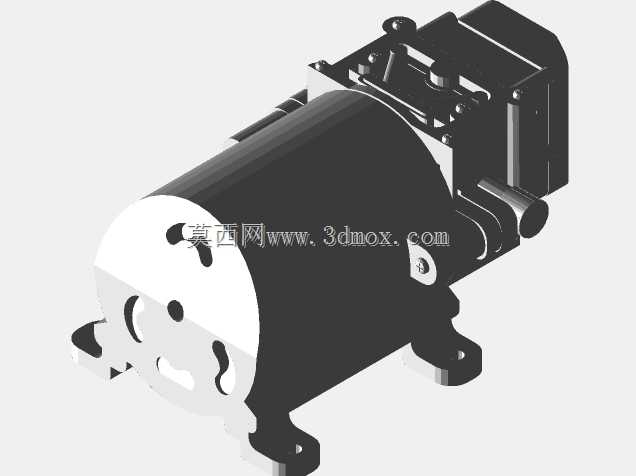

　　这款12V直流微型隔膜泵的三维结构，完整还原了小型流体增压设备的典型布局，核心由驱动电机、偏心传动机构、隔膜腔室、进出水流道与安装底座五部分组成。从实际工程应用来看，这类小功率压力泵常见于小型净水设备的水路增压、农用喷雾机具的压力供给、车载洗车系统的输水单元，以及实验室小型流体循环回路中，其工作压力覆盖80磅每平方英寸区间，流量可达每分钟4.5升，能够满足低流量、中等压力需求的移动式流体输送场景。

　　整机采用卧式同轴布局，驱动电机与泵头腔体沿轴向串联布置，电机外壳为圆柱型封闭结构，表面预留散热筋位以保障连续运行时的热量散出；泵头侧集成偏心轮与连杆传动结构，将电机的旋转运动转化为隔膜片的往复直线形变，通过腔室容积的周期性变化完成吸水与压水动作，进出水口采用侧置直角快插接口，接口轴线与电机轴线垂直，便于在紧凑设备空间内完成软管接驳，减少管路弯折带来的流阻损失。

　　从结构设计思路来看，该泵优先兼顾了便携性与安装稳定性：底部一体式注塑底座开设两个对称的腰型安装孔，孔位间距适配常规小型设备的安装板开孔标准，安装时可通过螺栓穿过腰型孔调整固定位置，补偿安装面的加工公差；底座与电机、泵头的连接位置设置加强筋，既降低整机运行时的振动传导，也避免长期往复受力导致的连接位开裂。泵头端盖采用多颗周向布置的紧固螺钉锁紧，端盖与隔膜腔之间预留密封槽位，装配时嵌入橡胶密封圈即可实现腔室静密封，杜绝压力工况下的流体渗漏。

　　整机的外形边界控制紧凑，圆柱电机段直径与泵头方形腔体的外接圆尺寸接近，轴向总长度适配12V小型直流电机的标准机身长度，整机高度由底座底面至电机顶部的尺寸控制在小型设备的常规安装层高范围内，无需额外预留过大的竖向操作空间。侧向布置的进出水口突出泵体侧面的长度较短，接驳软管后不会过度增加整机的横向占用尺寸，在嵌入式设备内部安装时，可直接将泵体固定于设备底板，管路沿侧壁走线即可完成水路搭建。

　　传动腔内部的偏心轮与电机输出轴采用过盈配合连接，连杆大头套设于偏心轮轴颈，小头与隔膜推盘铰接，运动过程中隔膜片的形变量经过精确限定，既保证单次往复的腔室容积变化量满足流量要求，也避免隔膜片过度拉伸导致的疲劳损坏。泵头内部集成单向阀组，吸水侧与压水侧的阀片采用弹性橡胶材质，依靠流体压力差自动开启与闭合，无需额外电控元件即可实现流体的单向输送，防止停机后管路内的水体倒流。

　　针对移动场景的使用需求，整机的重量集中于底部安装座位置，重心落在两个安装孔的连线中心区域，设备运行时的振动幅度更小，搭配减震垫安装后可进一步降低噪音传导。电机尾部预留接线端子位，供电线路可从电机后侧直接引出，不会与侧面的水管路产生干涉，整机的布线与布管路径完全分离，便于后期维护时单独拆解水路或电路部件。
