全向移动平台用麦克纳姆轮结构设计

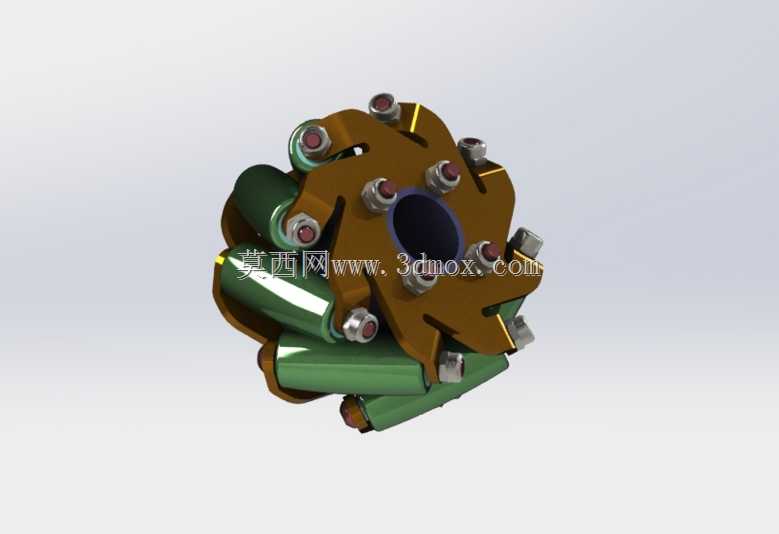

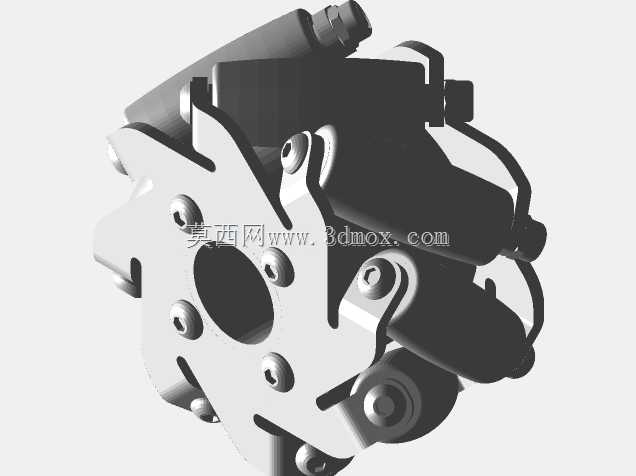

　　这款麦克纳姆轮的辊子轴线与轮毂主轴线呈固定夹角排布，周向均布的多根从动辊子通过独立支座固定在轮盘上，辊子采用两端带轴承的支撑结构，可绕自身轴线自由转动，轮盘中心预留与驱动轴连接的安装孔，孔周设置多个螺栓过孔用于和输出法兰锁紧固定。轮体的安装边界需结合底盘轮组的布置间距核算，单轮的径向轮廓要保证辊子最外端形成连续的滚动包络面，避免行走过程中出现轮体架空、辊子受力突变的问题；轴向安装尺寸要预留辊子支座与底盘侧板的安全间隙，防止转向或过坎时轮体与车架发生运动干涉。

　　在结构设计阶段，首先要根据整车额定负载核算单轮承载能力，轮毂材质可选高强度铝合金或工程塑料，辊子外层包覆聚氨酯材质，既保证足够的抓地摩擦力，又能缓冲地面不平带来的冲击，同时避免刮伤车间环氧地坪。辊子的排布角度通常取45度，相邻辊子的周向位置要做错位补偿，保证任意时刻至少有一根辊子与地面接触，消除全向移动过程中的运动死点。支座与轮毂的连接采用内六角螺栓加防松垫圈的组合，每个连接点的预紧力要按照螺栓规格统一施加，避免长期受交变载荷后出现连接松动。

　　这类轮组主要应用在空间受限场景下的全向移动设备上，比如智能仓储里的AGV搬运小车、工业车间的物料转运平台、窄通道作业的巡检机器人，以及需要精准对位的自动化产线接驳台。普通轮组只能实现前后直行与固定半径转向，在货架密集、通道狭窄的库区里，普通舵轮换向需要较大的转弯半径，往往无法完成设备的精准停靠；而搭载麦克纳姆轮的底盘，通过四个轮子各自转速与转向的组合控制，可直接实现整车横移、原地自旋、斜向行走等任意方向的移动，不需要预留传统转向所需的转弯空间，能大幅提升仓储空间的利用率，也能让设备在工位对接时做到毫米级的位置调整。

　　建模过程中需要重点处理辊子与轮毂的装配配合关系，辊子的外轮廓是空间圆柱面，要保证所有辊子的外圆母线共同构成与地面接触的理论圆，不能出现个别辊子突出或凹陷的情况，否则会导致轮组受力不均，运行时产生异常振动。中心安装孔的公差要与驱动输出轴匹配，通常采用过渡配合保证同轴度，法兰面的螺栓孔位置度要严格控制，避免安装时出现孔位错位强行锁紧，导致轮盘径向跳动超差。轮体的整体宽度要结合底盘的承载需求选择，负载越大的场景，辊子长度与轮盘直径也要对应增加，以此分散单辊子的接地压强，避免辊子包覆层过早磨损或支座受力断裂。

　　在实际选型匹配时，还要结合地面的实际工况调整辊子的硬度与表面纹路，平整光滑的室内地坪可选用硬度稍高的聚氨酯辊子，降低滚动阻力提升续航；如果是地面有轻微颗粒或接缝的场景，可选用硬度稍低、带一定防滑纹路的辊子，提升接地贴合度，减少行走过程中的打滑与颠簸。轮组的防护设计也需要纳入考量，支座与轴承位置要预留防尘密封结构，避免车间内的粉尘、碎屑进入辊子转动副，长期运行后出现卡滞或异响。
