轻便式行李手推搬运车结构设计

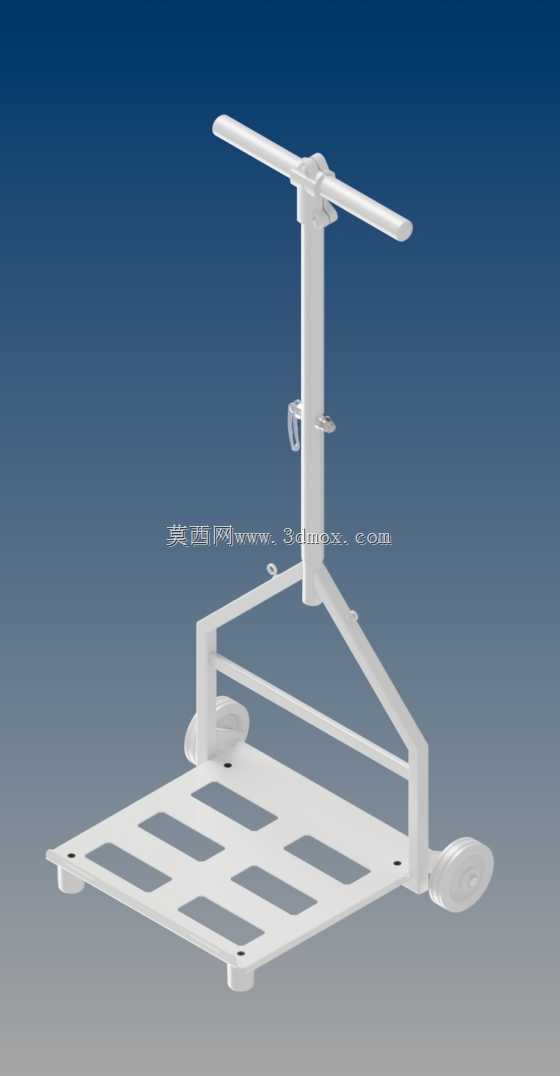

　　这款手推搬运车的结构围绕短途轻载转运场景展开，常见于车站、机场、仓库拣货、办公室文件搬运、家庭大件物品挪动以及展会物料进场等场合。它的核心作用是把原本需要徒手抬抱的载荷转移到轮式平台上，降低操作者腰部受力，同时在狭窄通道和电梯间内保持较好的通过性。

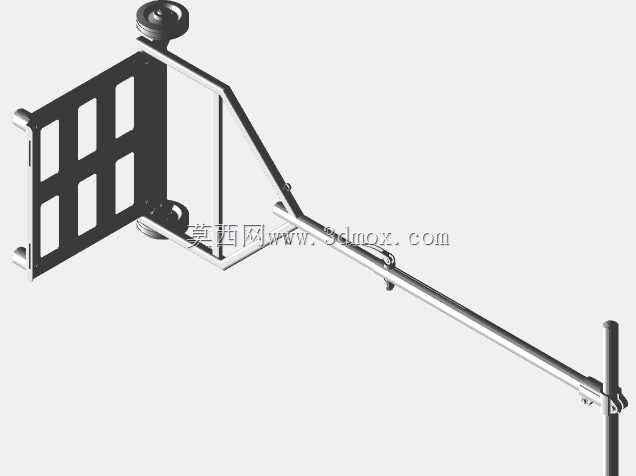

　　载物部分采用平板式框架，而不是整块封闭板。板面预留多条长条形镂空区域，一方面可以减轻整体自重，推动时更省力，另一方面能够减少积灰、积水对承载面的影响，也方便用捆扎带穿过镂空位置固定行李或箱体。平台四角设置了安装孔位，既可以作为附件扩展点，用于加装挡条、绑带扣或防滑垫，也能在样机验证阶段作为尺寸检测和工装定位基准。平台边缘做了收边处理，避免尖锐棱边划伤箱体表面，这一点在搬运纸箱、ABS行李箱和展示样品时尤其重要。

　　支撑立柱从平台后侧向上延伸，承担把手的高度支撑。立柱上设置了高度调节与锁紧结构，允许不同身高的使用者把横把手调整到舒适的推握位置。锁紧件采用快拆式卡扣思路，松开后可快速改变立柱有效高度，锁紧后依靠摩擦和机械限位共同抵抗推行时产生的弯矩。顶部横向把手向两侧展开，握距较宽，操作者在直线推行时可以自然握持，在转向时也能通过双手施力差快速修正方向。把手末端没有复杂的包覆造型，保持简洁的圆杆或扁杆形态，便于加工，也降低了突出物勾挂障碍物的概率。

　　车架后侧斜向支撑杆是关键受力件之一。它把立柱中部与平台侧框连接起来，形成三角形传力路径。当车辆在推行中突然制动、越过门槛或前轮受到冲击时，斜撑能够把立柱受到的前倾力矩分散到平台框架，而不是让立柱根部单独承受交变载荷。对于这类轻载小车，三角形支撑比单纯加厚立柱更有效，因为它直接改善了力流路径，在控制重量的同时提升了整体刚性。

　　行走系统采用小直径脚轮布置。从结构上看，前端或平台下方的轮子承担主要承载，后侧轮子配合转向，轮架与车架通过铆接或螺栓连接，便于后期维护更换。小轮径的优势在于降低平台高度，使行李上下搬运时的抬升距离更短；缺点是越障能力有限，因此它更适合平整地面，如瓷砖、环氧地坪、PVC地板和硬化路面。在设计轮位时，需要重点校核转弯半径与轮距关系：轮距过窄会影响重载时的侧倾稳定性，轮距过宽则会影响在货架通道、车厢过道和人群中的穿行能力。该模型的轮位布置偏向紧凑实用，适合在人流密集区域使用。

　　从安装边界看，这类小车需要关注几个尺寸。第一是平台离地高度，它决定装载面高度和脚轮安装空间；第二是立柱与平台后缘的距离，若立柱过于靠前，会侵占行李放置区域，若过于靠后，则会在推行时让载荷重心偏离轮组支撑范围；第三是把手最大展开高度，它关系到人体工学和收纳尺寸；第四是整车外廓宽度，必须满足常见门宽、电梯门和检票通道的通过要求。建模时这些边界不能只按外观比例确定，而应结合实际轮组样本、管材规格和标准板材厚度进行约束。

　　制造思路上，车架适合采用圆管或方管折弯、焊接后再做表面喷涂处理，平台可使用钣金折弯或轻量化型材拼接。若面向民用市场，可在平台表面增加防滑纹理；若面向仓储场景，则可在边角增加防撞包胶。三维建模阶段需要特别注意焊缝位置与后续装配顺序，避免出现脚轮安装面被管件遮挡、锁紧件没有操作空间、绑带孔与加强筋干涉等问题。

　　总体而言，该结构不是以高负载能力取胜，而是通过低平台、宽把手、三角支撑和紧凑脚轮布局，实现轻载行李与小件货物的便捷转运。对结构设计人员来说，这类产品的难点不在于复杂曲面，而在于在有限尺寸内平衡自重、强度、握持舒适度、转弯灵活性和制造成本。
