带滚轮摆杆的单刀双掷微动限位开关

　　滚轮杠杆式微动开关在自动化设备里最常见的用途，并不是单纯作为按钮使用，而是把机械位移转化为明确的电信号。它常被安装在滑台端部、夹具开合位置、料仓到位检测点、门盖闭合位置以及传送线挡停机构附近，用来确认执行件是否到达预定边界。相比直接按压式开关，带滚轮的摆杆能够承受侧向接触，执行件经过时滚轮先接触并滚动，再通过摆杆压缩内部簧片，整个过程接触阻力更小，也能减少对运动件表面的刮擦。

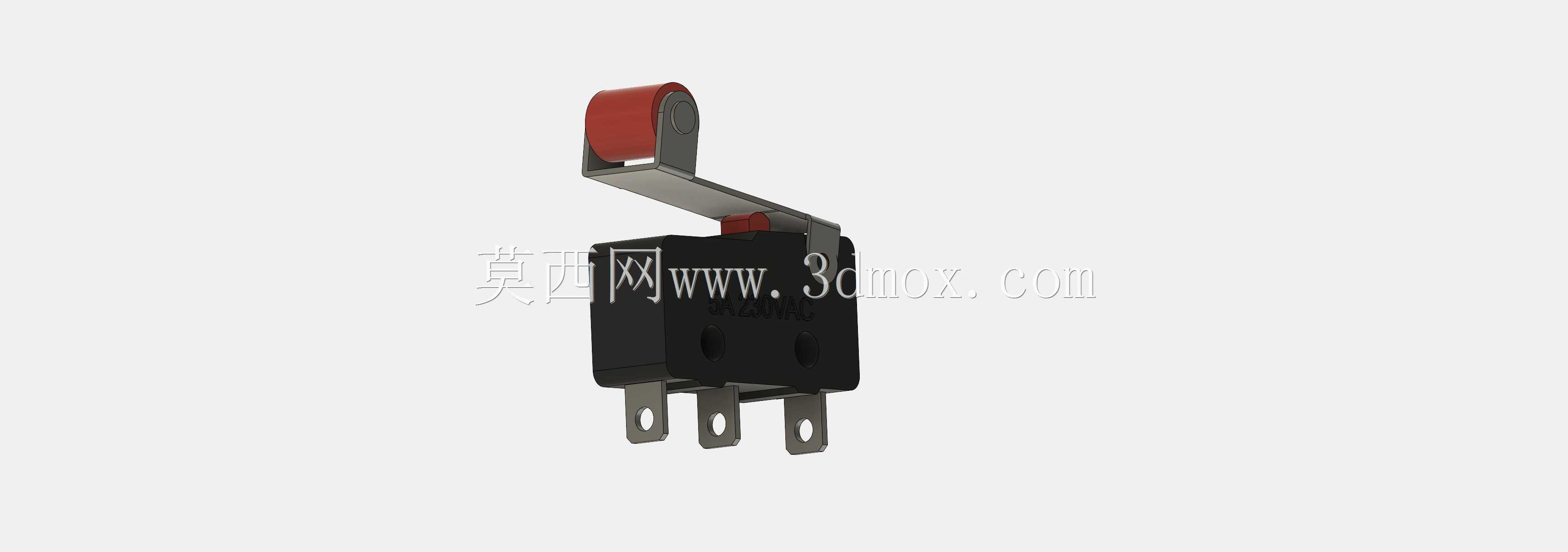

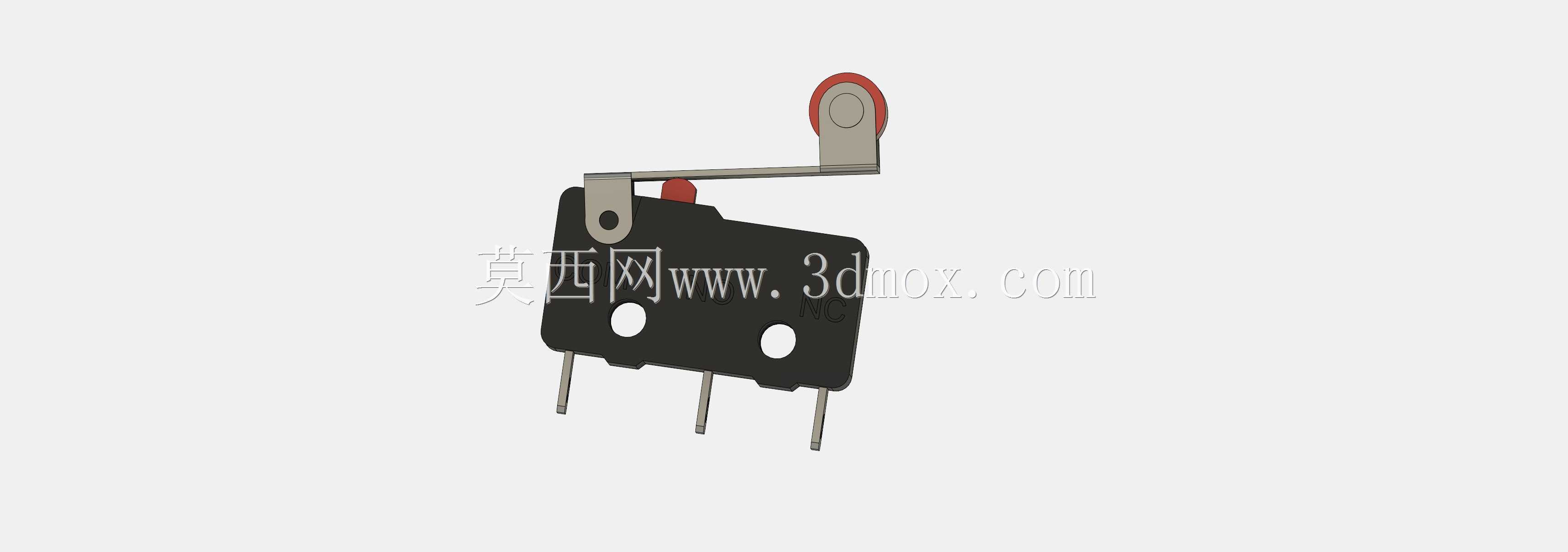

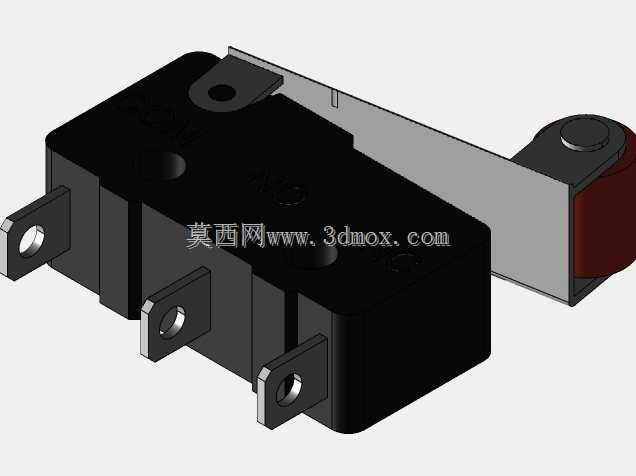

　　这个模型呈现的是一只小型微动开关本体加长滚轮杠杆的组合结构。本体采用黑色绝缘基座，正面可见两个安装孔，用于通过螺钉固定在板金支架、型材安装面或设备侧板上。三只直插式引脚从基座下方伸出，对应单刀双掷触点结构：其中一只为公共端，另外两只分别对应常开与常闭回路。工程师在选型和布线时，需要根据安全逻辑决定使用哪一组触点；例如防护门、极限位置等场合，常优先考虑常闭回路，以降低断线带来的误判风险。

　　杠杆部分是该元件区别于普通按钮微动开关的关键。细长金属片从本体顶部向前伸出，末端装有直径约16.3毫米的滚轮，滚轮通过铆钉或小轴固定，可绕轴转动。摆杆与本体之间的传动点位于开关顶部，当外部机构压下滚轮时，摆杆绕支撑点产生较小角位移，内部瞬动机构随即越过临界点，使触点快速切换。这种瞬动特性非常重要：无论外部按压速度快慢，触点闭合与断开都由内部簧片储能释放完成，能够缩短拉弧时间，提高小电流控制回路的可靠性。

　　从结构设计角度看，滚轮位置决定了触发高度和允许的接近方向。模型中滚轮位于本体上方偏前位置，适合水平移动件从前方扫过，或升降件从上向下压触。若安装空间狭窄，需要在三维布局中检查摆杆全行程范围内是否与周边零件干涉，尤其要关注滚轮被压下后摆杆后端、顶部按钮区域以及引脚接线空间。开关本体虽然体积小，但在设备中往往处于运动边界附近，周围需要预留维护空间，便于后期调整触发位置和更换元件。

　　安装边界方面，基座上的两个固定孔是主要定位依据。设计支架时不应只考虑孔位对齐，还要控制安装面平面度；若支架翘曲，螺钉锁紧后可能使塑料基座受力，长期振动下存在开裂或动作卡滞隐患。引脚间距适合焊接在印制板上，也可通过接插件引出。若用于设备内部走线，建议在引脚附近保留弯曲半径，避免导线拉力直接作用于焊点。对于频繁动作的工位，还应在结构上设置硬限位，让执行件最终停在机械挡点上，而不是让微动开关长期承受过量撞击。

　　滚轮杠杆带来的另一个工程价值是容差能力。实际设备中，零件加工误差、装配偏差、皮带张紧变化和长期磨损都会使触发位置产生轻微偏移。普通柱塞式开关对压头对中度要求较高，而滚轮摆杆允许接触点在一定范围内偏移，只要滚轮圆周面被有效压下，开关即可可靠动作。当然，这种容差不是无限的；若侧向力过大或撞击方向偏离滚轮平面，可能造成摆杆变形，进而改变动作点。因此在机构设计中，应让运动件尽量沿滚轮径向施压，并控制接触速度。

　　在三维建模时，这类元件需要重点表达外部可接触轮廓、安装孔、引脚位置和摆杆运动包络。内部触点、弹簧和细小铆接结构可以根据用途适当简化，但顶部按钮与杠杆的相对关系不能省略，因为它直接影响装配干涉检查和触发行程计算。对于设备选型人员而言，把该模型放入总装后，可以模拟门盖、滑块或推杆在不同位置时与滚轮的接触关系，确认压下量是否落在有效行程内。压下量过小会导致触点接触不稳定，过大则可能使杠杆越过设计允许位置，损伤内部机构。

　　该类微动开关常用于5安级别的小电流控制回路，适合接入PLC输入点、继电器线圈或小型指示电路，不建议直接驱动大功率负载。若现场存在电机启动、电磁阀吸合等冲击性负载，应通过中间继电器或接触器进行隔离。滚轮式结构本身并不改变电气额定值，它解决的是机械触发方式问题；真正决定寿命的仍然是触点材料、簧片机构、负载性质以及安装时是否避免过压和偏载。

　　从维护角度看，这种开关属于易损检测元件，模型中清晰的安装孔和外轮廓有助于设计快换支架。将其布置在可见、可触及的位置，比隐藏在钣金内侧更符合现场使用需求。若必须安装在狭小腔体内，应在盖板上预留调整窗口，或在支架上加工长圆孔，以便微调滚轮与运动件的相对位置。对于高速往复机构，还可配合缓冲垫或阻尼结构降低滚轮受到的瞬时冲击，使触发信号稳定，同时延长机械寿命。

　　总体而言，这只带滚轮杠杆的单刀双掷微动开关是典型的机电接口元件：结构并不复杂，但在设备中的位置敏感，既承担位置检测，也参与安全联锁。三维设计阶段把它的本体尺寸、摆杆高度、滚轮直径、安装孔和引脚空间准确表达出来，能够减少后期装配时的干涉返工，也能让电气控制逻辑与机械动作边界保持一致。
