微型包胶轴承从动滚轮结构设计

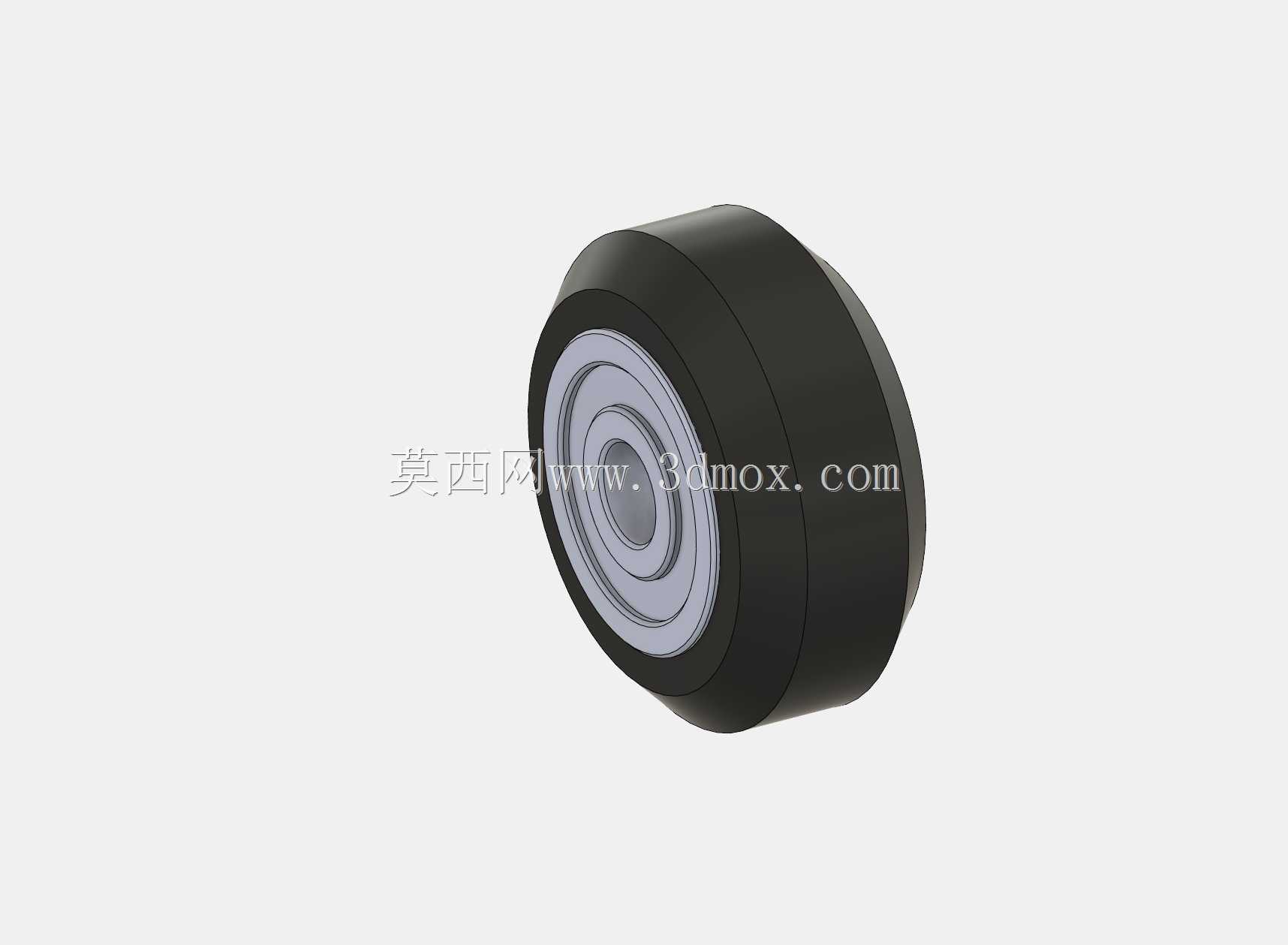

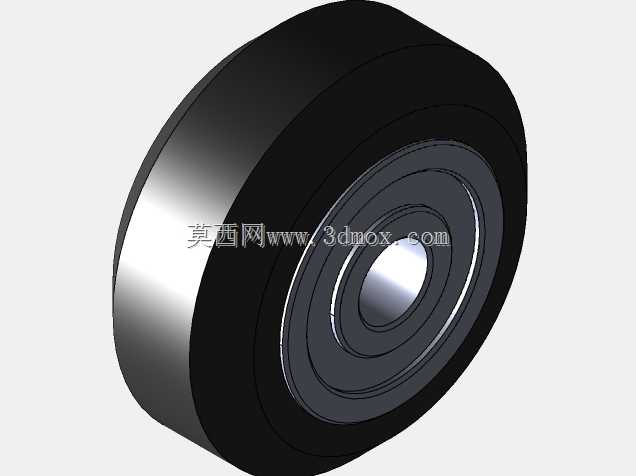

　　这款直径24.4mm的包胶滚轮，核心采用标准微型滚珠轴承内嵌于橡塑轮体的复合结构，在轻载输送、3D打印机运动机构、小型自动化设备导向工位、桌面级机械手行走端、检测仪器滑动平台中都有大量应用。很多工程师在选型这类小尺寸走行件时，容易只关注外径而忽略轴承内孔与安装轴的配合公差，实际装配中，轴与轴承内圈建议采用k6级过渡配合，轴承外圈与橡塑轮体的嵌合位则要预留0.02-0.05mm的压装过盈量，避免长期运行后外圈跟转、轮体打滑空转。从结构设计逻辑来看，外层橡塑轮面并非简单套在轴承上，轮体中部设计了包裹轴承外圈的环形限位凸台，两侧轮缘高出轴承端面，既可以在轮体受侧向力时避免轴承直接承受径向冲击，也能在安装到支架槽内时起到轴向限位作用，

　　不需要额外加装轴用挡圈来约束轴承窜动。轮面采用圆弧过渡的柱面造型，而非直角锐边，一方面在接触导轨或工作面时能自动适配微小的安装平行度误差，不会出现边缘啃轨、局部应力集中导致轮面过早开裂；另一方面橡塑材质本身具备阻尼特性，运行时能吸收金属导轨传递的高频振动，降低设备运行噪音，这一点在桌面级检测设备、办公自动化机械里尤为重要，很多需要低噪运行的工位，会特意选用这类包胶滚轮替代全金属导向轮。它的实际用途并不局限于被动行走，在很多张紧机构里，它也可以作为压轮使用，比如同步带张紧、薄膜输送导向，轴承自身的低旋转阻力可以保证张紧力稳定，不会因为轮体转动卡滞导致带料跳动。设计这类滚轮三维模型时，要重点核对几个安装边界：首先是总厚度尺寸，

　　轮体宽度要小于安装支架的槽口宽度，预留0.2-0.3mm的侧向间隙，避免受热膨胀后轮体夹死；其次是轴承内孔的同轴度，整个轮体的外圆必须与轴承内孔保持0.03mm以内的同轴度，否则转动时会出现明显径向跳动，直接影响输送面的平稳度，用在视觉检测工位的话，甚至会导致成像模糊、定位偏差。轮体橡塑层的厚度也有讲究，过薄会失去缓冲减震的效果，轴承受到的刚性冲击会直接传递到安装轴，长期运行容易出现轴承滚珠点蚀；过厚则会导致轮体径向刚度过低，受载后形变量过大，定位精度下降，这款24.4mm外径的规格，橡塑层厚度控制在3-4mm区间，刚好平衡了缓冲性能与结构刚性。在实际工况中，这类滚轮的适用载荷通常在几十牛级别，不能替代重型脚轮使用，

　　它的设计定位就是轻载、高速、低阻力的连续运动场景，轴承自带的双面密封结构可以阻挡车间里的粉尘、碎屑进入滚道，日常维护不需要频繁加注润滑脂，适合免维护的长周期运行设备。建模过程中，轮体与轴承的配合面要做拔模处理，方便橡塑件注塑脱模，同时轴承安装位的端面要设计定位台阶，压装时可以精准控制轴承嵌入深度，不会出现两侧轴承突出量不一致的问题。很多新手设计师在画这类零件时，会把轮面做成完全光滑的圆柱，实际使用中如果工作面有少量碎屑，光滑轮面很容易把碎屑压入轮体表面，造成运行颠簸，适度的微观粗糙面反而能提升轮面的附着能力，当然在洁净车间使用的场景下，还是要采用高光轮面避免积尘。
