雷贝舒茨格栅防护结构立体设计

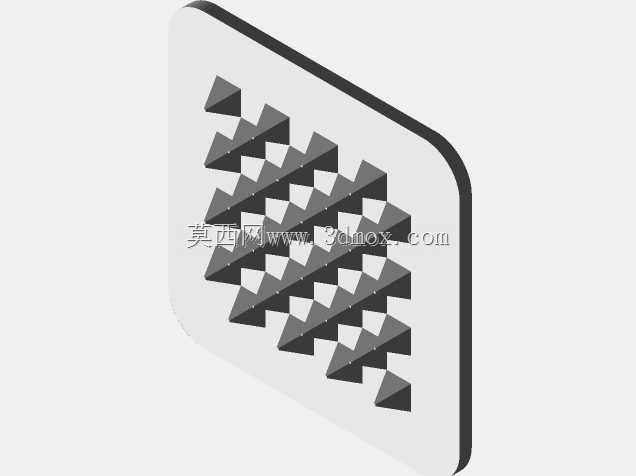

　　该防护结构以等距三角棱锥为基本构成单元，沿斜向网格重复排布，形成连续的镂空承托面。棱锥单元之间保留均匀间隙，既能够阻挡大尺寸异物直接接触被保护对象，又不会完全阻断气流、光线或介质的通过，适合布置在需要兼顾防护与通透的传感设备前端。从实际使用角度看，这类格栅并不承担主体载荷，更多起到隔离、遮挡和限位作用，因此结构设计重点不在厚重补强，而在单元间距、边缘过渡和整体刚度之间取得平衡。模型将棱锥高度控制在较小范围内，避免防护面过厚造成安装空间浪费；每个三角面均保持一致倾角，相邻单元在根部相互连接，使分散的凸起形成整体受力网络。当局部受到触碰或轻微冲击时，力可以通过连续的网格骨架向周边传递，降低单点变形风险。基板采用圆角矩形轮廓，

　　四角做圆弧处理，能够减少装配时的尖锐边缘，也便于在狭小空间内对位。基板厚度与棱锥根部衔接处保留平滑过渡，没有出现突变台阶，这对于后续加工或实体成型十分重要，既可以降低应力集中，也能避免薄壁位置在成型过程中产生翘曲。镂空区域的形状由相邻棱锥围合而成，孔洞方向与棱锥斜面一致，并非简单的平面开孔。这种斜向开孔在视觉上具有明显的立体韵律，同时在功能上改变了异物直线穿过的路径。对于需要保护雷贝舒茨类敏感元件的场景，格栅能够在不显著影响检测面工作的前提下，形成一层物理屏障。若用于接近式或光学类传感装置，通透率与遮挡比例需要根据实际探测距离调整；当前模型的单元密度偏向中等防护，既能保证结构完整性，也给被保护面留下足够的开放区域。安装边界方面，

　　整体外形接近薄型板件，主体由带圆角的平板和单侧立体格栅组成，背部可预留为贴合面。实际装配时可通过背部平面贴合设备壳体，再利用周边孔位、卡扣或粘接方式固定。由于模型未突出复杂连接结构，设计者可根据安装空间在基板边缘补充沉孔、定位柱或卡扣槽，而不必改动中间格栅区域。这种把功能区与安装区分开的思路，有利于后续系列化改型：中间防护网格保持不变，只需调整外框尺寸和固定方式，即可适配不同规格的设备。从建模逻辑看，该结构适合先建立单个棱锥单元，再按阵列方式生成整体网格，最后与基板合并。阵列过程中需要控制单元间距，使每个棱锥既不互相干涉，又能在根部形成连续连接。若间距过大，格栅整体会偏软，防护能力下降；若间距过小，则镂空比例不足，通透效果变差。

　　棱锥尖端不宜过锐，实际工程中应保留微小平面或圆角，以提高尖端抗磕碰能力。基板边缘厚度也应均匀，避免在成型时因厚薄不均产生收缩痕。该结构的应用并不局限于某一种设备。凡是需要在敏感元件前方设置隔离层，同时又要求空气、光线或细小颗粒能够通过的位置，都可以参考这种立体格栅形式。例如仪器仪表的通风窗口、检测探头前端保护罩、设备外壳上的装饰性通风格栅，以及需要防止手指直接触及内部元件的安全隔离面。与平面冲孔网相比，这种三角棱锥格栅在相同投影面积下具有更高的立面刚度，凸起结构还能在一定程度上引导气流方向，减少正面直吹带来的扰动。若用于传感测量场景，这种气流引导特性有助于降低紊流对检测结果的影响。需要注意的是，立体格栅并非密封件，不能用于防水、防尘等级要求很高的位置；它更适合作为一级物理防护，阻挡较大异物、意外接触和轻度碰撞。若使用环境存在液体飞溅或细粉尘，还应在格栅后方增加滤网、密封圈或薄膜层。模型在设计上已经预留出这种组合思路：平板背部平整，可直接叠加密封垫或二次过滤层，前方立体格栅负责承担机械隔离。整体造型简洁，几何关系清晰，没有多余曲面，便于在不同三维软件中修改参数。设计者可以通过调整棱锥高度、单元间距、基板厚度和外框圆角，快速获得不同防护等级和视觉风格的变体。对于强调设备外观一致性的产品，该格栅还可以与外壳一体化成型，减少单独装配的零件数量；对于小批量制作场景，则可将其作为独立防护片安装，便于更换和维护。
