库普塞斯伯格弧形传感安装支架结构

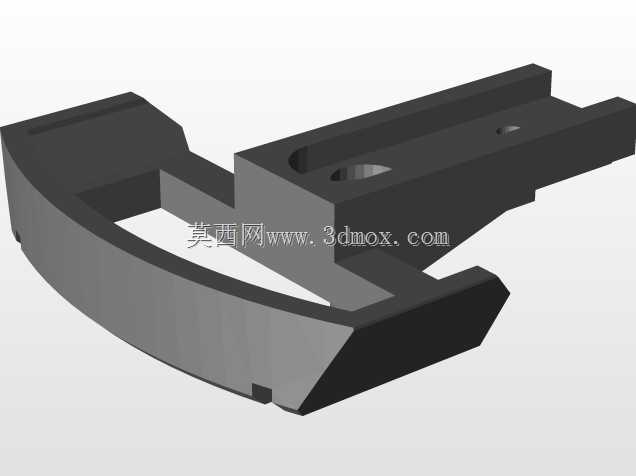

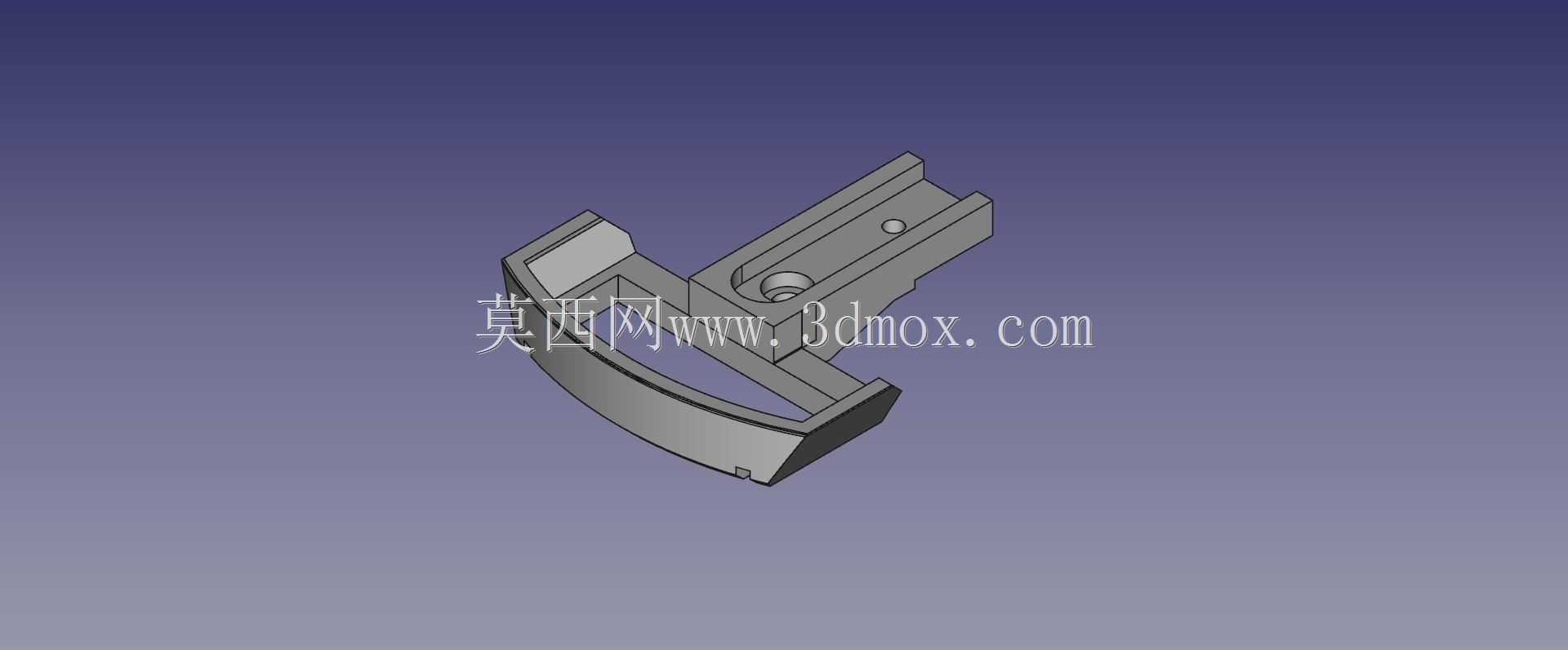

　　该零件属于检测元件配套安装结构，整体由直线导向段、弧形承托段和侧向连接臂组合而成，主要用于把传感或检测部件固定到具有圆弧边界、狭窄安装空间的设备本体上。实际选型时，这类支架常见于工位检测、物料到位确认、位置反馈以及小型执行机构附近，尤其适合安装面不是完整平面、需要避让运动轨迹或包覆圆弧轮廓的场合。直线段上设置有沉孔与凸台，可用于穿装紧固件或定位销，保证支架固定后不发生转动；弧形段则承担贴合、承托和限位作用，使被安装元件能够沿着既定曲率方向布置，减少额外转接板带来的累积误差。

　　从结构思路看，设计没有采用整块厚板铣削的方式，而是通过立板、底板和弧形弯板组合形成半开放框架，在保证局部刚度的同时控制了整体重量。直线导向段的侧壁较高，能够为紧固件提供较长的支承跨距，避免单点锁紧后支架在振动工况下出现偏摆。弧形段内侧形成连续承托面，外侧保留均匀壁厚，端部做收边处理，既提高抗弯能力，也避免锐边在装配时划伤线缆或操作人员。侧向连接臂与主体之间设置过渡圆角，应力能够沿圆弧平滑扩散，适合在频繁启停、轻载冲击的检测工位长期使用。

　　安装边界方面，需要重点关注三段空间：一是直线段上的孔位中心距，它决定了支架与基座连接时的可调范围；二是弧形段的曲率半径和开口宽度，现场必须确认其与被贴合轮廓之间不会发生干涉；三是侧向连接臂的伸出长度，它直接影响传感元件的检测距离和视角。若把支架用于光电、接近或磁性检测元件，安装面应尽量靠近被测对象运动轨迹，同时让紧固件沉入凸台以下，防止螺钉头突出刮碰工件。对于需要走线的场景，弧形段外侧可预留线束绑扎空间，直线段背部也可作为线缆走向的依托，使导线从检测端平稳引向设备线槽。

　　在功能特性上，该结构兼顾定位、承托和避让。直线段承担主要安装基准，孔位周边局部加厚，能够降低拧紧时的局部变形；弧形段负责适应圆弧外形，使支架不必完全依赖平面安装；连接臂则把检测点延伸到更靠近目标的位置。三者形成的受力路径比较清晰：外部载荷先传到连接臂，再沿弧形段扩散到主体立板，最后通过直线段紧固件传回基座。这样的布置比单薄悬臂片更可靠，也比整体封闭壳体更容易加工和调整。

　　建模时应先确定安装基准面和弧形中心线，再以中心线控制弧形段的扫掠路径。直线段孔位不宜只画成简单圆孔，需要把沉孔、凸台和局部加厚一并表达，因为这些特征会影响实际装配高度。连接臂与弧形段交接处不能做成尖锐直角，否则在三维数模中虽然能够成型，但在后续加工或受力分析时都会暴露应力集中问题。壁厚应保持连续过渡，弧形端部可设置小翻边以提高刚性，但翻边不能侵入被检测元件的工作范围。若后续需要进行轻量化开孔，应优先在低应力区去除材料，而不要削弱孔位周围和弧形根部。

　　现场使用中，这类支架通常不是单独受力的承载件，而是检测系统中的定位媒介，因此装配精度比极限强度更值得关注。安装面如果存在焊缝、喷涂层或加工台阶，需要在支架与基座之间增加垫片调整，避免强行锁紧导致弧形段翘起。传感器固定后应先手动模拟工件全行程，确认弧形边缘、连接臂和紧固件均不与运动件发生擦碰，再进行最终紧固。对于有振动的设备，建议在连接面使用防松垫圈或螺纹胶，并在调试后复核检测距离，因为支架即使发生微小偏转，也可能改变检测元件的触发位置。

　　该结构的价值在于把平面安装、弧形贴合和侧向延伸三种需求整合到一个零件中，减少了零散垫片和转接件的数量。对结构设计人员而言，它提供了一种在紧凑空间内布置检测元件的思路；对设备维护人员而言，其开放外形便于观察紧固件状态和清理积尘；对建模人员而言，该模型能够练习曲面扫掠、筋板过渡、孔位凸台和安装边界协调等常见结构处理方法。
