氧气压力检测用真空差压传感装置

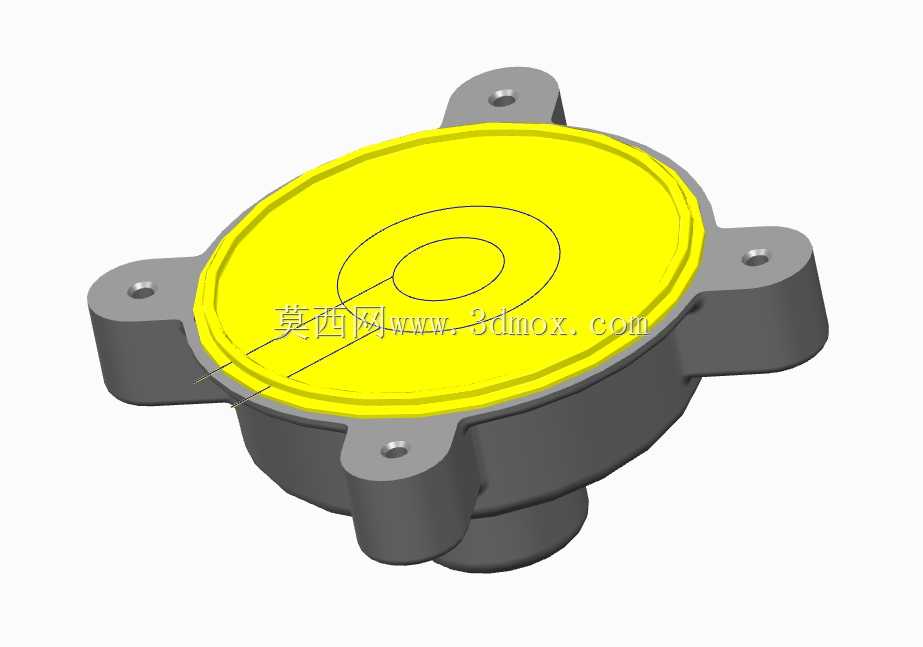

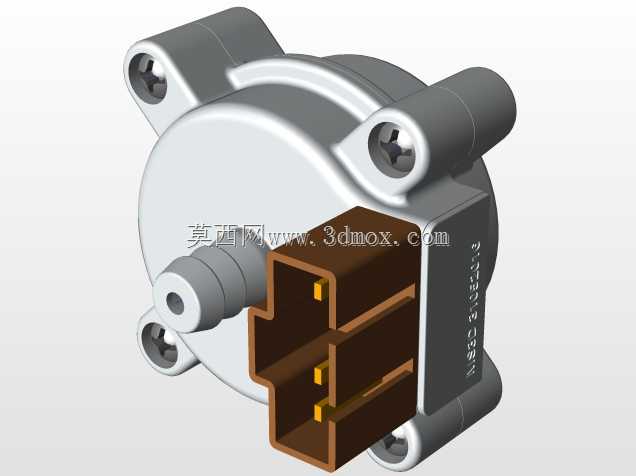

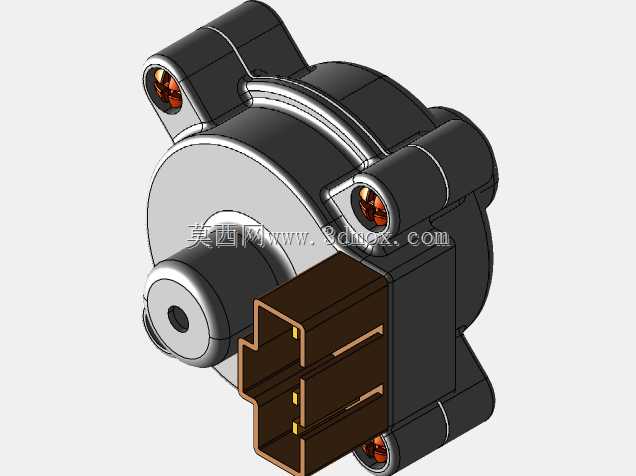

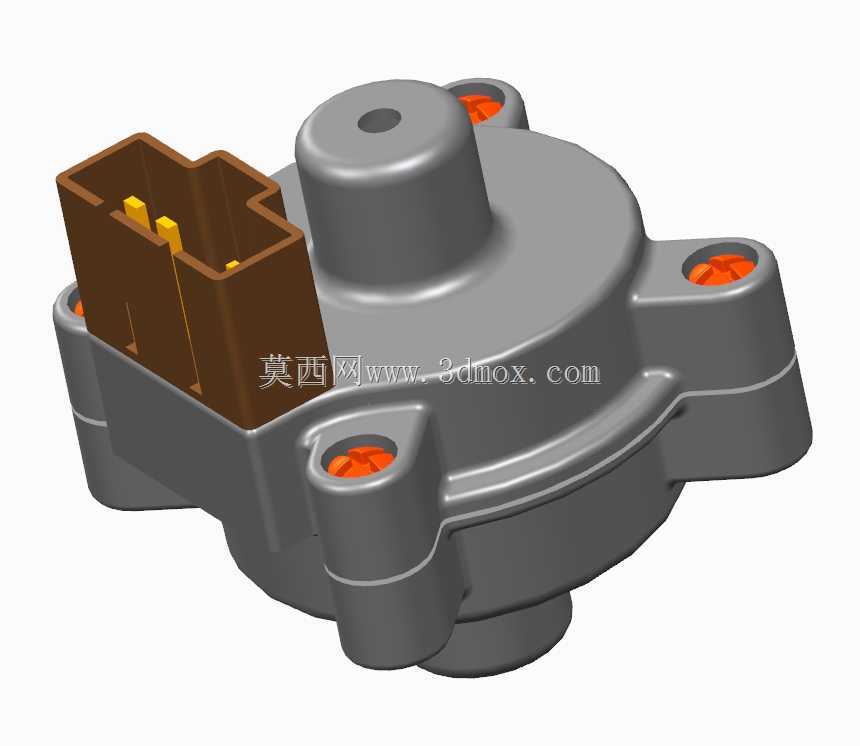

　　这款传感装置的结构设计围绕氧气介质的压力采集需求展开，主体壳体采用一体化成型的承压结构，顶部凸起的柱体为压力引入端，内部预留介质流道与感压芯片安装腔，能够直接对接被测气路完成压力信号的拾取。壳体周向均匀分布三个带安装孔的固定耳座，孔位内嵌橙色的密封缓冲衬套，既可以通过螺栓完成装置在设备面板或支架上的紧固，也能抵消设备运行过程中产生的小幅振动，避免振动传导至内部感压元件造成测量数值漂移。侧面设置的棕色插接式电气接口为标准多针连接器，内部插针排布区分电源供给、信号输出与接地回路，接口外围做了挡边凸起设计，插接配套线束后可以形成物理防护，减少粉尘、水汽对接线端的侵入，同时防呆结构能够杜绝线束插反的问题，降低现场装配的出错概率。

　　从实际应用场景来看，这类传感装置常被集成在医用制氧设备、氧气输送管网、工业氧舱以及需要精准管控氧气压力的气动控制系统中，它既可以检测管路内的正压数值，也能够对真空回路的差压变化做出响应，实时将压力物理量转化为可被控制系统识别的电信号，为系统的压力闭环控制提供数据支撑。比如在制氧设备的气路管控中，它可以实时监测吸附塔、输出管路的压力波动，配合控制阀组完成制氧流程的工况切换，一旦压力超出设定阈值，控制系统可快速触发报警或保护动作，避免管路超压或者供氧压力不足影响设备正常运行。设计过程中首先需要考量的是介质兼容性，氧气属于强氧化性介质，壳体与介质接触的流道部分需要做适配的表面处理，规避易氧化、易产生静电的材质，同时流道内壁要做顺滑过渡，

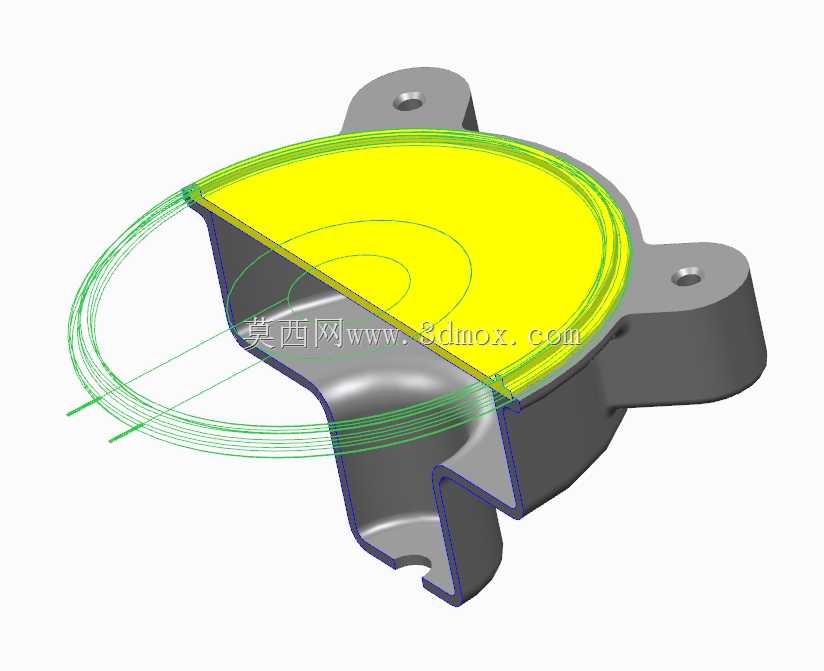

　　避免出现尖角、死角造成杂质积存，降低氧气输送过程中的安全隐患。其次是安装边界的匹配，三个固定耳座的孔位间距、安装孔的通径都按照通用工业传感元件的安装规范设定，既可以适配常规的设备面板开孔安装，也能够通过简易支架完成壁挂或管路旁装，不需要额外定制复杂的转接结构。装置的整体外形紧凑，没有多余的外凸结构，占用安装空间较小，能够在排布密集的气路控制单元中找到合适的安装位置，不会与周边的阀件、管路产生干涉。电气接口的位置设置在壳体侧方，接线后线束可以顺着设备内壁走线，不会在压力接入端形成走线干涉，也方便后期运维时插拔检测。内部结构布局上，感压核心元件被安置在壳体中心的防护腔内，外围的壳体结构可以承受一定的外部机械冲击，

　　同时安装耳座的缓冲衬套能够过滤大部分高频振动，保证感压元件始终处于相对稳定的工作环境，提升测量的稳定性与装置的使用寿命。压力引入端的接口尺寸适配常规的气动管路接头，现场装配时可以直接选用标准规格的快插或螺纹接头完成对接，不需要额外加工转接件，降低装配的加工成本与工序复杂度。在进行三维结构设计时，需要重点核对壳体的壁厚分布，承压区域的壁厚要满足额定工作压力下的强度要求，同时兼顾整体的轻量化需求；安装耳座与主体壳体的衔接位置做了圆角过渡，避免应力集中造成长期使用后耳座断裂；电气接口的插针位置要与内部电路板的焊盘位置精准对应，保证装配时电路板可以直接就位完成焊接，不需要额外调整线束。整个装置的结构拆分逻辑清晰，壳体作为主承载件集成了压力流道、安装定位、电气接口防护等多项功能，减少了多余的拼接零件，既降低了整体的密封泄漏风险，也简化了装配流程，适合批量生产加工。
