室内打磨作业用锥形真空吸附喷嘴

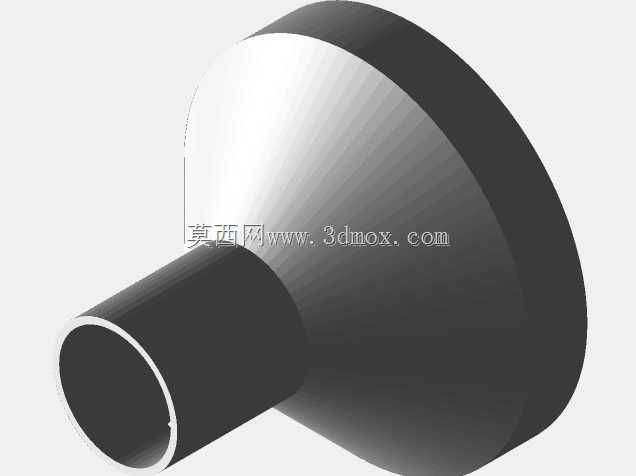

　　在室内打磨、抛光这类产尘作业场景里，作业点的粉尘捕集一直是工位除尘的核心难点，常规敞口吸尘罩往往存在气流覆盖范围与吸力不匹配的问题，要么吸口过近干涉打磨工具操作，要么距离稍远就无法有效裹挟扬起的磨屑与粉尘。这款锥形真空喷嘴的结构设计，正是针对这类工位的实际痛点做了针对性优化。从结构形态来看，喷嘴采用大端扩口、小端接气管的渐缩锥形构型，大端的圆形敞口负责覆盖打磨作业的粉尘逸散区域，锥面从敞口向连接端平滑收窄，这种流道形态可以在吸尘口区域形成均匀的负压场，避免直筒型吸口边缘风速骤降、粉尘从侧边逃逸的问题。小端的圆柱连接段做了等径外壁设计，可直接匹配常规工业吸尘软管的快插接头，也可配合卡箍实现硬管对接，安装时不需要额外加工转接结构，

　　现场适配性较强。实际工位布局中，这类喷嘴的安装边界需要结合打磨工具的操作行程确定：大端敞口与打磨工作面的间距通常控制在敞口直径的四分之一到二分之一区间，间距过小会压缩打磨工具的操作空间，甚至被高速运动的砂轮、砂纸触碰磨损；间距过大则会让负压场在到达作业面之前出现衰减，无法有效捕捉粒径较细的打磨粉尘。锥段的倾斜角度经过流道优化，既保证敞口有足够的覆盖范围，也不会因锥度过大造成流道内出现涡流区、增加风阻损耗。从功能特性上看，这款喷嘴的内壁平滑过渡，没有台阶与突变截面，含尘气流进入喷嘴后可以顺畅流向吸尘管路，不会在内部积留磨屑，长期使用也不容易出现堵塞问题。外壁的厚壁结构可以承受工位上的意外磕碰，打磨作业中难免出现工具滑落、

　　工件剐蹭的情况，足够的结构刚性可以避免喷嘴变形后破坏原有流道形态。在手工打磨工位，喷嘴通常通过可调支架固定在作业台侧方，位置可随打磨工件的形态灵活调整；在自动化打磨单元中，它也可安装在动力头周边，随打磨主轴同步移动，实现粉尘的随动捕集。不同于普通工业吸尘嘴，这款喷嘴的渐缩结构更适配室内打磨场景的粉尘特性——打磨产生的粉尘既有粒径较大的磨粒碎屑，也有悬浮在空气中的细小微尘，扩口端可以覆盖较大的产尘范围，收窄段则可以提升连接管路内的气流流速，让大颗粒磨屑也能被稳定输送至除尘设备，不会在管路内沉降堆积。设计阶段的流道校核中，需要重点关注锥段与连接段的衔接处圆角，若衔接位置存在尖角，气流经过时会产生局部紊流，既增加系统的风阻损耗，

　　也容易让硬质磨屑在尖角位置持续冲刷造成壁面磨损。这款喷嘴在衔接位置做了平滑圆弧过渡，既降低了紊流带来的能耗损失，也减少了磨屑冲刷导致的局部磨损，有效延长了部件的使用寿命。对于工位除尘系统的选型匹配来说，喷嘴的接口尺寸需要与吸尘系统的风量风压参数匹配，过小的接口会限制系统风量，让敞口端的负压达不到粉尘捕集要求；过大的接口则会降低管内风速，导致磨屑在管路内沉积。这款喷嘴的连接段尺寸适配常规工位除尘的软管规格，可直接接入多数小型工业除尘设备的管路系统，不需要重新调整管路布局。在实际使用中，针对金属打磨、木材打磨、漆面打磨等不同产尘工况，只需要配合对应过滤等级的除尘主机，喷嘴本身的结构不需要做改动，即可实现不同类型打磨粉尘的有效收集。
