四角滚轮式方形承载移动安装基板

项目分类:通用机械零部件 发布时间:2022-03-28 ID:593465
  • 四角滚轮式方形承载移动安装基板

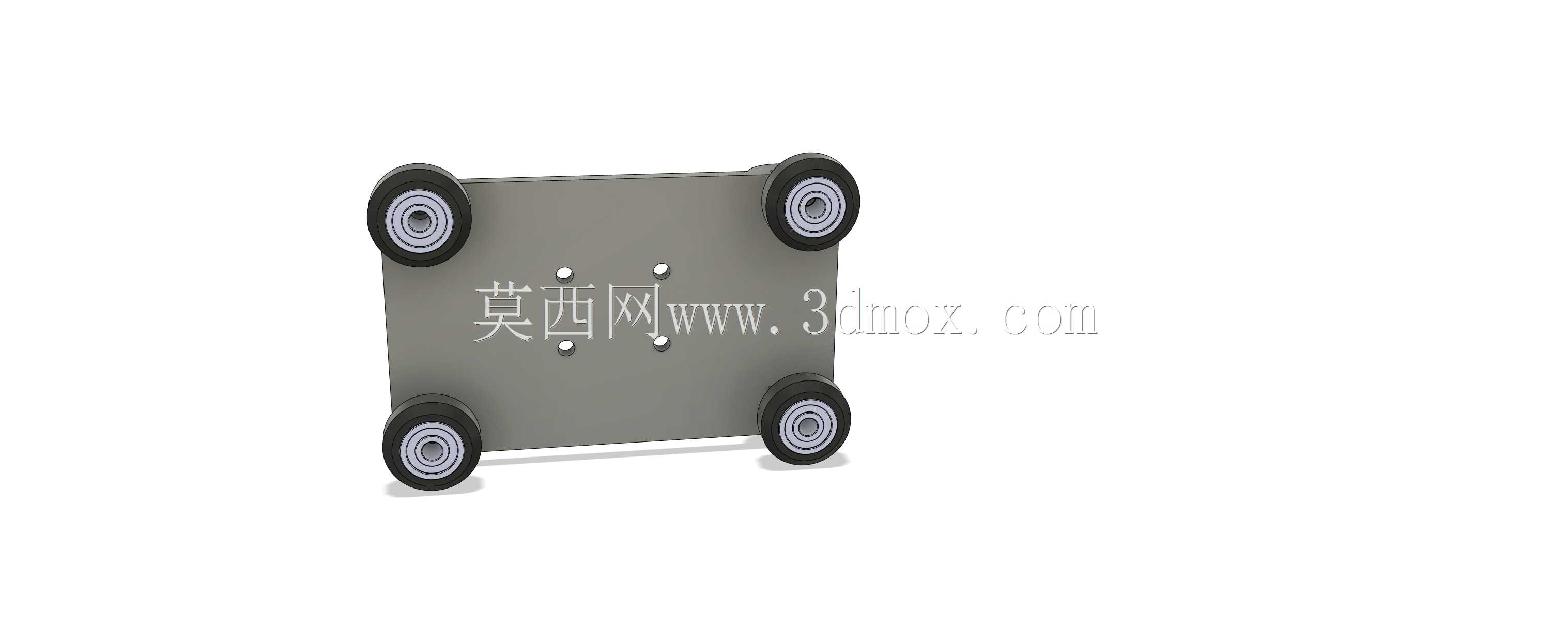

  该结构件的核心形态为一块矩形平板,四个角部分别布置一组滚轮组件,整体构成可推移的承载基座,这类结构常见于需要短距离移位、工位间转运或设备底部支撑调整的场景。平板本体承担主要安装与承载功能,板面预留的多组孔位用于固定上层功能部件,孔位的相对位置在建模时已按对称原则排布,可保证受力均匀,避免单侧偏载造成滚轮磨损不一致。四角安装的滚轮采用带轮毂的轮体结构,轮缘与中心安装位同轴,转动时径向跳动小,适合在平整的车间地坪、工装台面或设备内部导轨面上运行。

  从实际使用角度看,这类基板并不承担长距离运输任务,更多是作为小型设备、检测工装、移动料架或实验台架的底部支撑。相比固定式安装脚座,带滚轮的基板允许操作人员在维护、清场、换型时直接推移设备,减少拆卸吊装工序;相比全尺寸脚轮总成,该方案将轮组直接集成在基板四角,结构更紧凑,整体高度更低,有利于控制设备重心。在自动化产线周边,这类平板也可作为移动式传感器支架、显示终端托架或小型电气箱底座,通过板面孔位固定立柱、折弯件或盒体,实现功能扩展。

  设计思路上,平板优先保证平面度与孔位精度。板面采用等厚矩形板材,四角轮组安装位与板边保持一致边距,使轮组外缘不超出板体过多,同时避免轮体与板边发生干涉。板面中部的安装孔呈阵列分布,孔间距兼顾常用安装规格,既可以固定方形功能模块,也能适配跨距不同的支架。滚轮组件通过中心紧固件与基板连接,轮轴方向与板边平行,保证推移方向稳定;若需要转向,可在实际选型时调整轮架结构,但当前模型呈现的是定距直行支撑形式,适合沿固定方向往复移动的工位器具。

  外形与安装边界方面,矩形基板的长宽决定了上层设备的最大安装投影范围,四角滚轮的外圆直径决定了整体离地高度与越障能力。建模时轮体突出于基板上下表面的尺寸需要严格控制:下突出量影响通过性与最低点高度,上突出量则关系到上层安装面是否需要额外避让。板面孔位为沉孔或通孔形式时,紧固件头部不应高于安装平面,防止放置工件时出现搁空。轮组中心到板边的距离、相邻两轮的轴距共同影响推移稳定性,轴距过小会导致转向发飘,过大则会增加转弯所需空间。

  结构验证时,需要关注基板在额定载荷下的弯曲变形,尤其是中部承载后四角轮位形成支撑,板中心会产生向下挠度;若上层设备对平面度敏感,应在板底增加加强筋或选用更厚板材。滚轮与基板的连接区域是应力集中点,紧固件需具备足够预紧力,轮座贴合面不得有间隙。推移过程中若遇到地面接缝,四个滚轮应尽量同时着地,单轮悬空会造成冲击并传递到板面。对于需要锁定位置的场合,可在该基板基础上增加制动结构或支撑脚,移动时抬起,就位后降下,从而兼顾移动性与固定刚性。

  三维建模过程中,轮体与基板的装配关系应完整表达,包括轮体厚度、轮毂层级、中心孔以及板面安装孔的位置。矩形板的边线、轮组外圆和孔位中心线可作为装配基准,方便后续在总装中与立柱、护罩或功能模块配合。整体结构没有复杂曲面,加工时可通过板材切割、孔加工和轮组装配完成,制造成本较低,适合批量用于工装改造和设备辅件设计。
