美式箱变SUP散热翅片插座基座结构

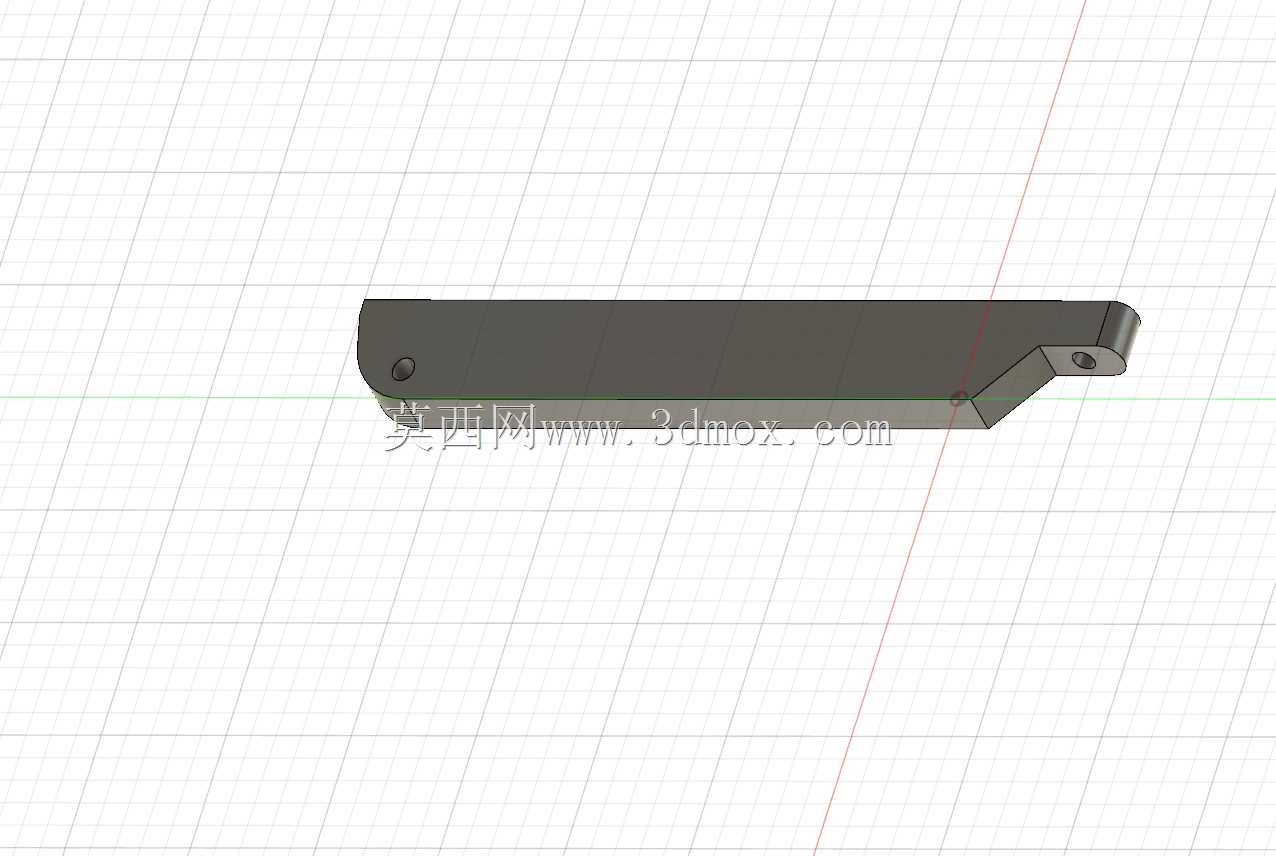

　　该零件针对美式箱式变电站的散热回路设计，核心作用是承接翅片式散热组件的安装定位，同时为散热片与箱体内部导热通路提供刚性连接界面。现场使用中，这类插座基座直接预装在箱变壳体的预设开孔位，翅片插入后通过端部孔位完成锁附，既约束散热片沿插拔方向的窜动，也抵消户外工况下风压、设备运行振动带来的侧向载荷，避免散热片与箱体连接位出现疲劳松动。从结构形态看，零件整体为长条形扁平主体，一端延伸出带铰接孔的弯折支耳，主体平面预留沉头安装孔，这种布局并非随意设定：长条形主体贴合箱体内壁的安装面，可分散翅片传导的热量，扩大与箱体的接触导热面积；端部弯折支耳的铰接孔，用于匹配散热组件的快拆锁销，检修时无需完全拆解周边线束，即可翻开或抽出散热翅片清理积尘，

　　适配箱变内部紧凑的运维空间。设计阶段首先要锁定安装边界：箱变内壁对应安装位的平面度公差需控制在0.2mm以内，零件主体厚度要匹配原有安装槽的间隙，过厚会导致装配时翅片无法完全就位，过薄则会在长期热胀冷缩中出现压溃变形。端部支耳的弯折角度经过反复校核，既要保证锁销插入后与翅片定位孔同轴，也要避让箱体内侧的母排走线空间，避免安装过程中工具或零件触碰带电部件。主体上的沉头孔采用沉孔设计，锁紧螺丝后螺丝端面不高出零件表面，不会干涉散热翅片的插拔行程，这一细节在密集排布散热片的箱变结构中尤为关键，相邻翅片间距通常仅十几毫米，任何凸起都可能造成装配卡滞。材质选型偏向导热性与结构强度兼顾的金属材料，表面做黑化或钝化处理，一方面提升热辐射效率，

　　辅助散热片将箱变内部变压器、开关元件产生的热量传导至外部翅片，另一方面抵御户外箱变内部的凝露、轻微腐蚀环境，延长零件服役周期。零件的棱边全部做倒钝处理，没有尖锐毛刺，既避免装配时划伤运维人员，也防止应力集中点在长期振动中产生裂纹。从三维建模逻辑来看，绘制该零件需先以箱变安装位的实测点云为基准，先拉伸出主体长条特征，再在端部绘制弯折支耳的草图，通过折弯特征还原真实冲压成型形态，随后对安装孔、铰接孔做切除并添加沉头、倒角细节。建模过程中需同步验证装配干涉：将翅片模型插入插座基座，模拟插拔全行程，确认支耳与翅片端部的间隙均匀，锁销可顺利贯穿两者孔位；再将基座装配到箱体内壁，核对与周边母排、隔板的安全距离，满足电气间隙要求。这类零件虽属于散热系统的小型连接件，却直接影响箱变散热组件的装配效率与长期运行可靠性，设计中需平衡导热、固定、快拆三重需求，不能仅按单一钣金件简化处理。
