库普隆格夹持式传感安装支架结构

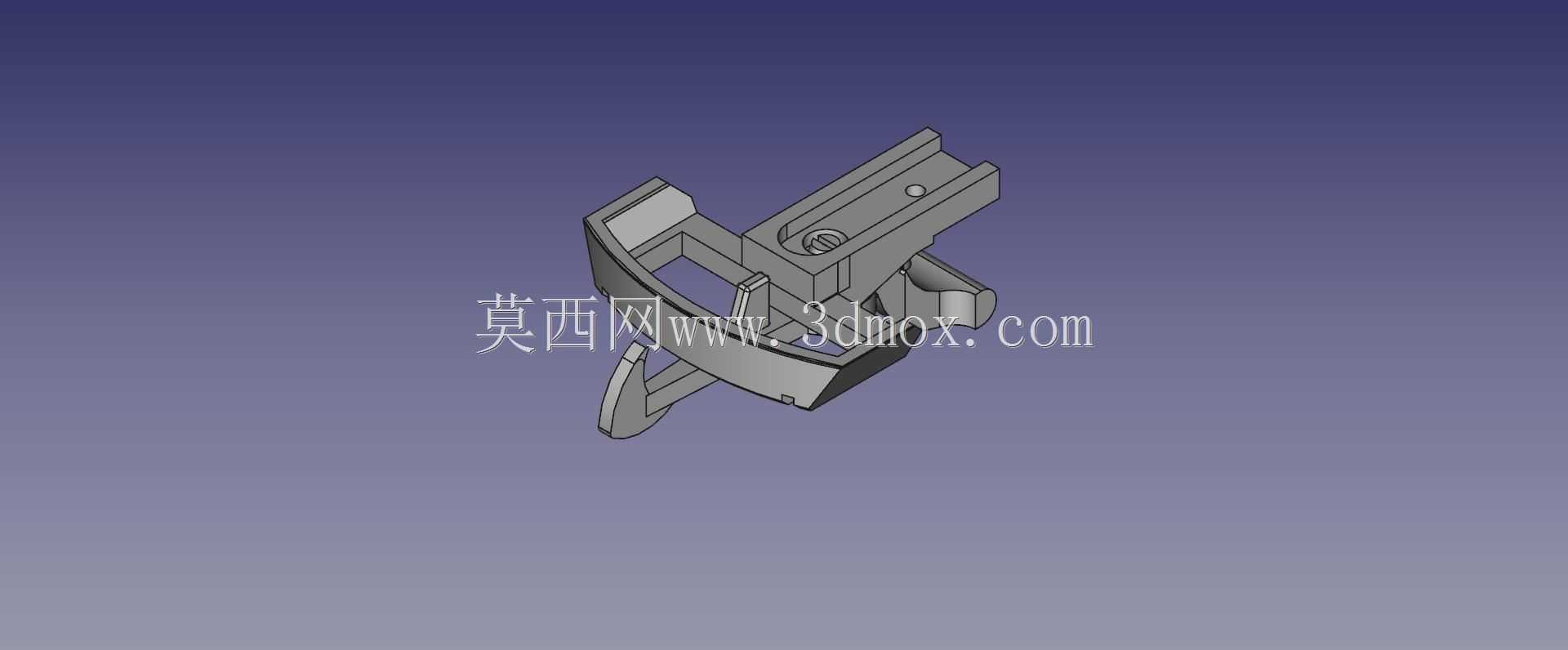

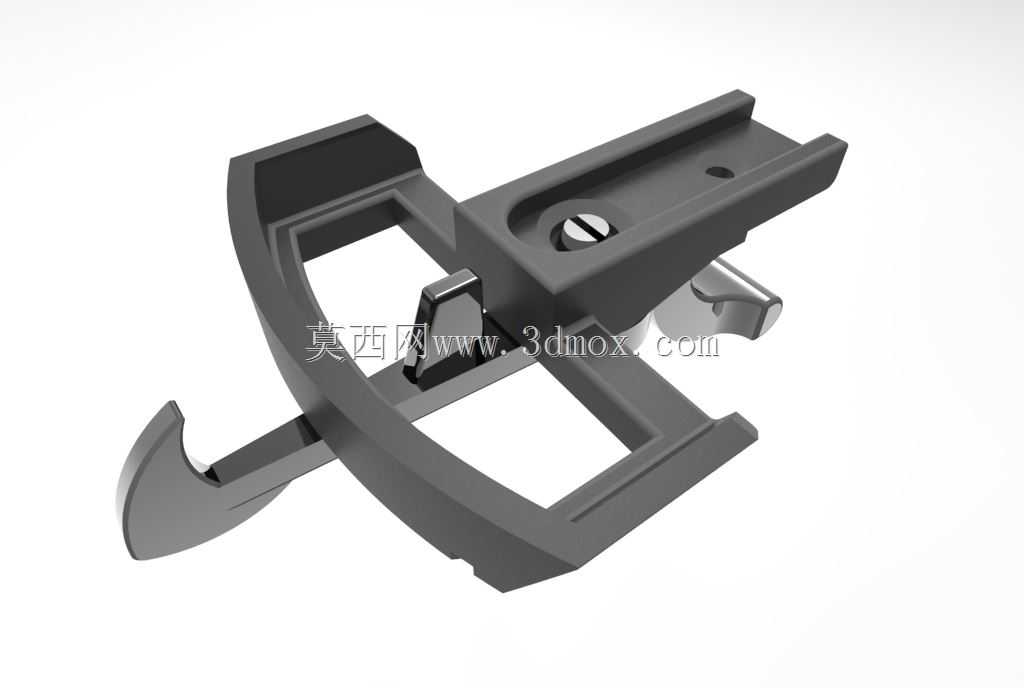

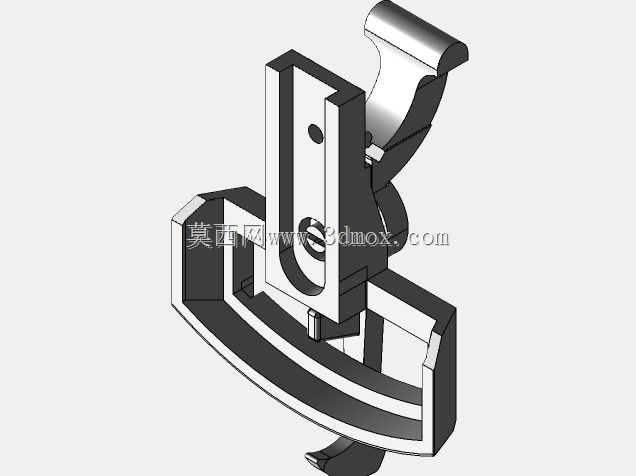

　　这类夹持式支架在现场传感布置中承担的不是装饰作用，而是把检测元件稳定约束在既定空间位置上，同时抵消设备运行中产生的振动、轻微碰撞和线缆牵拉。实际产线里，传感器往往不能直接焊在机架上，一方面后期校准、更换、清洗需要反复拆装，另一方面被测对象位置会随工装切换、皮带张紧、工件公差波动而变化，因此支架必须保留可调余量，并在锁紧后不发生蠕变滑移。图中结构采用半包围夹持与侧向延伸座结合的方式，下部弧形接触面可贴合圆管、方钢或型材边缘，上部开槽区域用于容纳传感器本体或紧固螺钉，整体形成“抱紧固定点—延伸检测点—局部微调”的传力路径。

　　从受力角度看，支架最容易失效的位置不是外观上最薄的翼片，而是夹紧螺钉孔周围与弯折过渡区。若夹持面只做单点压紧，设备启停时的惯性载荷会让支架绕接触棱边转动，导致检测距离漂移；该结构通过两侧环抱面分担法向力，再由上方螺钉提供预紧，使接触区域形成摩擦锁合。延伸臂长度决定传感器检测端相对安装基准的外伸量，臂越长，对根部刚度要求越高，因此在转折处保留连续壁厚并设置加强形态，可降低悬臂端在振动工况下的振幅。

　　设计这类零件时，首先要明确安装边界，而不是先画外形。管径或型材宽度决定弧形夹持面的包角与开口尺寸；传感器外径、螺纹规格和电缆出线方向决定上部座体的孔径、槽宽和避让空间；现场可用扳手空间决定螺钉头朝向与操作间隙。若支架安装在运动部件上，还需核算质心位置，避免外伸端在加减速时产生附加弯矩。图中开槽结构的价值在于装配宽容度较高：传感器可沿槽方向微调前后位置，锁紧后再由接触面摩擦力保持姿态，这比完全固定孔位更适合试制线和多品种工位。

　　外形尺寸方面，夹持区宽度需覆盖被夹构件的主要受力面，过窄会压伤薄壁管件，过宽则增加占用空间并降低贴合适应性。上部安装座的厚度应与螺钉规格匹配，螺纹啮合长度不足会造成滑牙，整体过高又会抬高传感器重心。支架底面与侧面应尽量形成可测量的定位基准，便于在装配时靠尺或定位块快速找正；若需要角度调整，夹持面与安装座之间可预留旋转余量，但锁紧后必须有防松措施。

　　在不同行业场景中，这类支架的用途会有差异。物流输送线上常用于固定光电或接近传感器，检测托盘、箱体到位；包装设备中可安装色标或计数元件，随执行机构小幅移动；机床辅线里则需考虑切削液和切屑环境，夹持缝隙应避免形成积液死角。若用于洁净环境，表面过渡应圆滑，减少灰尘附着；若用于焊接工位，材料和表面处理需耐受飞溅与高温烘烤。

　　结构建模时应优先建立安装基准轴线和传感器中心线，再反向生成夹持体。弧形面不必追求完全包死管件，合理包角既能保证夹紧力，又能容忍管径公差。螺钉孔周围建议增加局部凸台，既提高螺纹有效长度，也避免薄壁区域因压溃产生松动。侧翼开口若用于减重，应避开主传力路径；若用于观察或排屑，则需保证边缘不形成应力集中尖角。

　　装配关系上，支架与被夹构件之间不应依赖胶接或焊接维持位置，机械锁紧应作为主连接方式。传感器装入后，其检测面与被测物之间的平行度、距离和方向需可重复恢复，这就要求支架在重复拆装后仍能回到同一基准。对于需要频繁换型的工位，可把夹持螺钉设计成单手快锁形式，但快锁机构的磨损补偿必须纳入结构考虑，否则长期使用后会出现间隙。

　　材料选择取决于载荷与环境：普通机架固定可采用常见型钢或铝合金件，兼顾刚度与重量；腐蚀环境则需提高表面处理等级或改用不锈材料。壁厚并非越厚越好，过厚会增加成本和重量，反而放大地震作用；关键在于让力流顺畅通过弯折和连接区，避免局部突变。该模型把夹持、支撑、安装三种功能集成在单一构件上，减少了装配层级，也降低了多件拼接带来的累积误差。

　　现场调试中，支架的微调方向应与传感器校准方向一致。若只需要调整检测距离，上部开槽方向应沿接近方向布置；若需要对准不同高度的工件，夹持座应能沿立柱上下移动并可靠锁紧。图中结构的侧向延伸形态适合在紧凑空间内绕过设备护板或型材边缘，让传感器检测端伸入目标区域，而锁紧点仍位于便于操作的位置。这种“检测端前伸、锁紧端后置”的布局，在自动化设备中非常常见。

　　判断支架设计是否合理，最终要看长期运行后传感器信号是否稳定。若支架刚性不足，设备运行中检测距离会周期性变化，表现为信号闪烁或误触发；若夹持面设计不当，温度变化引起的热胀冷缩也可能导致松动。因此在结构阶段就要控制接触面积、预紧力方向和悬臂刚度，使支架成为传感器可靠工作的机械基础，而不是一个简单的固定片。
