轻量化双侧立板连接固定支座结构

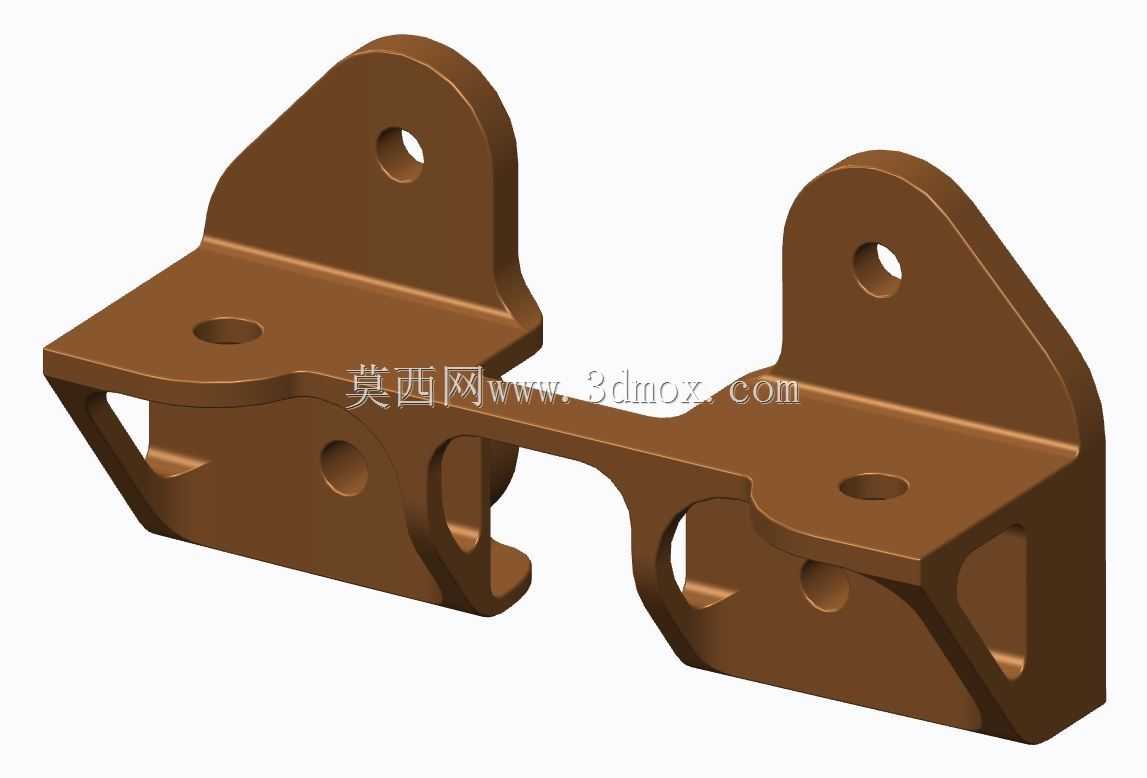

　　该零件属于典型的空间受限安装支座，常见于需要在两个安装面之间建立刚性连接、同时承担定位与载荷传递的设备内部。其主体由左右两个近似对称的安装单元通过中间横梁连接而成，每个单元底部为带沉孔或通孔的水平安装面，用于贴合基体并通过紧固件固定；上部伸出带孔立板，用于连接被支撑部件、拉杆或铰接销。这种双侧立板结构能够在横向跨度内提供两个高位连接点，使被连接件的载荷分别传入两侧基座，避免单点支撑带来的倾覆力矩和局部应力集中。

　　从实际使用看，这类支座多用于仪器内部框架、小型执行机构安装、传感装置固定、实验台架以及需要反复拆装调整的工位。零件并不追求大体积承载，而是在有限包络内兼顾安装可达性、减重和刚度。底部平台的开孔位置决定了与基体的连接边界，立板上的孔位则决定上部构件的铰接或紧固高度。设计时需要先核对基体孔距、紧固件规格以及上部连接件的运动包络，再确定两立板间距和板厚，避免装配后扳手空间不足或与周边管线发生干涉。

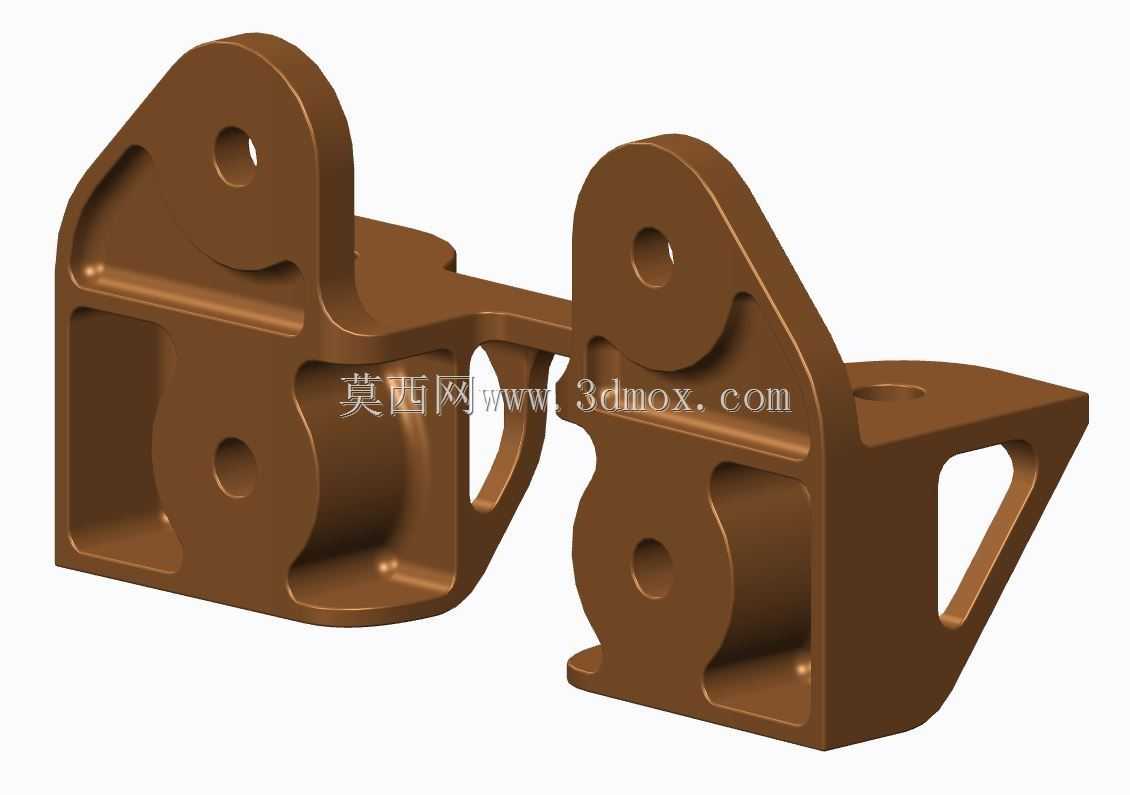

　　结构上最明显的特征是大量采用三角形加强筋与局部挖空。立板与底板之间并非简单直角相接，而是通过斜向筋板形成连续传力路径，使立板承受的横向力能够沿筋板扩散到底板较宽区域。底板下方和侧面的镂空不是单纯装饰，而是在低应力区去除材料，以降低整体重量；镂空边缘保留圆角过渡，可减少铣削或增材制造后的应力集中。对于需要随设备移动、对质量敏感的机构，这种处理能在刚度损失较小的前提下显著降低自重。

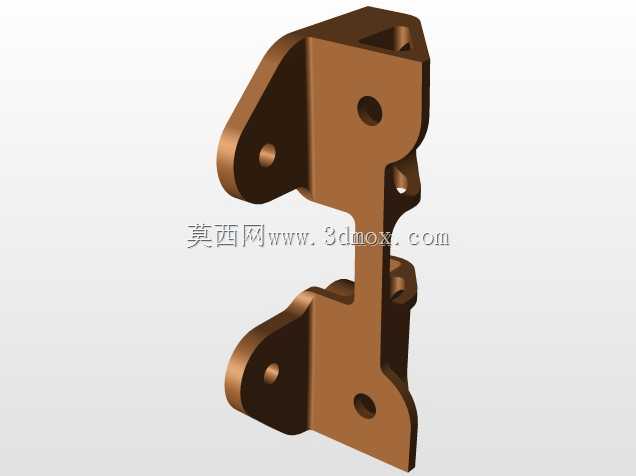

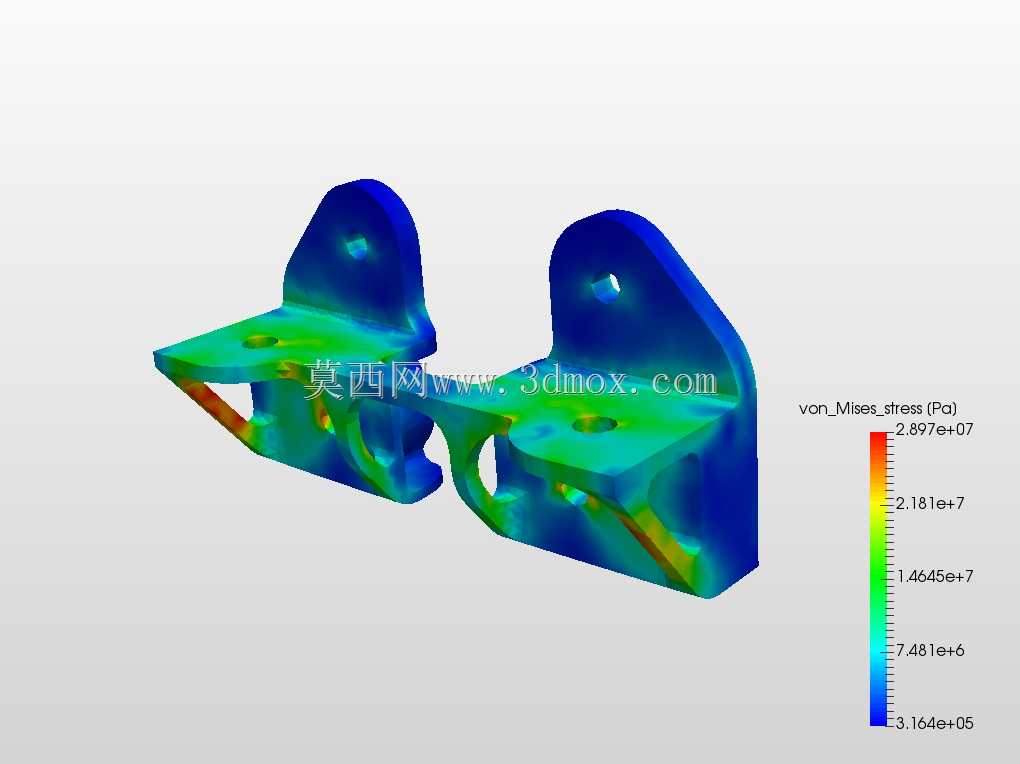

　　从受力角度分析，上部孔位承受的载荷会在立板根部形成弯矩，因此立板外侧轮廓采用上窄下宽的近似三角形扩展，越靠近底板截面越宽，符合弯矩分布规律。中间连接梁将左右两个安装单元联成整体，能够协调两侧变形；梁的截面并非实心厚板，而是带有下凹和弧形缺口，既留出下部管线或凸起结构的通过空间，也减少了材料堆积。若用于振动工况，还应重点检查梁与立板交接处的圆角半径，因为该区域在反复载荷下容易成为疲劳起始位置。

　　建模时应优先建立对称基准，先完成单侧底板、立板、筋板和孔特征，再通过镜像生成另一侧，最后处理中间连接梁的非对称让位轮廓。孔位需要区分安装孔与定位孔：底板孔建议根据紧固件头型设置沉孔或锪平，立板孔若用于销轴连接应控制孔径公差并保证两侧孔的同轴度。由于零件存在较多斜面和变厚度区域，拔模方向、刀具可达性或打印支撑方向都应提前考虑；若采用数控加工，内侧镂空拐角处要预留合适圆角，避免使用过小刀具而增加成本。

　　安装边界方面，水平底面是主要定位基准，装配时需保证其平面度，否则紧固件锁紧后会引起立板孔位偏移。两侧立板的外侧间距、内侧间距以及孔中心到底面的高度，是与上部构件匹配的关键尺寸；底板孔距则决定能否直接落到既有基体上。若现场需要调整位置，可将底板孔设计为稍大的通孔或腰形孔，但会牺牲部分定位重复性，需在装配后增加销钉定位。

　　该结构的设计思路体现了小型支座从“实心块”向“拓扑化骨架”的转变：材料集中布置在载荷传递路径上，低贡献区域被移除，外形随受力和装配空间自然成形。对于结构设计人员而言，这类零件的价值不在于复杂曲面，而在于孔位、筋板走向、镂空边界和安装基准之间的平衡；选型时也不能只看承载值，还应结合螺栓空间、装配顺序、维护拆卸以及相邻部件运动间隙综合判断。
